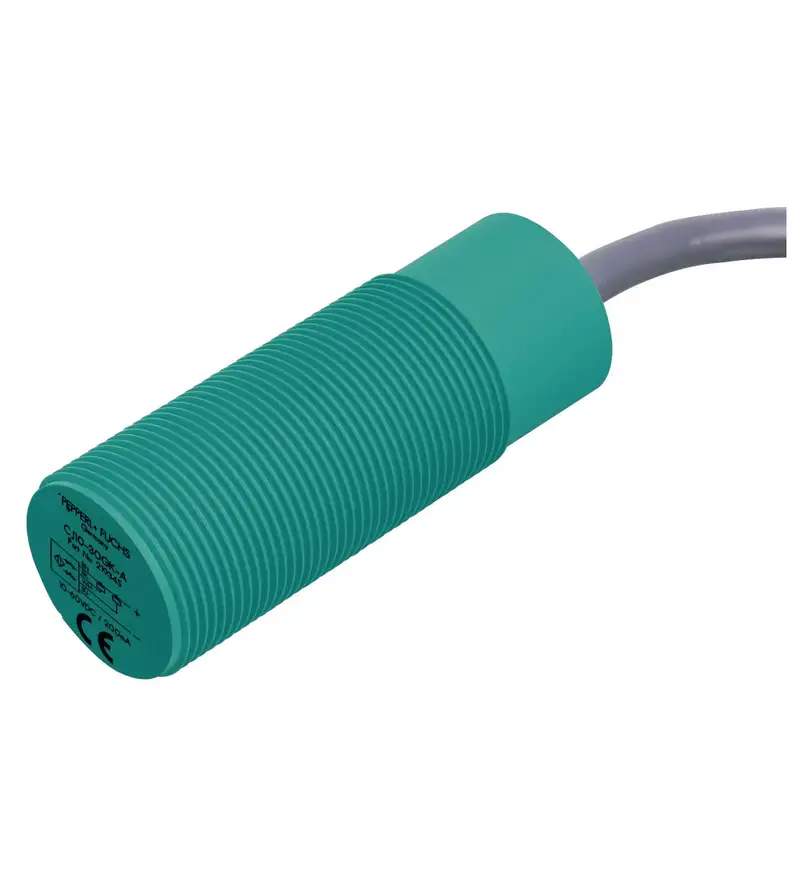

El sensor capacitivo CJ10-30GK-WO pertenece a la línea plástica aislante para corriente alterna de Pepperl+Fuchs. A diferencia de la variante con cuerpo metálico (30GM), la ejecución GK emplea una carcasa de polibutileno tereftalato (PBT) que ofrece una resistencia química superior frente a agentes corrosivos, salinidad, ácidos débiles y fertilizantes.
Al ser un dispositivo capacitivo no enrasado, proyecta su campo eléctrico en todas las direcciones desde su cabeza activa, alcanzando un rango nominal de 10 mm. Su potenciómetro de ajuste de sensibilidad situado en la parte posterior permite calibrar de forma precisa el umbral de disparo según la constante dieléctrica del material blanco (agua, aceites, plásticos en grano, harina, metales o vidrio), posibilitando la detección de nivel a través de paredes no metálicas.

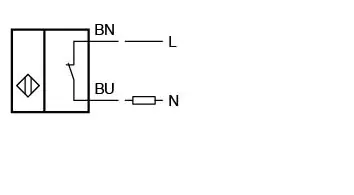

Su arquitectura de 2 hilos para CA funciona en serie con la carga directa (bobinas de relés, contactores o alarmas) alimentándose de redes de 110 V AC o 230 V AC sin requerir fuentes auxiliares de 24 V DC. La carcasa integra un LED indicador amarillo para la verificación del estado de conmutación de la salida.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Pepperl+Fuchs / CJ10-30GK-WO |
| Número de pieza | 082728 |
| Tipo de sensor | Proximidad capacitivo con potenciómetro de ajuste |
| Distancia de conmutación ($S_n$) | 10 mm (Ajustable de 0 a 10 mm) |
| Tipo de instalación | No enrasado (Non-embeddable) |
| Tipo de salida / Polaridad | 2 hilos AC, Normalmente Cerrado (NC) |
| Tensión de funcionamiento | 20 V AC a 253 V AC (50/60 Hz) |
| Corriente de trabajo ($I_L$) | 5 a 200 mA |
| Frecuencia de conmutación | 0 a 10 Hz |
| Conexión eléctrica | Cable PVC de 2 m ($2 \times 0.75\text{ mm}^2$) |

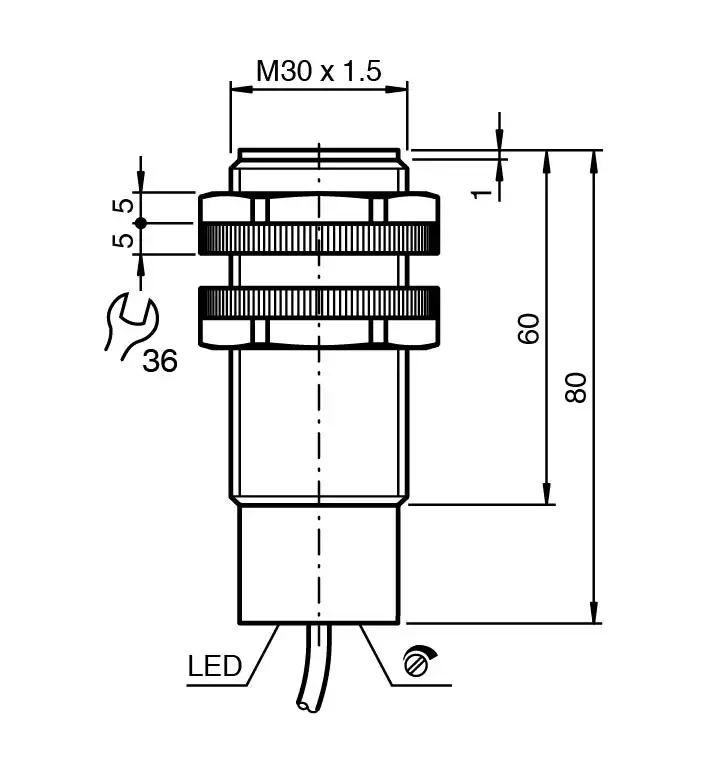

| Dimensiones / Rosca | Cilíndrico M30 x 1.5 (Cuerpo de plástico) |
| Grado de protección | IP67 |
| Materiales | Carcasa / Superficie activa: Polímero PBT |
| Temperatura de funcionamiento | -25 °C a +70 °C |
Ventajas Principales
-
Cuerpo de PBT totalmente anticorrosivo: Carcasa plástica no metálica resistente a sustancias químicas, humedad y ambientes salinos.
-
Alimentación directa en CA (20…253 V AC): Operación en redes de 110/230 V AC sin necesidad de fuentes de alimentación externas en corriente continua.
-
Cableado simple de 2 hilos: Se conecta directamente en serie con la carga de potencia reduciendo costes y tiempos de instalación.
-
Potenciómetro de sensibilidad ajustable: Permite la calibración exacta para líquidos o sólidos a granel de baja permitividad.
-
Función Normalmente Cerrada (NC): Configuración estándar para circuitos de supervisión por interrupción.
