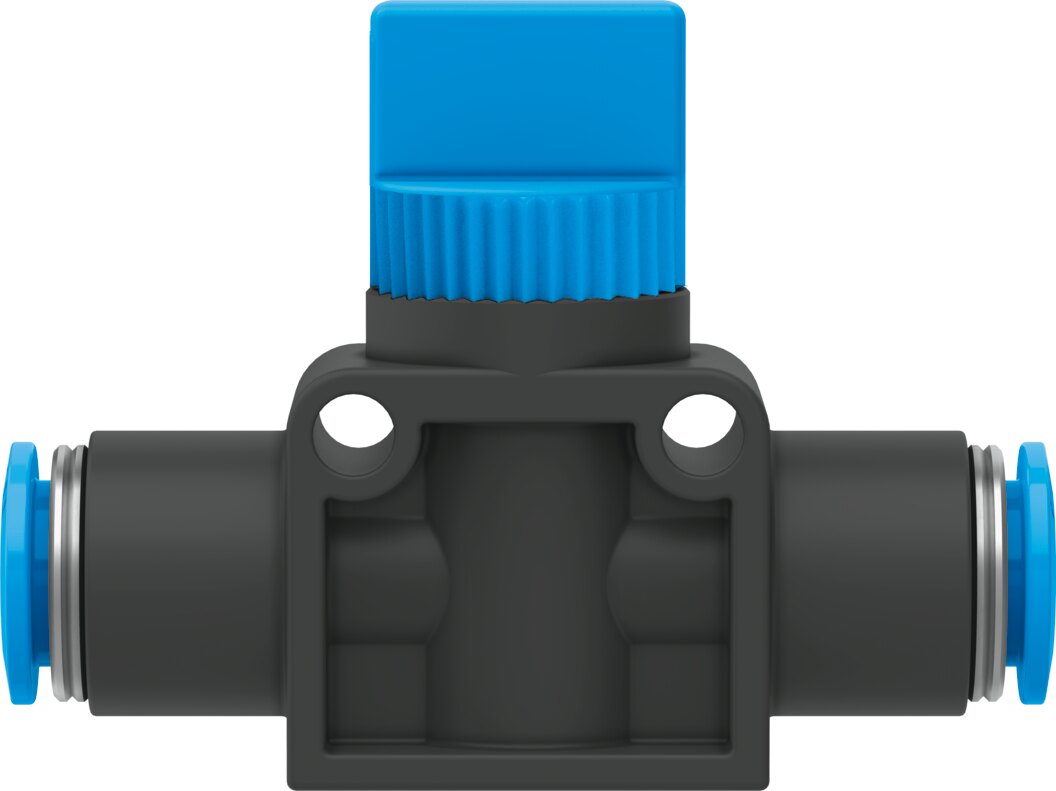

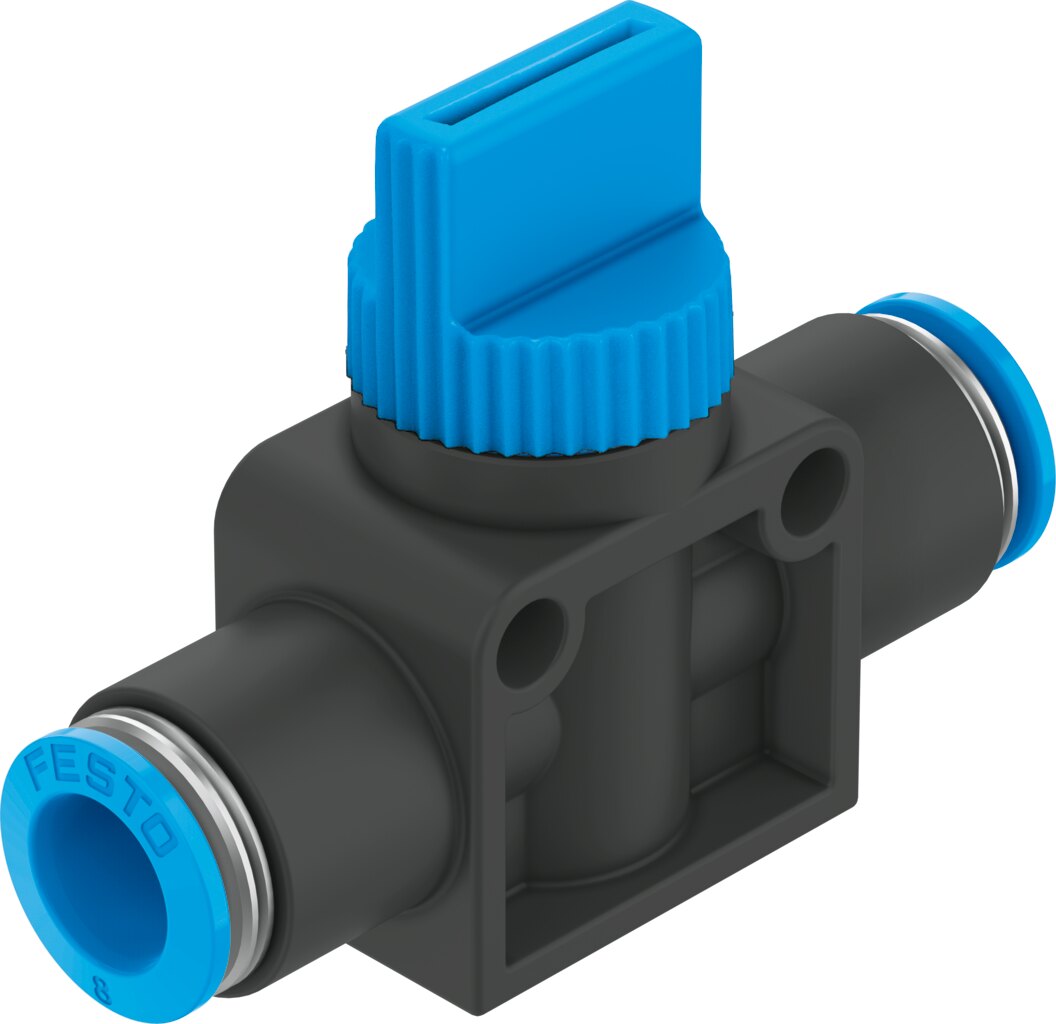

La válvula de cierre manual Festo HE-2-QS-12 (N.º de artículo 153478) pertenece a la gama de elementos de corte de la serie HE (Hand slide valve) de Festo. Está concebida para una manipulación intuitiva, rápida y fiable en el control del caudal de aire comprimido.
Su funcionamiento se basa en un mecanismo de corredera cilíndrica: al desplazar el casquillo exterior hacia adelante o hacia atrás, la válvula conmuta la posición abriendo o cerrando completamente el paso de fluido. La versión de 2/2 vías interrumpe el flujo sin purgar la presión acumulada en la línea descendente, resultando óptima para mantener presurizados ciertos tramos durante pausas de trabajo. Gracias a sus conexiones instantáneas QS-12 integradas en el propio cuerpo, el tubo de poliuretano o poliamida de 12 mm se inserta y fija directamente sin necesidad de racores adicionales, garantizando un acoplamiento estanco y libre de fugas.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / HE-2-QS-12 |
| Número de artículo | 153478 |
| Función de válvula | Válvula de 2/2 vías, de corredera manual |
| Tipo de accionamiento | Manual (casquillo deslizante) |
| Conexión neumática 1 y 2 | Racor instantáneo QS-12 (para tubo Ø ext. 12 mm) |
| Caudal nominal normalizado | ~1.100 l/min |
| Presión de funcionamiento | -0.95 bar a 10 bar |
| Temperatura de servicio | 0 °C a 60 °C |
| Tipo de montaje | Montaje en tubería (en línea) |
| Material de la carcasa | Polímero reforzado / Aluminio niquelado |
| Compatibilidad de medio | Aire comprimido según ISO 8573-1:2010 [7:-:-] |
Ventajas Principales
-
Conexión rápida Push-in (QS-12): Se conecta directamente a tubos de 12 mm sin herramientas ni racoraje adicional, agilizando el montaje.
-
Operación simple e intuitiva: Accionamiento por desplazamiento manual del casquillo para una conmutación visual y táctil inmediata.
-
Apta para vacío y presión: Rango de trabajo versátil desde -0.95 bar (vacío) hasta 10 bar de presión operativa.
-
Diseño compacto en línea: Se integra fácilmente directamente sobre la tubería flexible sin ocupar espacio en armarios de control.
-
Aislamiento directo del circuito: Permite interrumpir la alimentación neumática a sectores de la máquina para realizar tareas de mantenimiento sin apagar toda la red.
