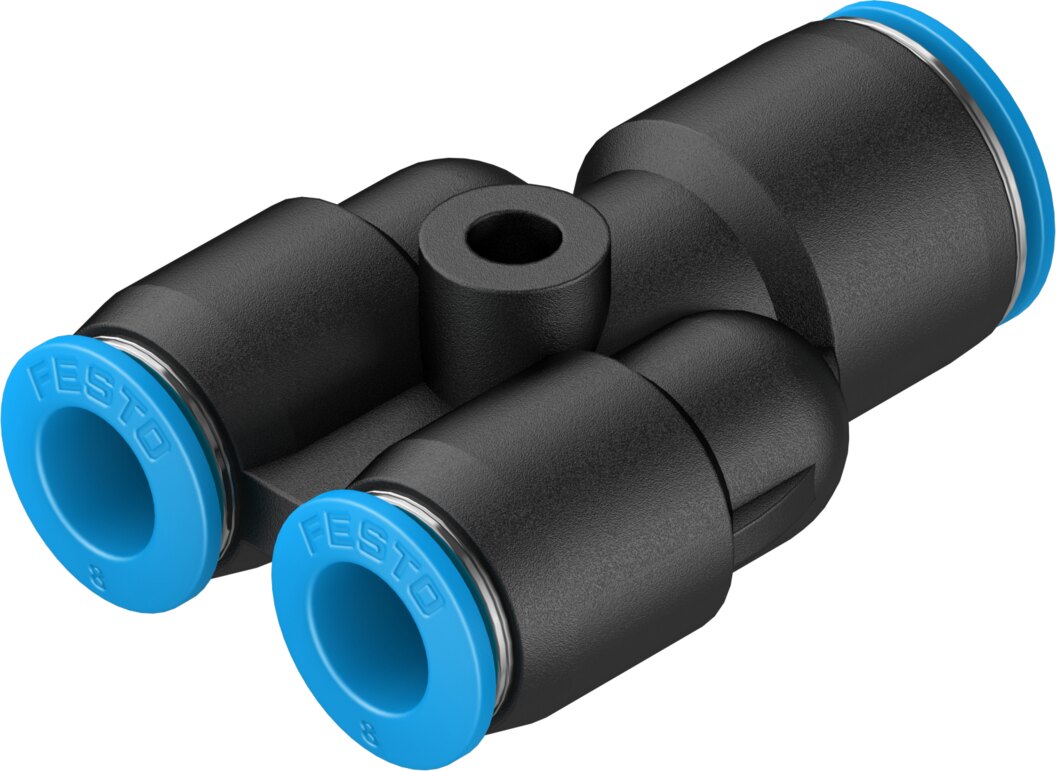

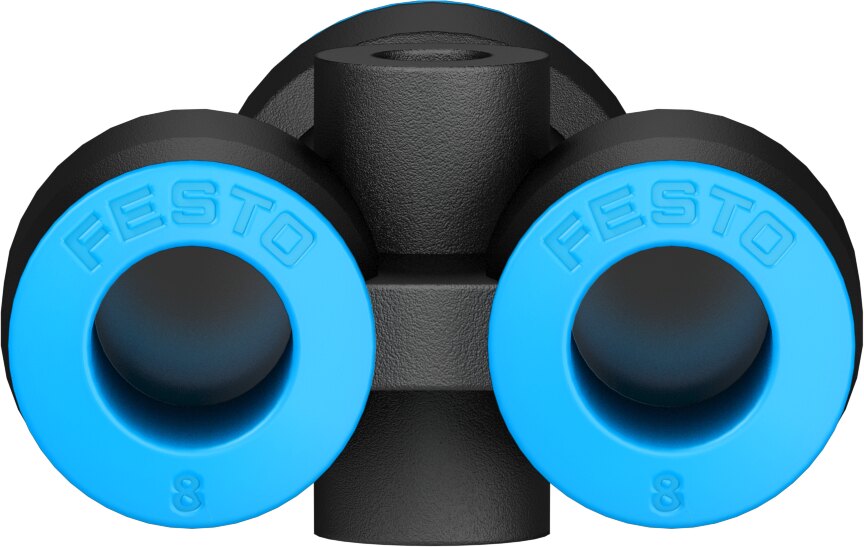

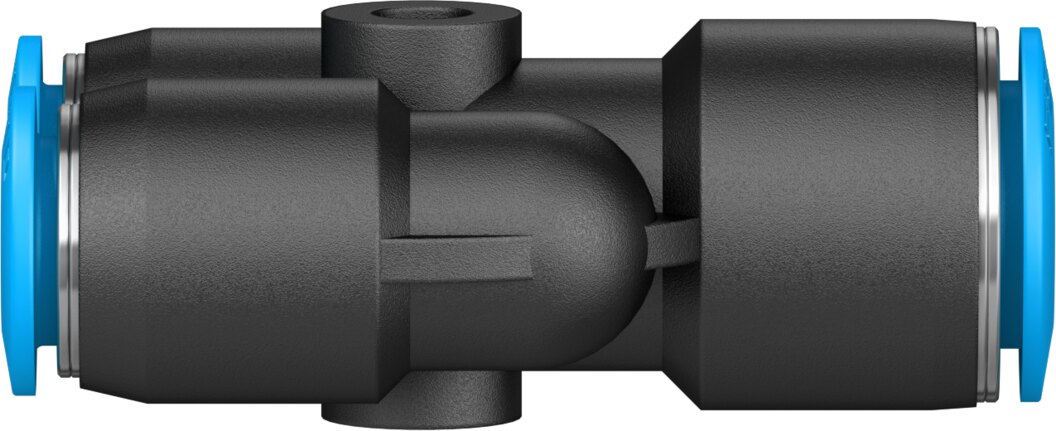

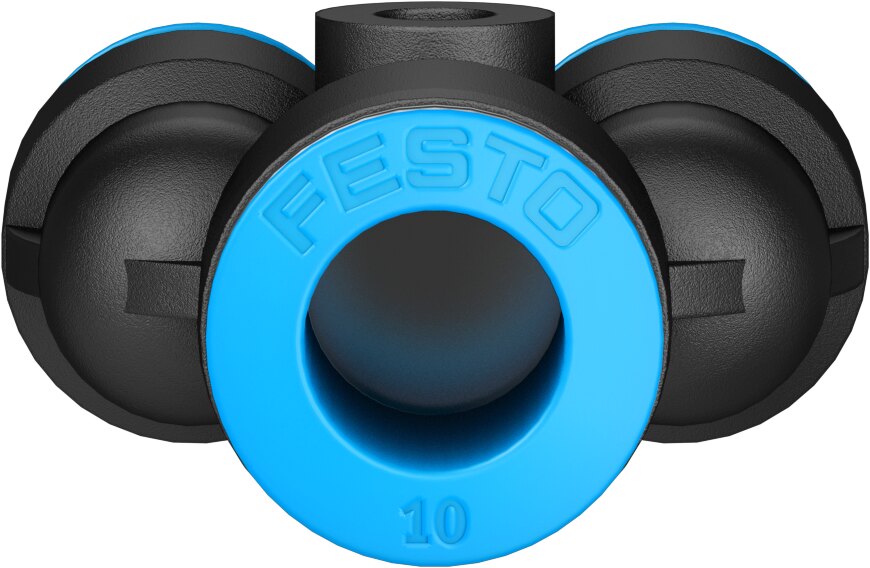

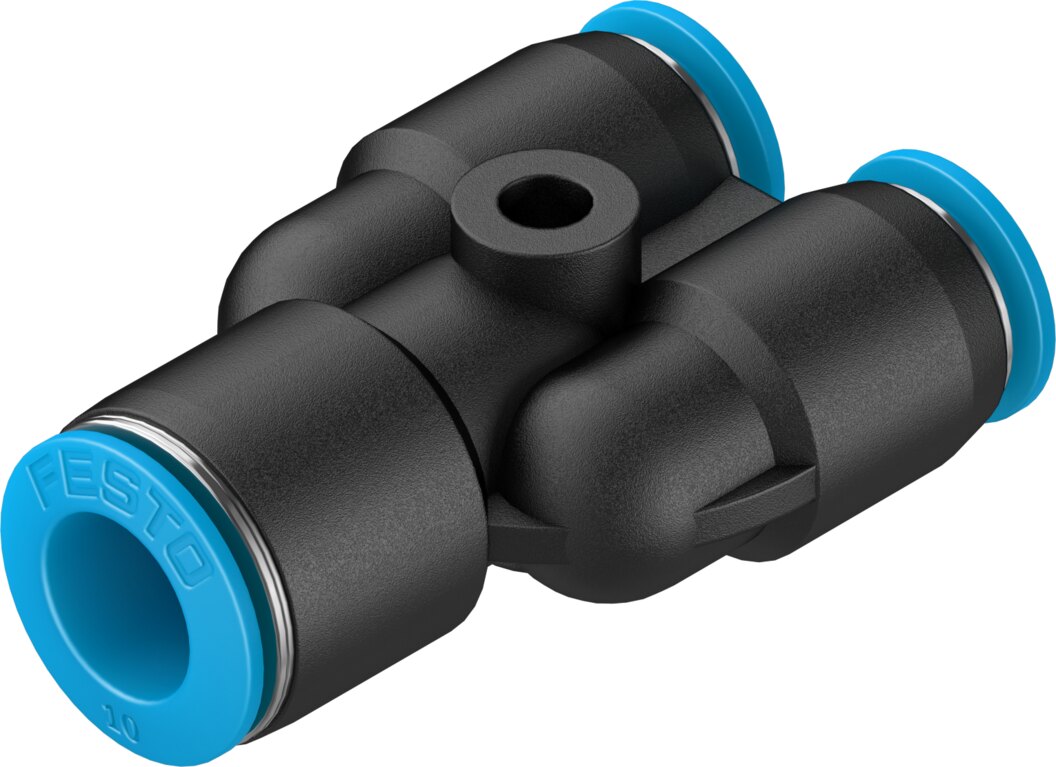

El conector neumático en Y con reducción Festo QSY-10-8 (N.º de artículo 153181) pertenece a la subserie QSY (Quick Star Y-Union) de Festo. Este componente ha sido diseñado para mejorar la distribución de caudal en colectores neumático-electrónicos, sistemas de manipulación y cuadros de automatización donde se requiere bifurcar un tubo principal de 10 mm hacia dos mangueras secundarias de 8 mm manteniendo un trazado aerodinámico y ordenado de los tubos.
Su estructura de PBT de alta resistencia integra el sistema de acoplamiento instantáneo en sus tres extremos. Cada una de las tomas cuenta con una garra de retención fabricada en acero inoxidable de alta aleación que aprisiona de forma firme la manguera de plástico, absorbiendo vibraciones mecánicas y previniendo desacoples imprevistos. Las juntas internas de caucho nitrílico (NBR) garantizan una estanqueidad óptima en rangos de presión desde vacío industrial (-0.95 bar) hasta 14 bar. Los anillos extractores azules de POM facilitan la desconexión manual ágil de los tubos sin necesidad de herramientas.
Especificaciones Técnicas Clave
Ventajas Principales
-
Geometría en Y fluida: Permite canalizar las salidas en paralelo con menor pérdida de presión y menor fricción en comparación con una derivación en T tradicional.
-
Reducción integrada: Permite pasar de una tubería principal de 10 mm a dos ramales secundarios de 8 mm en un único cuerpo compacto.
-
Conexión instantánea bilaterial: Empalme rápido a presión (Push-in) en las tres tomas para un montaje limpio y sin herramientas.
-
Sujeción de gran resistencia: Pinzas internas de acero inoxidable que aseguran los tubos ante tensiones dinámicas o picos de presión.
-
Compatibilidad completa: Optimizado para utilizarse con la serie de tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 10 mm y 8 mm).
