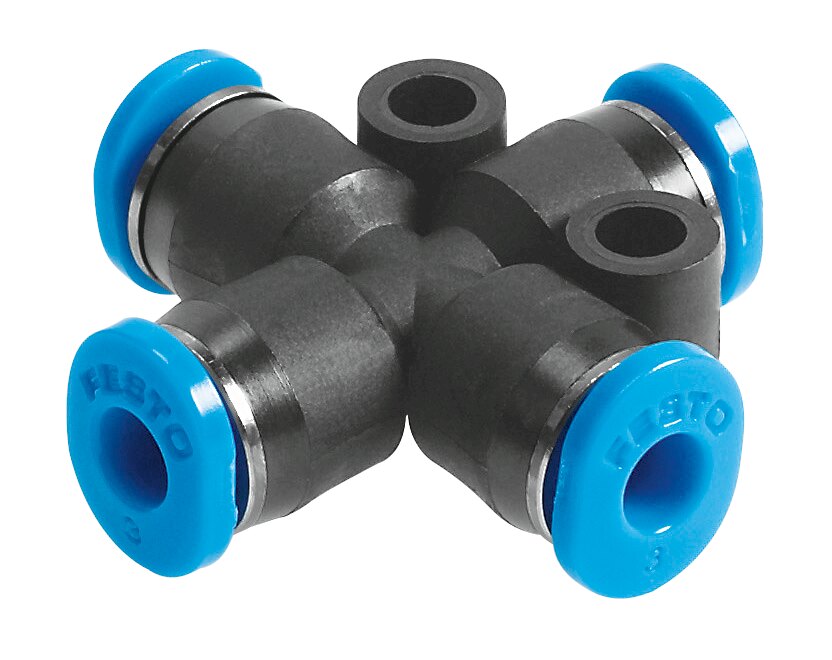

El conector neumático en cruz Festo QSMX-3 (N.º de artículo 153383) pertenece a la subserie miniaturizada QSMX (Quick Star Micro X) de Festo. Este componente simétrico ha sido concebido para la distribución múltiple de caudal en instalaciones de alta densidad, como microsistemas de automatización, instrumental de precisión, garras robóticas y colectores de válvulas miniatura donde el espacio y el peso son factores críticos.
Su mecanismo de acoplamiento instantáneo integra en cada una de sus cuatro tomas una garra de retención fabricada en acero inoxidable de alta aleación que garantiza un agarre mecánico firme sobre el tubo flexible frente a vibraciones o fluctuaciones de presión. La junta interna de caucho nitrílico (NBR) asegura una estanqueidad impecable tanto en aplicaciones de presión continua como en líneas de vacío. Para agilizar las tareas de instalación y mantenimiento, los anillos extractores azules permiten liberar los tubos manualmente y de forma inmediata sin causar daños en las mangueras.
Especificaciones Técnicas Clave
Ventajas Principales
-
Distribución en cruz ultra compacta: Permite interconectar o bifurcar cuatro líneas de 3 mm en un único punto central de dimensiones mínimas.
-
Conexión instantánea sin herramientas: Empalme manual a presión (Push-in) en sus cuatro salidas para optimizar los tiempos de montaje.
-
Sujeción de alta seguridad: Pinzas internas en acero inoxidable en cada toma que previenen desacoples involuntarios por impulsos de flujo o vibraciones.
-
Amplia versatilidad de servicio: Funciona con total fiabilidad en aplicaciones de vacío (-0.95 bar) y presiones de trabajo de hasta 14 bar.
-
Compatibilidad completa: Apto para utilizarse con la línea de tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 3 mm).
