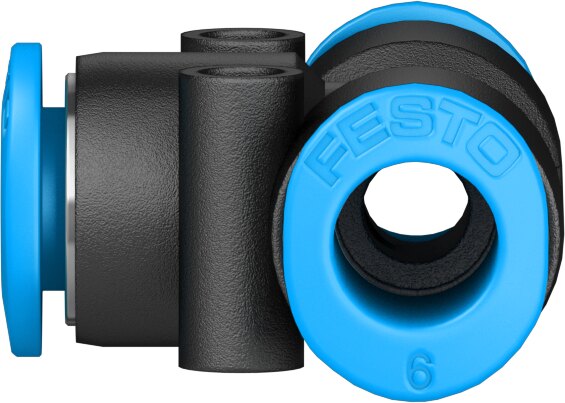

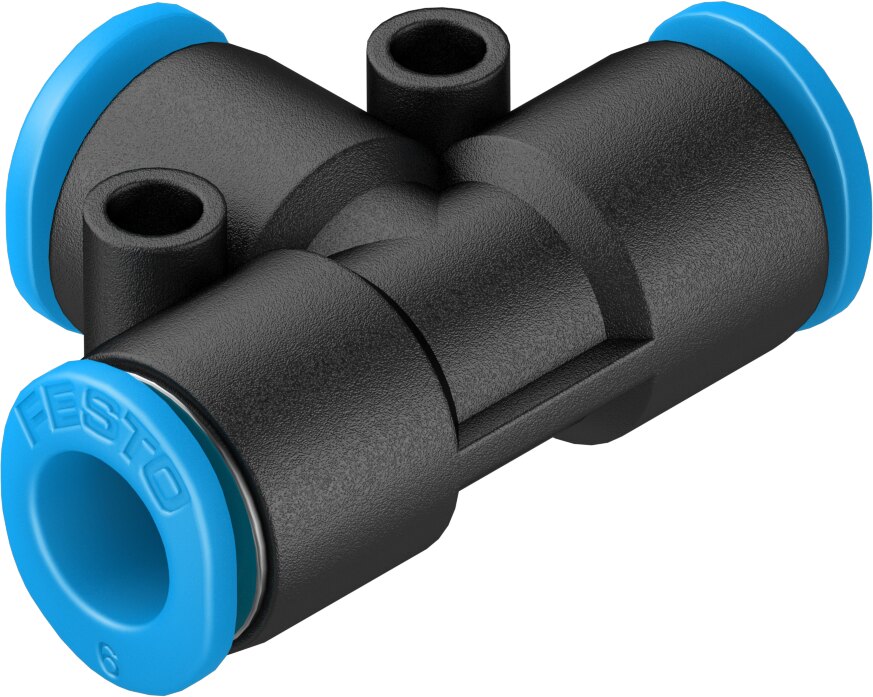

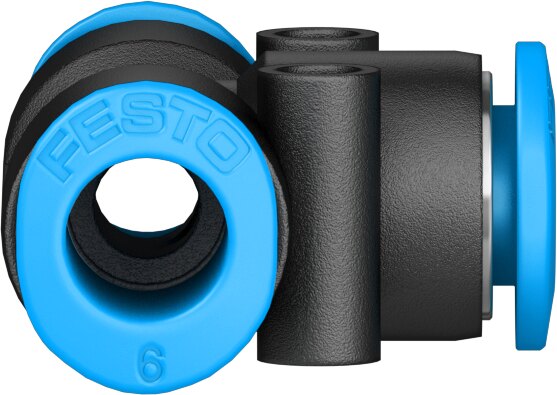

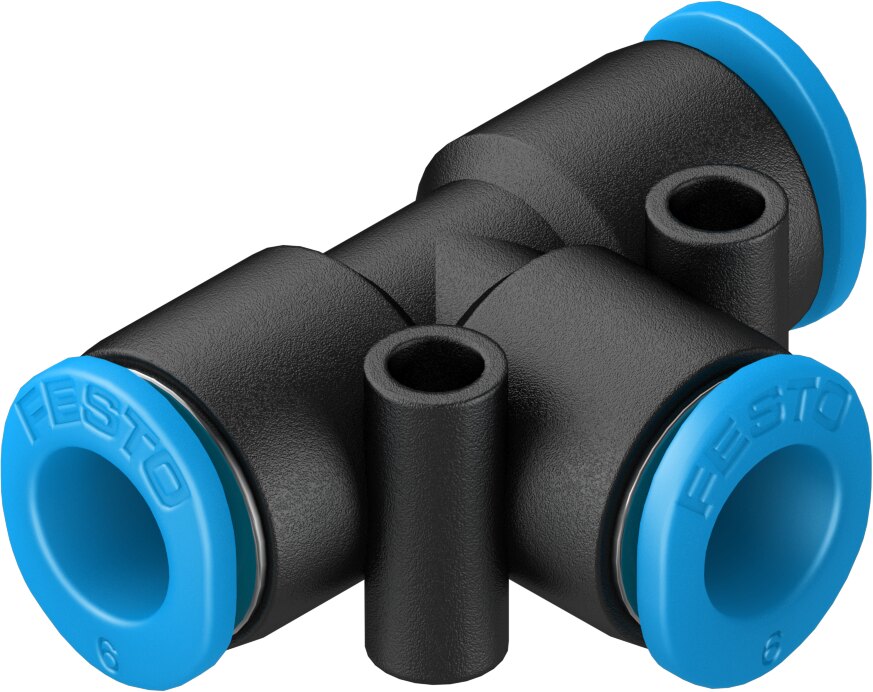

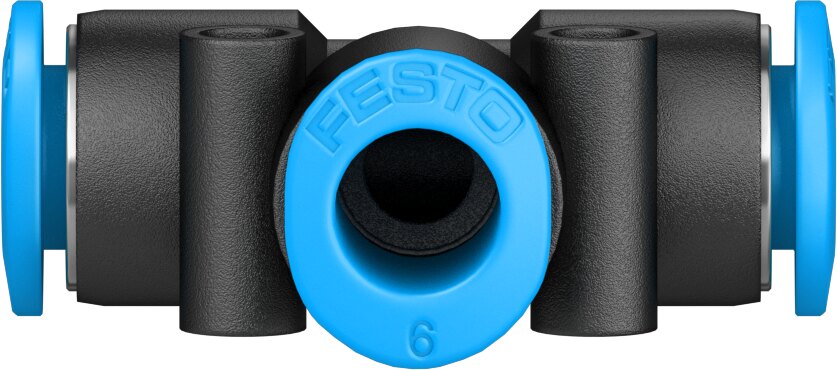

El conector neumático en T Festo QSMT-6 (N.º de artículo 153367) pertenece a la subserie miniaturizada QSMT (Quick Star Micro T) de Festo. Este componente simétrico ha sido concebido para la distribución de caudal en instalaciones de alta densidad, como colectores neumático-electrónicos, garras robóticas y sistemas de automatización donde el ahorro de espacio y la reducción de peso en elementos móviles son prioritarios.
Su mecanismo de acoplamiento instantáneo integra en cada una de sus tres tomas una garra de retención fabricada en acero inoxidable de alta aleación que garantiza un agarre mecánico firme sobre el tubo flexible frente a vibraciones o variaciones de presión. La junta interna de caucho nitrílico (NBR) asegura una estanqueidad impecable tanto en aplicaciones de presión continua como en redes de vacío. Para facilitar las tareas de modificación y mantenimiento, los anillos extractores azules situados en cada toma permiten liberar las mangueras manualmente de forma ágil y sin causar daños.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSMT-6 |
| Número de artículo | 153367 |
| Diseño del racor | Forma en T, unión manguera a manguera / línea Micro (QSMT) |
| Conexión neumática 1 | Para tubo flexible de Ø exterior 6 mm |
| Conexión neumática 2 | Para tubo flexible de Ø exterior 6 mm |
| Conexión neumática 3 | Para tubo flexible de Ø exterior 6 mm |
| Diámetro nominal | 4.2 mm |
| Presión de funcionamiento | -0.95 bar a 14 bar (apto para vacío) |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | PBT (Tereftalato de polibutileno) |
| Mecanismo de fijación | Garra de retención en acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Peso aproximado | 5.5 g |
Ventajas Principales
-
Derivación simétrica ultra compacta: Permite ramificar una línea principal de 6 mm en dos salidas de 6 mm con el mínimo volumen ocupado.
-
Conexión instantánea sin herramientas: Empalme manual a presión (Push-in) en sus tres salidas para agilizar el montaje del circuito.
-
Sujeción de alta seguridad: Pinzas internas en acero inoxidable en cada toma que previenen desacoples involuntarios por impulsos de flujo o vibraciones.
-
Amplia versatilidad de servicio: Funciona con total fiabilidad en aplicaciones de vacío (-0.95 bar) y presiones de trabajo de hasta 14 bar.
-
Compatibilidad completa: Apto para utilizarse con la línea de tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 6 mm).
