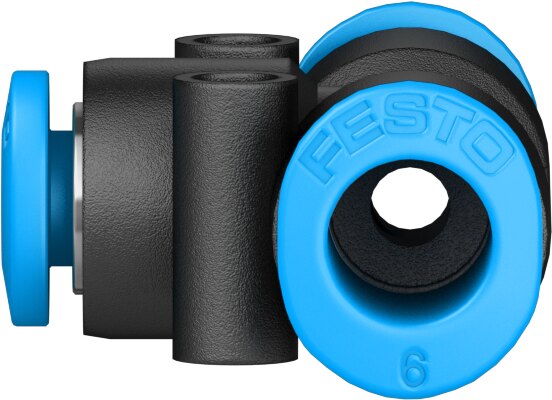

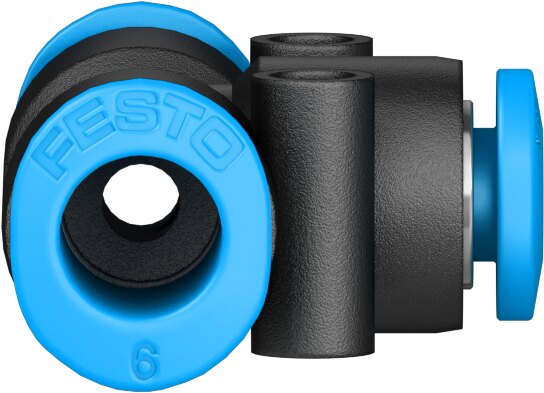

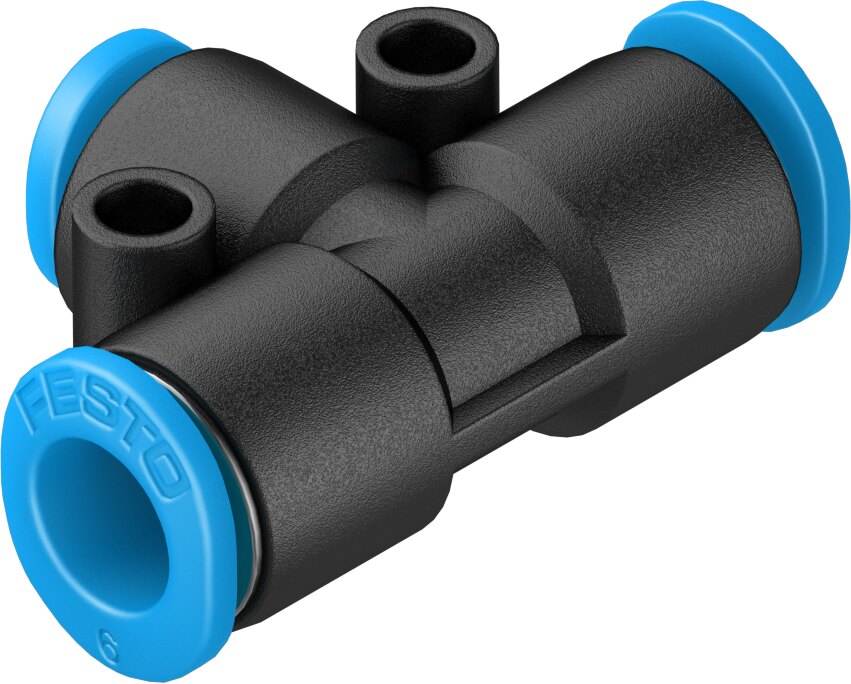

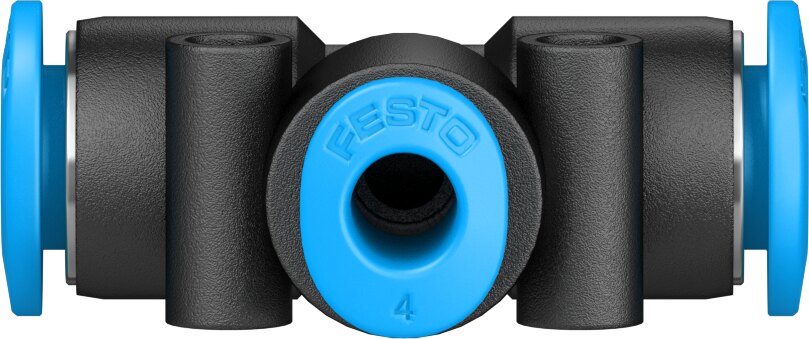

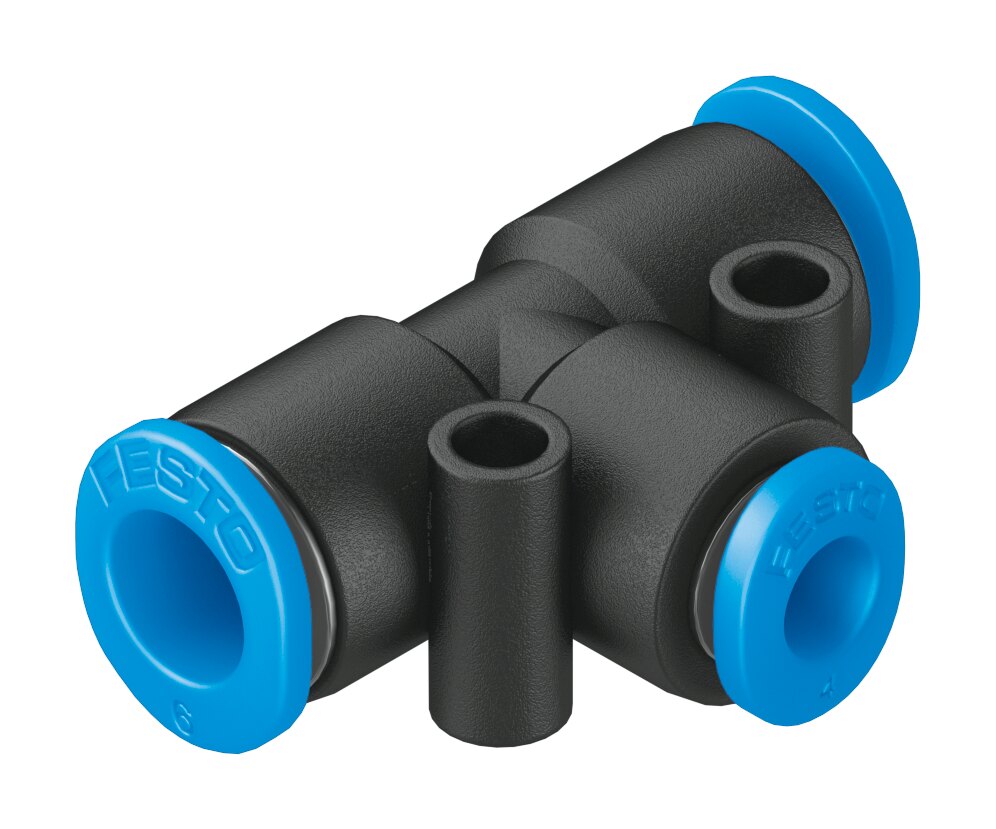

El conector neumático reductor en T Festo QSMT-6-4 (N.º de artículo 153368) pertenece a la subserie miniaturizada QSMT (Quick Star Micro T) de Festo. Este componente ha sido concebido para optimizar la distribución de aire en sistemas de automatización donde es necesario alimentar múltiples actuadores o sensores pequeños de 4 mm a partir de una línea de alimentación principal de 6 mm.
Su diseño integra el cambio de sección directamente en el cuerpo de PBT del racor, eliminando la necesidad de emplear reductores independientes y ahorrando espacio valioso en terminales de válvulas, garras robóticas y cuadros neumático-electrónicos. En cada una de sus tres tomas, dispone de una garra de retención de acero inoxidable de alta aleación que aprisiona firmemente la manguera ante vibraciones o cambios de presión. Las juntas internas de caucho nitrílico (NBR) aseguran una estanqueidad total tanto en aplicaciones de presión como de vacío, mientras que los aros extractores azules permiten la liberación manual de las mangueras de forma rápida y limpia.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSMT-6-4 |
| Número de artículo | 153368 |
| Diseño del racor | Forma en T con reducción, unión manguera a manguera / línea Micro |
| Conexión neumática 1 | Para tubo flexible de Ø exterior 6 mm |
| Conexión neumática 2 | Para tubo flexible de Ø exterior 4 mm |
| Conexión neumática 3 | Para tubo flexible de Ø exterior 4 mm |
| Diámetro nominal | 3.3 mm |
| Presión de funcionamiento | -0.95 bar a 14 bar (apto para vacío) |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | PBT (Tereftalato de polibutileno) |
| Mecanismo de fijación | Garra de retención en acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Peso aproximado | 5.0 g |
Ventajas Principales
-
Reducción integrada de 6 mm a 4 mm: Combina la función de distribución en T y adaptación de calibre en un solo componente ultra compacto.
-
Ahorro de espacio y componentes: Elimina la necesidad de usar racores reductores en línea adicionales, reduciendo los puntos potenciales de fuga.
-
Sujeción de gran resistencia: Pinzas internas de acero inoxidable en cada toma para evitar desacoples involuntarios por impulsos de caudal o vibraciones.
-
Amplia versatilidad de servicio: Excelente comportamiento tanto en líneas de aire comprimido (hasta 14 bar) como en sistemas de vacío (-0.95 bar).
-
Compatibilidad completa: Apto para utilizarse con la línea de tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN).
