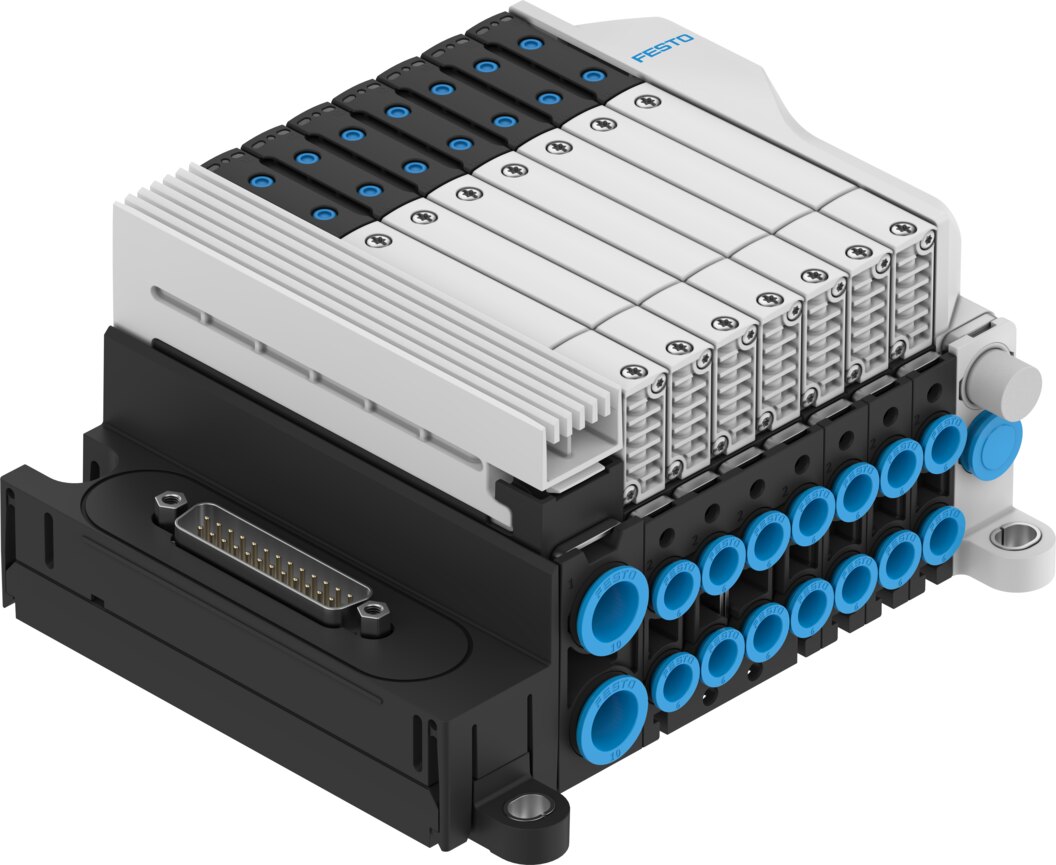

El terminal de válvulas Festo VTUX-A-P- representa la evolución hacia la máxima modularidad y eficiencia de peso dentro del portafolio de distribución neumática de Festo, concebido para cumplir los exigentes requerimientos de la automatización ligera y la Industria 4.0.
Su arquitectura se basa en la integración directa de la red Festo AP, lo que permite interconectar la isla de válvulas con el sistema de E/S remoto distribuido de la planta mediante un único cable híbrido de datos y alimentación. Esta tecnología proporciona un ancho de banda de 200 Mbps sin cuellos de botella, habilitando diagnósticos predictivos a nivel de canal (detección de fugas, conteo de ciclos de conmutación de bobinas, monitoreo de tensión y temperatura) y tiempos de reacción ultra-rápidos.
La designación -A-P- identifica su módulo de interfaz de comunicación AP combinado con placas de subbase neumática P de acoplamiento rápido. Su carcasa construida en polímeros técnicos reforzados reduce el peso en hasta un 50% en comparación con los terminales metálicos tradicionales, facilitando su montaje directo en brazos robóticos, ejes X/Y/Z de alta aceleración y cabezales de manipulación sin comprometer la rigidez mecánica ni el grado de protección IP65/IP67.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / VTUX-A-P- (Terminal de válvulas plataforma con interfaz AP) |
| Serie / Concepto | VTUX (Plataforma modular ultraligera) |
| Tecnología de comunicación | Festo Automation Platform (AP-I / AP-A) |
| Velocidad de bus AP | 200 Mbps (Tiempo real determinista) |
| Protocolos Ethernet compatibles | PROFINET, EtherNet/IP, EtherCAT, Modbus TCP (vía interfaz AP) |
| Caudal nominal estándar | Hasta ~670 l/min (según configuración de módulo neumático) |
| Presión de funcionamiento | Vacío (-0.9 bar) a 10 bar |
| Tensión de funcionamiento | 24 V DC (Lógica y Carga separadas) |
| Funciones de conmutación | 2×3/2, 5/2 monostable/biestable, 5/3, módulos de presión proporcional |
| Conexiones neumáticas | Racores instantáneos orientables e integrados (4 mm, 6 mm, 8 mm) |
| Grado de protección | IP65 / IP67 |
| Material de la carcasa | Polímeros técnicos reforzados de alto impacto / Aleación de aluminio |
Ventajas Principales
-
Reducción sustancial de peso: Construcción en polímero técnico de alta resistencia que disminuye la masa inercial en aplicaciones dinámicas y robóticas.
-
Comunicación Festo AP de ultra-alta velocidad (200 Mbps): Intercambio de datos determinista en tiempo real que optimiza los tiempos de ciclo de la máquina.
-
Topología altamente flexible: Permite conectar el terminal en línea o anillo a distancias de hasta 50 metros entre nodos dentro de la red AP.
-
Diagnóstico predictivo digitalizado: Lectura precisa de estados operativos, caídas de tensión y mantenimiento preventivo por posición de válvula.
-
Elevada estanqueidad IP65/IP67: Carcasa hermética preparada para montaje directo en la zona de trabajo pesada fuera del cuadro de control.
