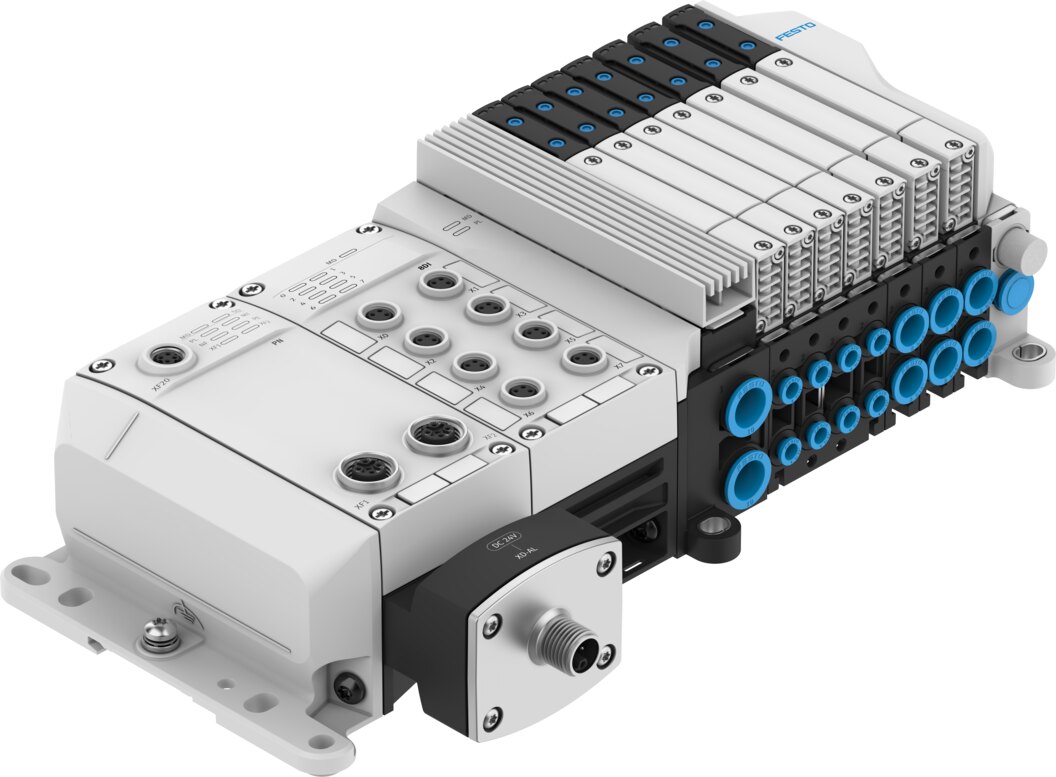

El terminal de válvulas Festo VTUX-A-P-APA representa el máximo exponente de la plataforma VTUX dentro del ecosistema de automatización digital de Festo. Ha sido diseñado específicamente para responder a las exigencias de la robótica colaborativa, celdas de ensamblaje de alta cadencia y la Industria 4.0.
Su diferencial estructural radica en la combinación de la arquitectura de bus interno Festo AP con las placas de adaptación y alimentación neumática APA. Esta configuración permite gestionar múltiples zonas de presión independientes, aislar alimentaciones neumáticas para paradas de seguridad y conectar directamente sensores o actuadores auxiliares dentro de la propia isla. La tecnología de comunicación AP proporciona un ancho de banda de 200 Mbps sin cuellos de botella, lo que permite la lectura en tiempo real del estado de cada bobina, el registro de ciclos de conmutación, la detección anticipada de caídas de tensión y el monitoreo de temperatura del sistema.
Gracias a su construcción basada en polímeros técnicos avanzados y aleaciones ligeras, el VTUX-A-P-APA disminuye la masa total del conjunto en hasta un 50% en comparación con los terminales de aluminio convencionales. Esto lo convierte en la opción ideal para montaje directo en el cabezal de brazos robóticos o en ejes dinámicos de alta velocidad sin sacrificar la rigidez mecánica ni la estanqueidad ambiental.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / VTUX-A-P-APA (Terminal plataforma con interfaz AP y arquitectura APA) |
| Serie / Concepto | VTUX (Plataforma modular ultraligera para la era digital) |
| Tecnología de comunicación | Festo Automation Platform (AP-I / AP-A) |
| Arquitectura neumática | Subbases neumáticas P con módulos de alimentación/adaptación APA |
| Velocidad de bus AP | 200 Mbps (Tiempo real determinista) |
| Protocolos Ethernet compatibles | PROFINET, EtherNet/IP, EtherCAT, Modbus TCP (vía nodo AP) |
| Caudal nominal estándar | Hasta ~670 l/min (según el módulo de válvula seleccionado) |
| Presión de funcionamiento | Vacío (-0.9 bar) a 10 bar |
| Funciones de conmutación | 2×3/2, 5/2 monostable/biestable, 5/3, módulos de regulación proporcional |
| Conexiones neumáticas | Racores instantáneos integrados de alta densidad (4 mm, 6 mm, 8 mm) |
| Grado de protección | IP65 / IP67 |
| Material de la carcasa | Polímeros técnicos reforzados de alto impacto / Aleación de aluminio |
Ventajas Principales
-
Módulo de alimentación y distribución neumática APA: Permite la subdivisión de zonas de presión, alimentación auxiliar eficiente y control dinámico de la isla.
-
Masa inercial ultrarreducida: Construcción en polímeros técnicos de alto rendimiento, óptima para aplicaciones sobre brazos robóticos y ejes dinámicos.
-
Red Festo AP de alta velocidad (200 Mbps): Comunicación en tiempo real con tiempos de ciclo mínimos e integración transparente en la red de la planta.
-
Diagnóstico predictivo integral: Monitoreo continuo del desgaste de bobinas, estados de cortocircuito, tensión de carga y temperatura operativa.
-
Protección IP65/IP67: Estanqueidad superior para instalación directa en el entorno de trabajo pesado fuera del armario de control.
