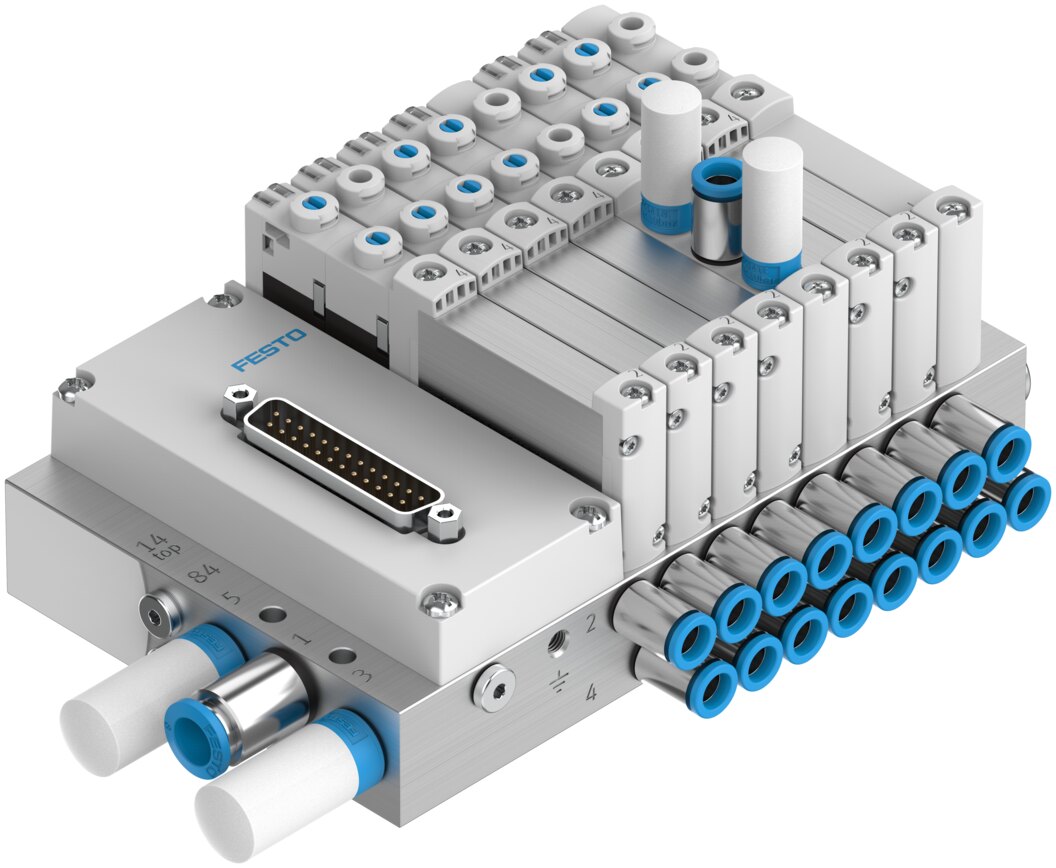

El terminal de válvulas Festo VTUG representa la solución todoterreno (Universal) dentro de la gama de islas neumáticas compactas de Festo, ideada para fabricantes de maquinaria que buscan estandarizar un único modelo de terminal para diversas arquitecturas eléctricas.
Su arquitectura destaca por el concepto de interfaz eléctrica intercambiable: un mismo bloque neumático VTUG puede configurarse inicialmente con cableado individual o conectores multipolo Sub-D y, posteriormente, convertirse a bus de campo mediante la adición de un nodo de comunicación CTEU (PROFINET, EtherNet/IP, EtherCAT, PROFIBUS) o un módulo IO-Link. Esto simplifica drásticamente la logística y el inventario en planta.
Además, el VTUG destaca por su flexibilidad neumática. Admite la integración de válvulas de 2×3/2, 5/2 monostables/biestables y 5/3 vías en tres tamaños de ancho compacto (10, 14 y 18 mm), alcanzando caudales muy elevados con dimensiones reducidas. Cuenta con opciones avanzadas como placas sándwich reguladoras de presión individual, zonas de presión aisladas internamente y una variante especial para montaje en la pared posterior de armarios de control (Control Cabinet Cut-out), lo que permite dejar las conexiones neumáticas fuera del cuadro eléctrico manteniendo un sellado IP65/IP67.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / VTUG (Terminal de válvulas universal) |
| Tamaños de válvula (Ancho) | 10 mm (VTUG-10), 14 mm (VTUG-14), 18 mm (VTUG-18) |
| Caudal nominal estándar | 10 mm: ~330 l/min / 14 mm: ~780 l/min / 18 mm: ~1.300 l/min |
| Opciones de conexión eléctrica | Conexión individual, Multipolo Sub-D/Ribbon, IO-Link, Bus de campo (vía CTEU / CPX-AP) |
| Número de posiciones de válvula | De 2 a 24 posiciones de válvula (hasta 48 solenoides) |
| Tensión de funcionamiento | 24 V DC |
| Presión de funcionamiento | Vacío (-0.9 bar) a 10 bar (con alimentación de pilotaje externo) |
| Conexiones neumáticas de trabajo | Racores instantáneos integrados (3 mm, 4 mm, 6 mm, 8 mm) o roscas M5, M7, G1/8 |
| Opciones de montaje | Sobre riel DIN, perfil de aluminio, pared o placa frontal para armario de control |
| Grado de protección | IP40 (multipolo básico) / IP65 / IP67 (según variantes de cabezal y caja) |
| Material de la placa base / cuerpo | Aleación de aluminio anodizado / Polímero reforzado |
Ventajas Principales
-
Flexibilidad de interfaz modular: Permite migrar de cableado multipolo a IO-Link o bus de campo CTEU sin modificar la base neumática.
-
Elevada densidad de caudal: Genera hasta 1.300 l/min en formatos compactos, permitiendo accionar cilindros de mayor tamaño con una isla pequeña.
-
Variante para armario de control (Control Cabinet): Montaje en pasamuros que permite dejar la parte eléctrica dentro del armario y la parte neumática fuera, optimizando el espacio.
-
Zonas de presión y placas sándwich: Posibilidad de ajustar la presión de forma individual por posición o dividir el terminal en diferentes rangos de trabajo.
-
Amplia variedad de conexiones rápidas: Integración directa de racores instantáneos de diferente diámetro en la placa base para agilizar el conexionado de tubos.
