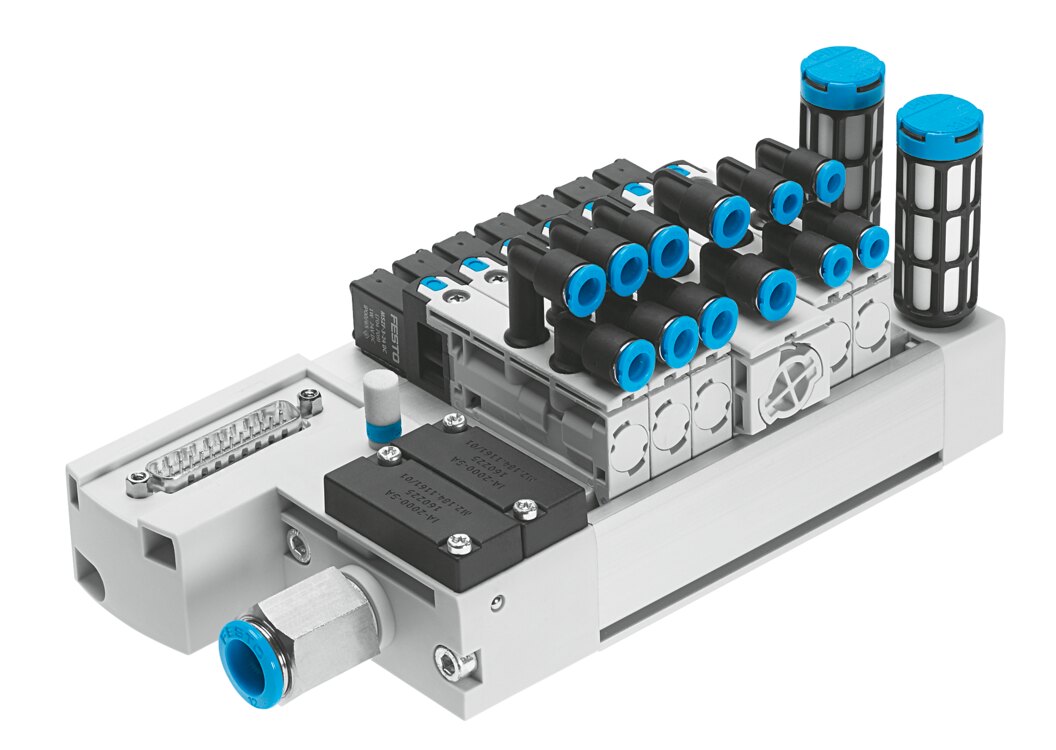

El terminal de válvulas Festo VTUB-12 es la solución ideal para constructores de maquinaria y sistemas de ensamblaje que buscan una alternativa altamente competitiva en coste y peso, sin renunciar a la fiabilidad en el control de actuadores de pequeño y mediano tamaño.
Construido con un cuerpo de polímero reforzado de alta tecnología, el VTUB-12 reduce drásticamente la masa total del conjunto neumático en comparación con las baterías metálicas tradicionales. Esto la hace perfecta para el montaje directo en brazos robóticos, ejes X/Y/Z en movimiento y cabezales de fijación donde cada gramo cuenta para mantener altas velocidades de ciclo. Las electroválvulas asociadas (serie VUVB-12) se fijan sobre la placa subbase de la batería mediante dos tornillos frontales, permitiendo una sustitución limpia e individualizada en campo.
El VTUB-12 permite canalizar centralizadamente la alimentación (puerto 1) y los escapes (puertos 3/5), minimizando el riesgo de fugas y la cantidad de racores necesarios en planta. Se encuentra disponible en configuraciones de 2 a 12 posiciones de válvula, admitiendo funciones de 3/2 vías (normalmente cerradas), 5/2 vías monostables/biestables y 5/3 vías.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / VTUB-12 (Terminal de válvulas compacto de 12 mm) |
| Ancho de construcción | 12 mm (Serie VUVB-12) |
| Caudal nominal estándar | ~400 l/min |
| Número de posiciones de batería | De 2 a 12 posiciones de válvula |
| Conexiones neumáticas de trabajo | M5, M7 o racores instantáneos integrados de 4 mm / 6 mm |
| Rosca de alimentación / escape (1, 3/5) | G1/8 / M7 (según placa de cabezal) |
| Opciones de conexión eléctrica | Conexión individual (cables con conector) o conector colectivo Multipolo Sub-D |
| Tensión de funcionamiento | 24 V DC |
| Presión de funcionamiento | 2.5 bar a 8 bar (o pilotaje externo de -0.9 a 8 bar) |
| Funciones de conmutación | 3/2 (NC), 5/2 monostable/biestable, 5/3 |
| Grado de protección | IP40 / IP65 (según variante de conexión eléctrica) |
| Material del cuerpo / subbase | Polímero técnico reforzado / Aleación de aluminio |
Ventajas Principales
-
Diseño ultraligero: La carcasa de polímero técnico reduce significativamente la masa total, siendo idónea para partes móviles y robótica.
-
Excelente densidad de caudal en 12 mm: Ofrece hasta 400 l/min por canal, permitiendo accionar cilindros de hasta 32 mm o 40 mm de diámetro.
-
Ahorro de espacio y costos: Proporciona un concepto de batería subbase colectiva con la máxima economía de inversión.
-
Mantenimiento modular rápido: Sustitución sencilla de válvulas VUVB individuales desde la parte frontal sin desarmar la red de tubos neumáticos.
-
Integración limpia de tuberías: Salidas de trabajo frontales o laterales que optimizan el trazado de mangueras dentro del área de trabajo.
