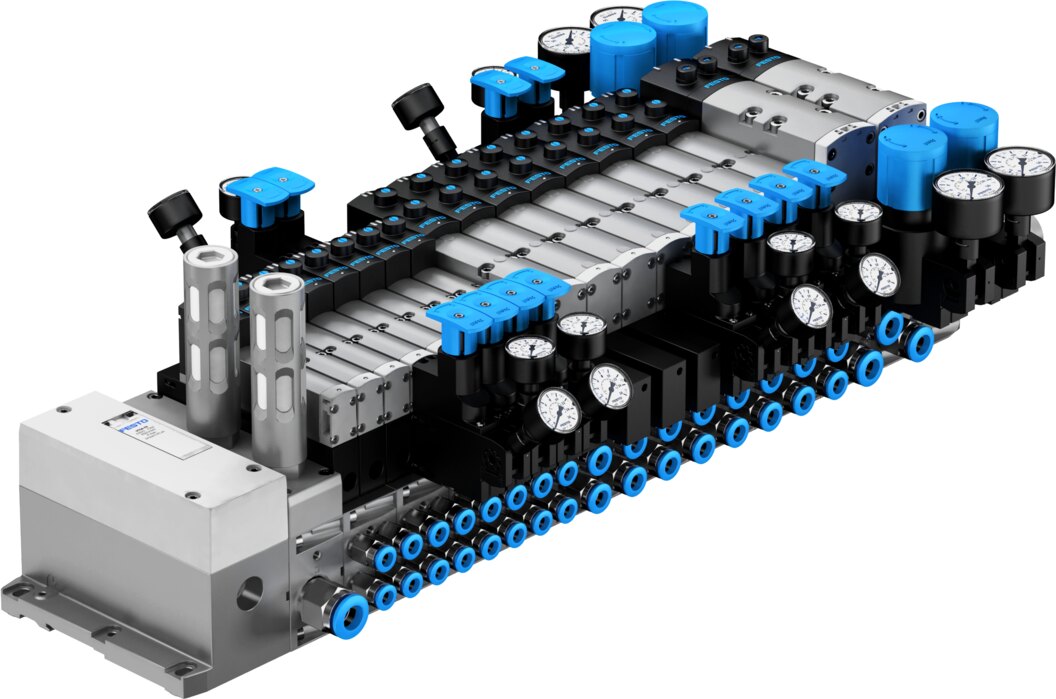

El terminal de válvulas Festo VTSA-MP representa la solución óptima para instalaciones donde se busca la rigidez mecánica de la norma ISO y la reducción de costes de montaje, sin necesidad de implementar un nodo de bus de campo complejo.
A través de su cabezal de conexión Multipolo (MP), todas las señales de control eléctrico (hasta 32 bobinas) se transmiten mediante un único conector estandarizado Sub-D o un cable multiconductor con grado IP65. Esto reduce el tiempo de instalación en más de un 70% frente al cableado bobina por bobina, elimina errores de conexionado y agiliza la puesta en marcha. Mantiene la estandarización mecánica de la plataforma VTSA: placas base subbase que permiten montar y sustituir válvulas únicamente aflojando los tornillos superiores, sin tocar las conexiones neumáticas ni la parte eléctrica interna.
Además, permite la integración de placas intermedias (sandwich) para la regulación individual de presión por posición o el bloqueo neumático independiente, así como la división interna de la isla en diferentes zonas de presión de trabajo.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / VTSA-MP (Terminal ISO con conexión Multipolo) |
| Norma de interfaz neumática | ISO 15407-2 (tamaños 18 mm y 26 mm) / ISO 5599-2 (tamaños 1, 2 y 3) |
| Tipo de conexión eléctrica (MP) | Conector Multipolo Sub-D (25 o 37 polos) / Cable multiconductor de cabezal |
| Capacidad máxima de señales | Hasta 32 posiciones de bobina (16 a 32 válvulas según función) |
| Tensión de funcionamiento | 24 V DC |
| Tamaños de válvula integrables | 18 mm, 26 mm, ISO 1, ISO 2, ISO 3 (combinables en la misma batería) |
| Caudal nominal máximo | De 550 l/min (18 mm) hasta 4.000 l/min (ISO 3) |
| Presión de funcionamiento | Vacío (-0.9 bar) a 10 bar |
| Placas intermedias (Sandwich) | Reguladores de presión, estranguladores, placas de cierre |
| Grado de protección | IP65 / NEMA 4 |
| Material de la carcasa | Fundición de aluminio / Placas subbase metálicas |
Ventajas Principales
-
Reducción drástica del cableado (MP): Conexión centralizada mediante un solo cable multipolo que elimina mangueras sueltas y simplifica el cuadro eléctrico.
-
Excelente relación costo-beneficio: Proporciona la modularidad y resistencia de las normas ISO sin el coste adicional de un nodo de bus de campo.
-
Estandarización ISO internacional: Intercambiabilidad completa de electroválvulas para un mantenimiento rápido sin desconectar racores.
-
Combinación multitamaño de caudal: Posibilidad de instalar válvulas de distinto tamaño físico en el mismo bloque metálico según el consumo del cilindro.
-
Alta protección IP65: Carcasa sellada para montaje directo en la estructura de la máquina fuera del armario de control.
