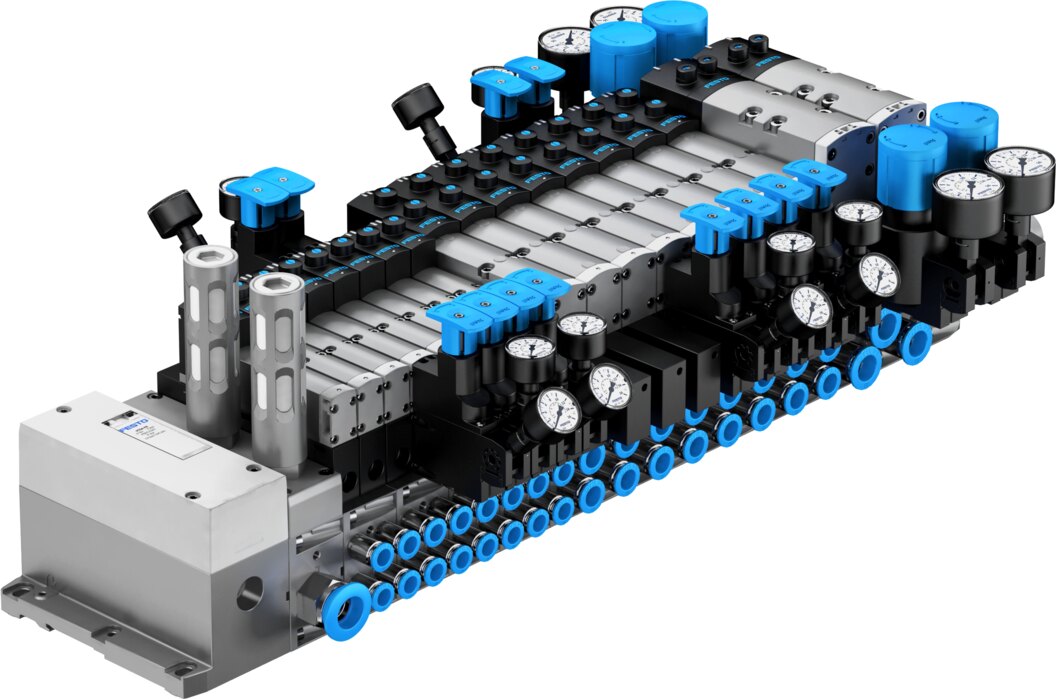

El terminal de válvulas Festo VTSA-MP-NPT une la sencillez eléctrica de las conexiones centralizadas con la compatibilidad mecánica requerida en instalaciones industriales diseñadas bajo estándares imperiales o especificaciones norteamericanas.
Su placa base subbase incorpora roscados de perfil cónico NPT en todos los puertos de alimentación neumática (1), salidas de trabajo (2/4) y escapes centralizados (3/5). Esto posibilita la conexión directa de tuberías y racores imperiales sin necesidad de usar adaptadores o reductores roscados intermediarios. En el apartado eléctrico, su interfaz Multipolo (MP) agrupa hasta 32 señales de control de bobinas en un único cable multiconductor con conector Sub-D estanco (IP65). Esta combinación ahorra tiempo en las labores de montaje y cableado, elimina posibles fallos de conexión en el armario eléctrico y simplifica sustancialmente las tareas de mantenimiento en planta.
Gracias al cumplimiento de los estándares ISO 5599-2 e ISO 15407-2, la plataforma permite sustituir individualmente cualquiera de las electroválvulas retirando únicamente sus tornillos de fijación superiores, manteniendo intactos tanto el cableado eléctrico interno como los racores neumáticos de la placa base.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / VTSA-MP-NPT (Terminal ISO con Multipolo y rosca NPT) |
| Norma de interfaz neumática | ISO 15407-2 (tamaños 18 mm y 26 mm) / ISO 5599-2 (tamaños 1, 2 y 3) |
| Tipo de rosca neumática | NPT (ANSI/ASME B1.20.1 – Estándar Imperial) |
| Tipo de conexión eléctrica (MP) | Conector Multipolo Sub-D (25 o 37 pines) / Cable colectivo IP65 |
| Capacidad máxima de señales | Hasta 32 posiciones de bobina (16 a 32 válvulas según función) |
| Tensión de funcionamiento | 24 V DC |
| Tamaños de válvula integrables | 18 mm, 26 mm, ISO 1, ISO 2, ISO 3 (combinables en el mismo bloque) |
| Caudal nominal máximo | De 550 l/min (18 mm) hasta 4.000 l/min (ISO 3) |
| Presión de funcionamiento | Vacío (-0.9 bar) a 10 bar |
| Placas intermedias (Sandwich) | Reguladores de presión NPT, estranguladores, placas de aislamiento |
| Grado de protección | IP65 / NEMA 4 |
| Material de la carcasa | Fundición de aluminio / Placas subbase metálicas |
Ventajas Principales
-
Rosca imperial NPT directa: Conexión cónica estanca simplificada para líneas neumáticas bajo estándares americanos sin adaptadores adicionales.
-
Cableado eléctrico centralizado (MP): Conector Sub-D único que elimina mangueras sueltas y reduce en más de un 70% el tiempo de montaje eléctrico.
-
Estandarización ISO internacional: Desmontaje y cambio rápido de electroválvulas sin alterar el tendido de tubos ni el cableado.
-
Combinación multitamaño de caudal: Posibilidad de integrar válvulas de distintos tamaños mecánicos en una sola isla según la demanda de cada actuador.
-
Elevada robustez estructural: Construcción metálica pesada sellada bajo IP65/NEMA 4 para resistir entornos agresivos en planta.
