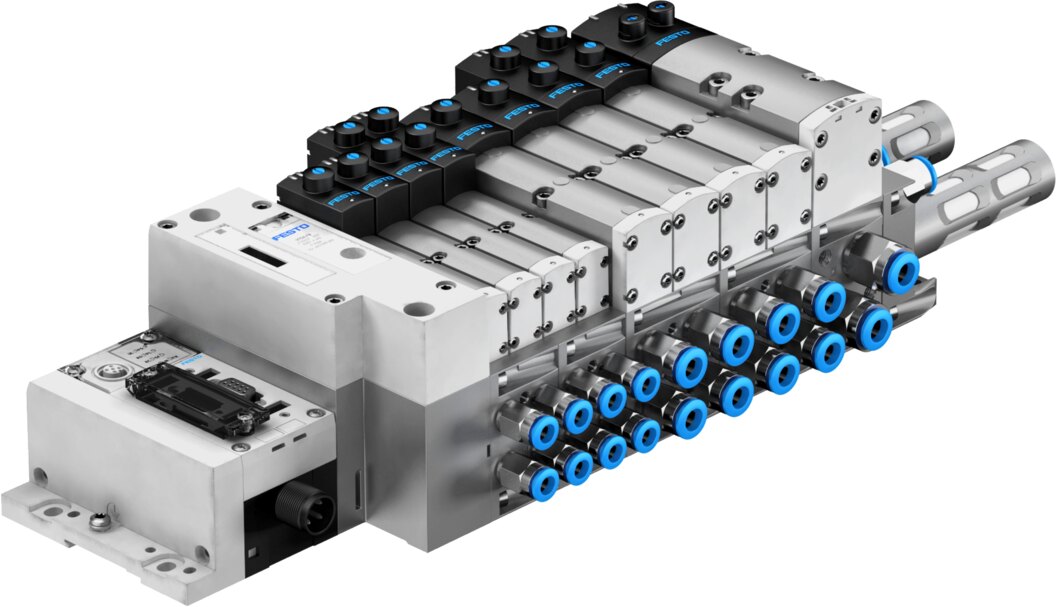

El terminal de válvulas Festo VTSA-FB constituye el estándar de referencia en la industria automotriz, siderúrgica y de automatización pesada gracias a su diseño metálico de alta resistencia y su arquitectura modular basada en el sistema de bus CPX.
Al cumplir rigurosamente con las especificaciones de interfaz ISO 5599-2 e ISO 15407-2, las electroválvulas se montan sobre placas base subbase fijas con contactos eléctricos internos integrados. Esto elimina totalmente el cableado aéreo individual, facilitando la sustitución de válvulas en segundos sin herramientas especiales y sin riesgo de errores de conexión. La variante FB conecta el conjunto neumático directamente a las redes Ethernet industriales modernas (PROFINET, EtherNet/IP, EtherCAT) o buses de campo clásicos (PROFIBUS, DeviceNet), ofreciendo diagnósticos detallados por canal (corticircuitos, rotura de cable, caídas de tensión) y permitiendo la integración de módulos de E/S digitales y analógicas en el mismo bloque.
Además, el VTSA-FB admite funciones de Seguridad Integrada (Safety), permitiendo crear zonas de presión desconectables de forma segura mediante válvulas de escape rápido o módulos de desconexión de alimentación para aplicaciones con marcado CE de alta categoría de seguridad.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / VTSA-FB (Terminal de válvulas ISO con Bus de campo) |
| Norma de interfaz neumática | ISO 15407-2 (tamaños 18 mm y 26 mm) / ISO 5599-2 (tamaños 1, 2 y 3) |
| Tamaños de válvula integrables | 18 mm, 26 mm, ISO 1, ISO 2, ISO 3 (combinables en la misma isla) |
| Caudal nominal máximo | De 550 l/min (18 mm) hasta 4.000 l/min (ISO 3) |
| Presión de funcionamiento | Vacío (-0.9 bar) a 10 bar |
| Integración eléctrica (FB) | Nodo de bus de campo CPX (PROFINET, EtherNet/IP, EtherCAT, PROFIBUS, IO-Link) |
| Funciones de conmutación | 5/2 monostable/biestable, 5/3, 2×3/2, 2×2/2, válvulas proporcionales |
| Funciones integradas | Placas sándwich (reguladores de presión, estranguladores, placas de cierre) |
| Funciones de Seguridad | Zonas de tensión de maniobra independiente, válvulas de escape seguro |
| Grado de protección | IP65 / NEMA 4 |
| Material de la carcasa | Fundición de aluminio / Placas base metálicas |
Ventajas Principales
-
Arquitectura ISO estandarizada: Total intercambiabilidad de componentes y mantenimiento limpio sin desconectar tuberías ni cables.
-
Integración de Bus de Campo (FB) vía CPX: Control digital directo con diagnóstico preventivo avanzado y combinación de módulos de entradas/salidas en el mismo conjunto.
-
Combinación multitamaño: Permite instalar válvulas de diferente tamaño y caudal en la misma batería para adaptarse al consumo exacto de cada actuador.
-
Seguridad funcional integrada: Facilita el cumplimiento de la Directiva de Máquinas mediante la creación de zonas de parada de emergencia y escape seguro sin cortar todo el aire de la planta.
-
Máxima robustez industrial: Estructura completamente metálica con protección IP65, idónea para celdas de soldadura, estampación y ambientes agresivos.
