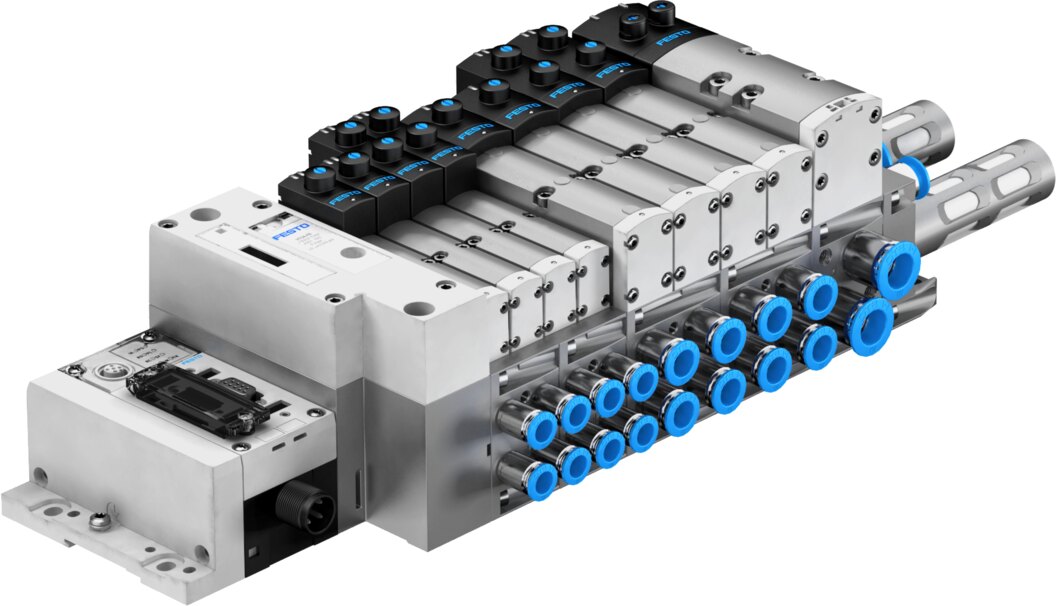

El terminal de válvulas Festo VTSA-FB-NPT está especialmente diseñado para satisfacer los requisitos del mercado norteamericano y de plantas globales estandarizadas bajo especificaciones imperiales en industrias como la automoción, siderurgia, minería y procesamiento de materiales.
Al incorporar placas subbase con roscados NPT en los puertos de alimentación (1), trabajo (2/4) y escape (3/5), la serie VTSA-FB-NPT permite acoplar directamente conectores y racores de rosca cónica estándar americana sin requerir adaptadores intermedios. Conserva la arquitectura electrónica FB basada en el sistema modular de bus Festo CPX, ofreciendo conexión transparente a redes como EtherNet/IP, PROFINET o DeviceNet. Esto permite una rápida puesta en marcha, monitoreo de diagnósticos a nivel de canal y la capacidad de integrar módulos de Entradas/Salidas digitales y analógicas dentro de la propia isla.
Su construcción metálica pesada garantiza máxima rigidez estructural en ambientes exigentes, mientras que la estandarización ISO 5599-2 e ISO 15407-2 asegura que las electroválvulas se sustituyan rápidamente retirando solo los tornillos superiores de fijación, manteniendo intacto el cableado eléctrico interno y las conexiones neumáticas de la placa base.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / VTSA-FB-NPT (Terminal ISO con Bus de Campo y rosca NPT) |
| Norma de interfaz neumática | ISO 15407-2 (tamaños 18 mm y 26 mm) / ISO 5599-2 (tamaños 1, 2 y 3) |
| Tipo de rosca neumática | NPT (ANSI/ASME B1.20.1 – Estándar Imperial) |
| Tamaños de válvula integrables | 18 mm, 26 mm, ISO 1, ISO 2, ISO 3 (combinables en la misma batería) |
| Caudal nominal máximo | De 550 l/min (18 mm) hasta 4.000 l/min (ISO 3) |
| Presión de funcionamiento | Vacío (-0.9 bar) a 10 bar |
| Integración eléctrica (FB) | Nodo CPX (EtherNet/IP, PROFINET, DeviceNet, Modbus TCP, etc.) |
| Funciones de conmutación | 5/2 monostable/biestable, 5/3, 2×3/2, 2×2/2, válvulas proporcionales |
| Placas intermedias (Sandwich) | Reguladores de presión NPT, estranguladores, placas de aislamiento |
| Grado de protección | IP65 / NEMA 4 |
| Material de la carcasa | Fundición de aluminio / Placas subbase metálicas |
Ventajas Principales
-
Compatibilidad directa con estándar NPT: Conexión cónica estanque limpia para líneas de aire diseñadas bajo normativa imperial americana.
-
Integración de Bus de Campo (FB) vía CPX: Control digital industrial simplificado con diagnósticos avanzados de canal y conectividad EtherNet/IP de alto rendimiento.
-
Estandarización ISO internacional: Intercambiabilidad rápida de electroválvulas sin necesidad de desconectar tubos neumáticos ni cables.
-
Combinación multitamaño de caudal: Posibilidad de integrar válvulas de diferentes tamaños mecánicos en una sola isla para optimizar el espacio y el consumo.
-
Elevada durabilidad industrial: Estructura completamente metálica IP65/NEMA 4 resistente a salpicaduras, aceites y condiciones pesadas de planta.
