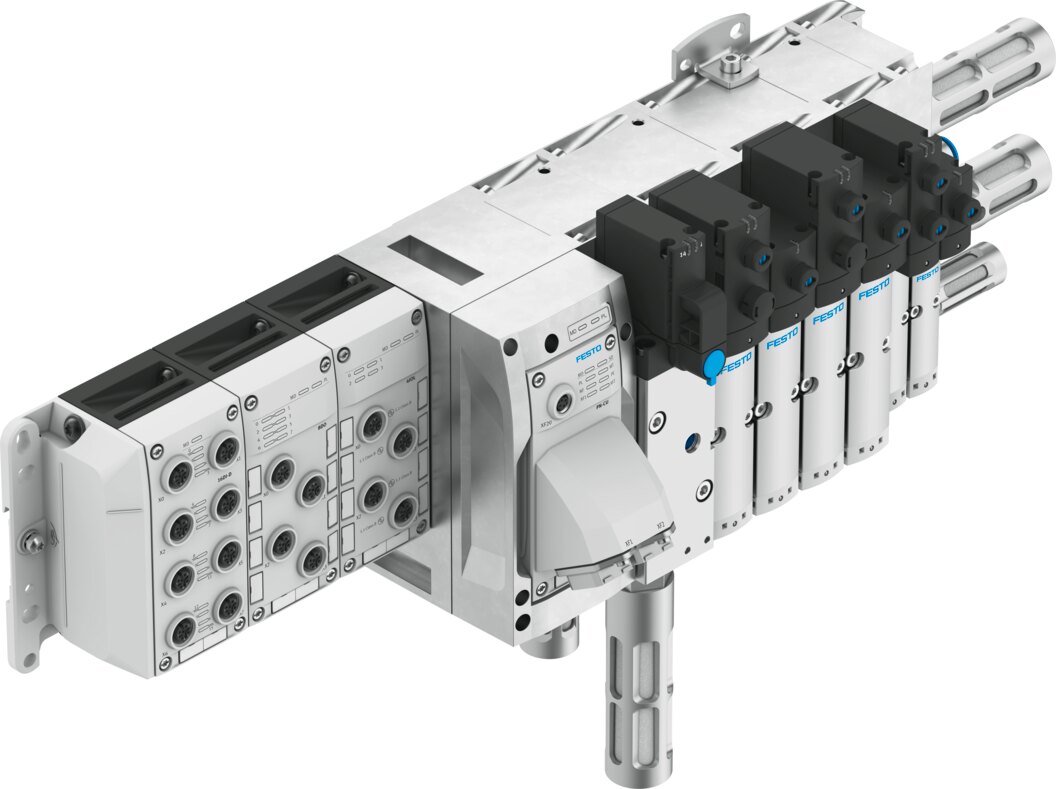

El terminal de válvulas Festo VTSA-FB-AP representa el nivel más elevado de conectividad y digitalización para la neumática pesada en la era de la Industria 4.0. Diseñado para responder a los requerimientos de la construcción de vehículos, la automatización de procesos y el ensamble de alta cadencia, fusiona la conocida estructura metálica ISO con la tecnología de red Festo Automation Platform (AP).
La incorporación de la interfaz AP convierte a este terminal en un nodo altamente dinámico capaz de comunicarse de forma directa con el sistema de E/S remoto AP-I de Festo o mediante interfaces de bus de campo tradicionales (FB). Esta arquitectura permite interconectar hasta 500 dispositivos en una sola red lineal o en anillo con distancias de hasta 50 metros entre nodos, manteniendo determinismo total y lectura de diagnósticos a nivel de canal (cortocircuitos, ciclos de conmutación de bobinas, monitoreo de tensión).
Además de sus ventajas en comunicación digital, el VTSA-FB-AP conserva todas las prestaciones de flexibilidad neumática de la serie VTSA: inserción de placas sándwich reguladoras de presión, separación de zonas de alimentación independiente y compatibilidad con módulos de Seguridad Funcional (Safety) para la desconexión segura de energía neumática en zonas de trabajo.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / VTSA-FB-AP (Terminal ISO con tecnología Festo AP) |
| Norma de interfaz neumática | ISO 15407-2 (18 mm y 26 mm) / ISO 5599-2 (tamaños 1, 2 y 3) |
| Tamaños de válvula integrables | 18 mm, 26 mm, ISO 1, ISO 2, ISO 3 (combinables en el mismo bloque) |
| Arquitectura de red | Festo Automation Platform (AP-I / AP-A) / Bus de Campo (FB) |
| Velocidad de comunicación AP | 200 Mbps (Tiempo real determinista) |
| Topología de red admitida | Lineal, Estrella o Anillo de redundancia |
| Caudal nominal máximo | De 550 l/min (18 mm) hasta 4.000 l/min (ISO 3) |
| Protocolos Ethernet compatibles | PROFINET, EtherNet/IP, EtherCAT, Modbus TCP (vía interfaz AP) |
| Funciones integradas | Placas sándwich (reguladores, estranguladores), zonas de presión aisladas |
| Seguridad Funcional (Safety) | Zonas de tensión desconectables, válvulas de escape seguro |
| Grado de protección | IP65 / NEMA 4 |
Ventajas Principales
-
Red Festo AP de ultra-alta velocidad (200 Mbps): Comunicación en tiempo real con tiempos de ciclo mínimos e intercambio masivo de datos de diagnóstico.
-
Topología altamente flexible y distribuida: Permite distanciar la batería de válvulas hasta 50 metros de otros módulos AP mediante un único cable híbrido de datos y alimentación.
-
Estandarización ISO internacional: Interfaz mecánica robusta que posibilita el reemplazo rápido de válvulas sin desconectar racores ni cableado neumático.
-
Mantenimiento predictivo digitalizado: Registro continuo del número de conmutaciones, caídas de tensión y estados de cortocircuito a nivel de bobina.
-
Construcción industrial pesada: Estructura de aleación metálica con nivel de protección IP65, idónea para líneas de estampación, celdas robotizadas y ambientes agresivos.
