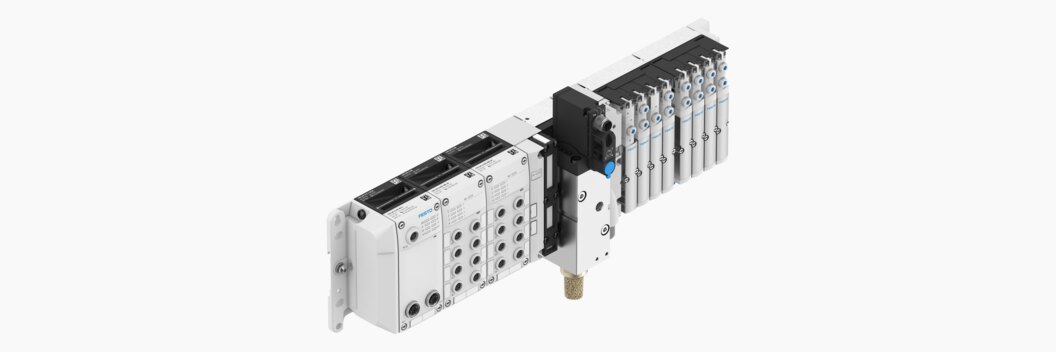

El terminal de válvulas Festo MPA-FB-AP-VI representa el máximo nivel de rendimiento y digitalización dentro de la gama de automatización modular de Festo para entornos de la Industria 4.0.
Su diferencial clave es la inclusión de la tecnología de comunicación de alta velocidad AP (Festo Automation Platform). Esta arquitectura de bus interno de 200 Mbps permite conectar el terminal a topologías de red en línea, estrella o anillo de redundancia a distancias de hasta 50 metros entre nodos mediante un único cable híbrido (datos y alimentación). La versión FB-AP-VI actúa como un nodo inteligente hiper-reactivo dentro de la red industrial (PROFINET, EtherNet/IP, EtherCAT), garantizando tiempos de ciclo deterministas para procesos de alta cadencia y ofreciendo diagnósticos detallados por canal, registro de recuento de conmutaciones y monitoreo predictivo de caídas de tensión en tiempo real.
En el aspecto neumático, la plataforma MPA-FB-AP-VI mantiene una flexibilidad excepcional: sus subbases modulares permiten combinar en el mismo bloque válvulas MPA1 (10 mm de ancho) y MPA2 (20 mm de ancho). Además, admite la integración directa de módulos de E/S digitales y analógicos, placas sándwich reguladoras de presión por posición y funciones de desconexión de seguridad (STO) para zonas de trabajo, todo bajo un diseño estanco metálico/polimérico certificado IP65/IP67 para montaje directo sobre máquina.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / MPA-FB-AP-VI |
| Serie / Formato | MPA (Modular Performance Automation) |
| Tecnología de comunicación | Festo Automation Platform (AP-I / AP-A) / Bus de Campo (FB) |
| Interfaz eléctrica (VI) | Conexión integrada de válvulas Valve Interface |
| Velocidad de bus AP | 200 Mbps (Tiempo real determinista) |
| Protocolos Ethernet compatibles | PROFINET, EtherNet/IP, EtherCAT, Modbus TCP (vía nodo AP) |
| Tamaños de válvula (Ancho) | MPA1 (10 mm) / MPA2 (20 mm) — Combinables en el mismo bloque |
| Caudal nominal estándar | MPA1: ~360 l/min / MPA2: ~700 l/min |
| Presión de funcionamiento | Vacío (-0.9 bar) a 10 bar |
| Funciones de conmutación | 2×3/2, 5/2 monostable/biestable, 5/3, válvulas proporcionales |
| Grado de protección | IP65 / IP67 |
| Material del cuerpo | Fundición de aluminio / Polímeros de ingeniería reforzados |
Ventajas Principales
-
Red Festo AP de ultra-alta velocidad (200 Mbps): Comunicación determinista en tiempo real que optimiza los tiempos de ciclo en máquinas de alta velocidad.
-
Topología altamente flexible y distribuida: Posibilidad de interconectar hasta 500 dispositivos AP a distancias de hasta 50 metros entre nodos con cableado simplificado.
-
Modularidad multitamaño MPA: Permite instalar válvulas de 10 mm (MPA1) y 20 mm (MPA2) en la misma isla según el caudal requerido por cada cilindro.
-
Mantenimiento predictivo digitalizado: Monitoreo continuo del desgaste de bobinas, ciclos de operación y diagnósticos de cortocircuito a nivel de canal.
-
Resistencia industrial IP65/IP67: Construcción sellada apta para instalación directa en zonas de trabajo pesadas fuera del armario de control.
