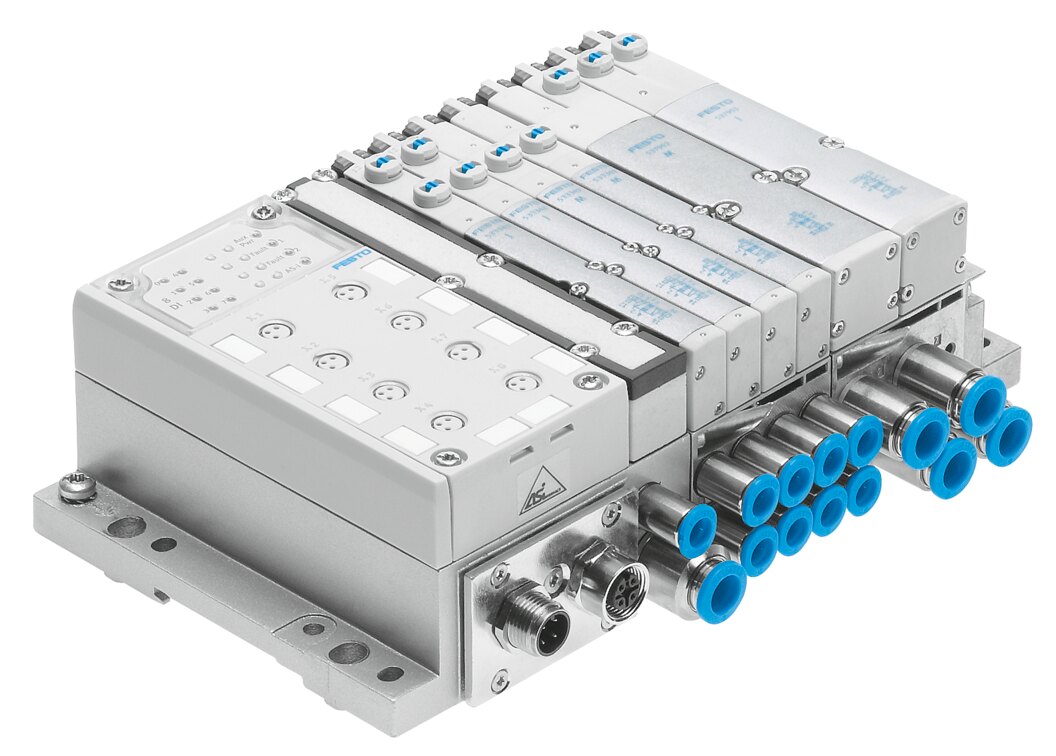

El terminal de válvulas Festo MPA-ASI-VI representa una solución óptima para la distribución descentralizada de aire comprimido en líneas de producción automatizadas donde se busca reducir radicalmente la complejidad del cableado.
Gracias a la integración del estándar AS-Interface (AS-i Spec 3.0) en la placa de cabezal del terminal, la comunicación con el autómata y la alimentación eléctrica de las bobinas de 24 V DC se realizan mediante un único cable plano perfilado (cable amarillo de dos hilos) mediante la tecnología de perforación de aislamiento. Cada nodo AS-Interface integrado dentro del terminal MPA-ASI-VI puede gestionar múltiples direcciones A/B o estándar, permitiendo controlar hasta 16 o 32 solenoides según el perfil de esclavo seleccionado, así como leer directamente señales de sensores de posición desde módulos de entradas digitales acoplados a la misma isla.
La plataforma MPA destaca por su flexibilidad modular: sus subbases permiten interconectar válvulas de 10 mm (MPA1) y 20 mm (MPA2) en el mismo conjunto, optimizando el caudal neumático necesario para cada actuador. Además, la construcción en polímero técnico y aluminio con sellado IP65/IP67 autoriza su instalación directa sobre la estructura de la máquina fuera del cuadro eléctrico.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / MPA-ASI-VI |
| Serie / Formato | MPA (Modular Performance Automation) |
| Integración eléctrica (ASI) | Nodo AS-Interface integrado (Especificación 3.0 / Perfiles A/B) |
| Interfaz eléctrica (VI) | Conexión integrada de válvulas Valve Interface |
| Tamaños de válvula (Ancho) | MPA1 (10 mm) / MPA2 (20 mm) — Combinables |
| Caudal nominal estándar | MPA1: ~360 l/min / MPA2: ~700 l/min |
| Número de posiciones / señales | Hasta 16 bobinas (direcciones estándar) o 32 bobinas (perfil A/B) |
| Conexión de red | Cable plano AS-i (amarillo / negro para alimentación auxiliar) |
| Presión de funcionamiento | Vacío (-0.9 bar) a 10 bar |
| Funciones de conmutación | 2×3/2, 5/2 monostable/biestable, 5/3 (centro cerrado/abierto/presurizado) |
| Grado de protección | IP65 / IP67 |
| Material del cuerpo | Aluminio fundido / Polímeros de ingeniería |
Ventajas Principales
-
Cableado ultrasimplificado (AS-i): Conexión mediante un único cable plano perfilado amarillo que elimina mangueras sueltas y reduce los tiempos de instalación hasta en un 80%.
-
Modularidad multitamaño MPA: Combina válvulas de 10 mm (MPA1) y 20 mm (MPA2) en el mismo bloque para ajustar los caudales sin desperdiciar espacio.
-
Integración de Entradas de Sensores: Módulos que permiten conectar directamente los detectores de proximidad de los cilindros al bus AS-i a través de la propia isla.
-
Elevada protección IP65/IP67: Diseñado para montaje directo en el entorno de trabajo pesado sin necesidad de armarios de protección.
-
Diagnóstico LED individual: Indicación luminosa por canal para la verificación rápida del estado de conmutación de cada válvula y la comunicación del bus.
