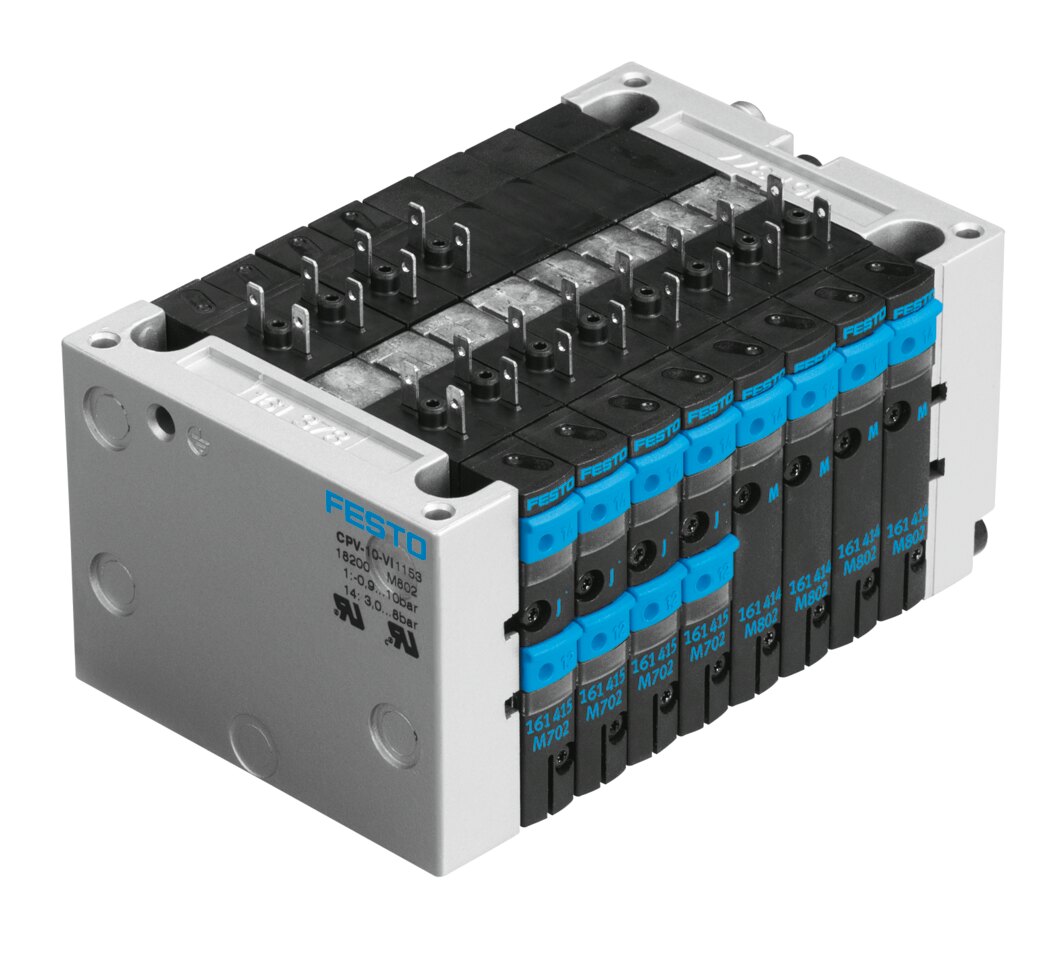

El terminal de válvulas Festo CPV10-VI (N.º de artículo 18200) pertenece a la reconocida serie CPV (Cubic Valve Terminal) de Festo, caracterizada por su concepto de diseño cúbico sin placas subbase separadas, lo que maximiza la rigidez y minimiza el espacio ocupado.
Su construcción monobloque canaliza internamente la alimentación de aire comprimido (puerto 1) y los escapes (puertos 3 y 5), eliminando la necesidad de tuberías y conectores intermedios entre válvulas. Esto reduce drásticamente los puntos potenciales de fuga neumática y agiliza las labores de montaje y mantenimiento. La tecnología VI (Valve Interface) permite adaptar de forma flexible el tipo de conexión eléctrica según la arquitectura de control requerida: desde bloques multipolo mediante conector Sub-D de 25 pines hasta nodos de comunicación directa con buses de campo (como PROFIBUS, DeviceNet o CANopen) y redes AS-Interface.
Cada posición de 10 mm de ancho puede albergar subconjuntos de 2×3/2 vías (NC o NO), 5/2 monostable/biestable o 5/3 vías. Sus cuerpos de polímero reforzado y aleación de aluminio garantizan una alta resistencia mecánica y un peso extremadamente bajo, lo que la convierte en una opción idónea para montar en ejes móviles, brazos robotizados o armarios de control de dimensiones reducidas.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / CPV10-VI |
| Número de artículo | 18200 |
| Serie / Ancho de construcción | CPV / 10 mm (CPV10) |
| Caudal nominal estándar | ~400 l/min |
| Número de posiciones de válvula | De 2 a 8 posiciones (hasta 16 funciones/bobinas) |
| Tensión de funcionamiento | 24 V DC (±10%) |
| Presión de funcionamiento | 3 bar a 8 bar (con pilotaje externo: -0.9 bar a 10 bar) |
| Conexiones neumáticas de trabajo | M7 o racores instantáneos de 4 mm / 6 mm integrados |
| Conexión eléctrica (VI) | Multipolo (Sub-D, cable plano), Bus de campo o AS-Interface |
| Funciones de conmutación | 2×3/2 (NC/NO), 5/2 monostable/biestable, 5/3 (centro cerrado) |
| Grado de protección | IP65 |
| Material del cuerpo | Aluminio fundido / Poliamida reforzada |
Ventajas Principales
-
Caudal óptimo en espacio mínimo: Genera un caudal nominal de 400 l/min por posición en un cuerpo de apenas 10 mm de ancho.
-
Diseño monobloque estanco: Canalización interna de presión y escapes que elimina tubos y conectores entre válvulas, reduciendo el riesgo de fugas.
-
Flexibilidad de interfaz eléctrica (VI): Fácil conversión entre cableado colectivo multipolo y buses de campo industriales sin cambiar el bloque neumático.
-
Estructura ultraligera: Peso reducido que minimiza las masas inerciales cuando se instala sobre componentes neumáticas móviles o robots.
-
Grado de protección IP65: Carcasa hermética apta para montaje directo en el área de trabajo fuera del cuadro eléctrico.
