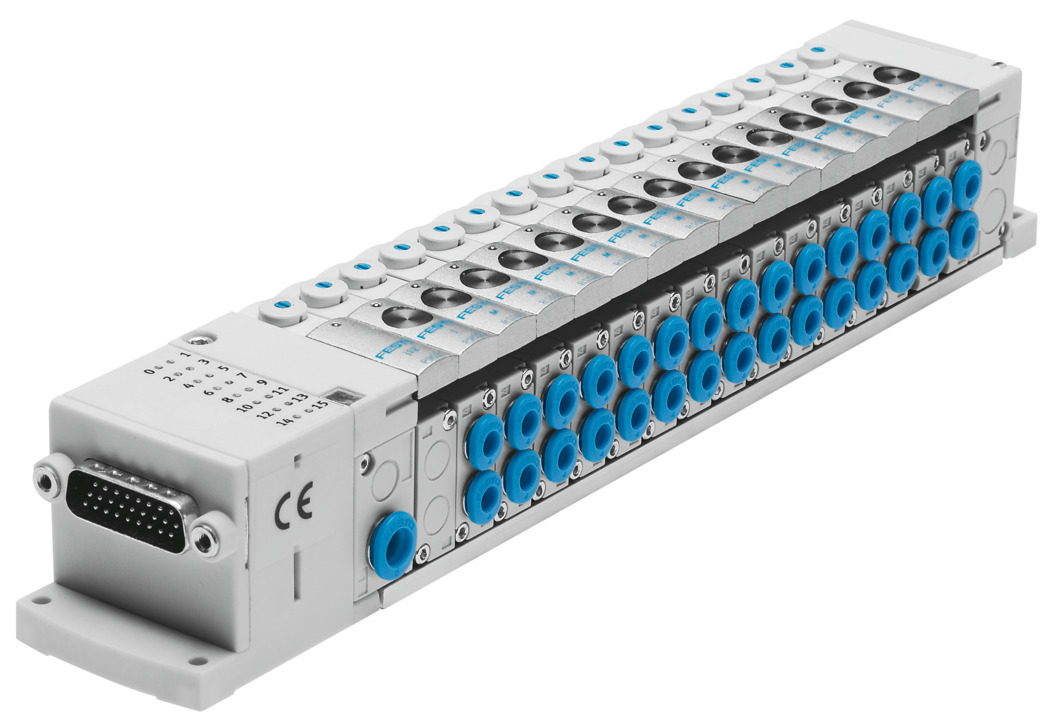

El terminal de válvulas Festo CPV-SC-MP-VI pertenece a la familia Smart Cube de Festo, desarrollada específicamente para la integración neumática en máquinas de espacio reducido, equipos de medición, industria de semiconductores y módulos de manipulación de piezas pequeñas.
Su diseño sustituye el cableado individual de cada bobina por una cabecera de conexión Multipolo (MP) con conector plano o Sub-D de 15 pines. Esto reduce el volumen del cableado en más de un 80%, elimina errores de conexionado y simplifica las labores de instalación dentro de cuadros de mando reducidos o directamente sobre la estructura de la máquina. La canalización interna monobloque evita la acumulación de tubos entre válvulas, reduciendo drásticamente los puntos potenciales de fuga y optimizando el tiempo de respuesta neumático.
Cada isla puede configurarse con combinaciones flexibles de válvulas de 2×3/2 vías (NC/NO) y 5/2 vías monostables/biestables. Su estructura ultraligera de polímero reforzado la convierte en una opción idónea para instalaciones en ejes móviles, carros Z y cabezales de agarre robotizados donde cada gramo de masa inercial cuenta.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / CPV-SC-MP-VI |
| Serie / Concepto | CPV-SC (Smart Cube – Micro-compacto) |
| Conexión eléctrica (MP) | Conector Multipolo Sub-D (15 pines) o cable plano |
| Interfaz eléctrica (VI) | Conexión integrada de válvulas Valve Interface |
| Dimensiones del bloque | Ancho de válvula: 10 mm / Altura total: ~40 mm |
| Caudal nominal estándar | ~170 l/min |
| Número de posiciones de válvula | De 4 a 12 posiciones (hasta 16 bobinas/señales) |
| Tensión de funcionamiento | 24 V DC (±10%) |
| Presión de funcionamiento | 3 bar a 7 bar (o pilotaje externo de -0.9 a 7 bar) |
| Conexiones neumáticas de trabajo | Racores instantáneos integrados de 3 mm o 4 mm (QS-3 / QS-4) |
| Funciones de conmutación | 2×3/2 (NC/NO), 5/2 monostable y biestable |
| Grado de protección | IP40 / IP65 (según la variante de cabezal y conector) |
| Material del cuerpo | Poliamida reforzada / Aluminio anodizado |
Ventajas Principales
-
Miniaturización Smart Cube: Perfil micro-compacto de 40 mm de altura que permite su montaje en rincones inaccesibles para terminales estándar.
-
Cableado colectivo centralizado (MP): Conector Sub-D único que simplifica el armado eléctrico y reduce el tiempo de puesta en marcha.
-
Peso sumamente reducido: Ideal para herramientas de extremo de brazo robotizado (EOAT) y componentes en movimiento rápido.
-
Estructura monobloque sin tubos intermedios: Canalización interna de presión y escapes que minimiza el riesgo de fugas neumáticas.
-
Ideal para micromanipulación: Diseñado para la actuación de minicilindros, ventosas de vacío y pinzas de precisión en ensamblaje electrónico.
