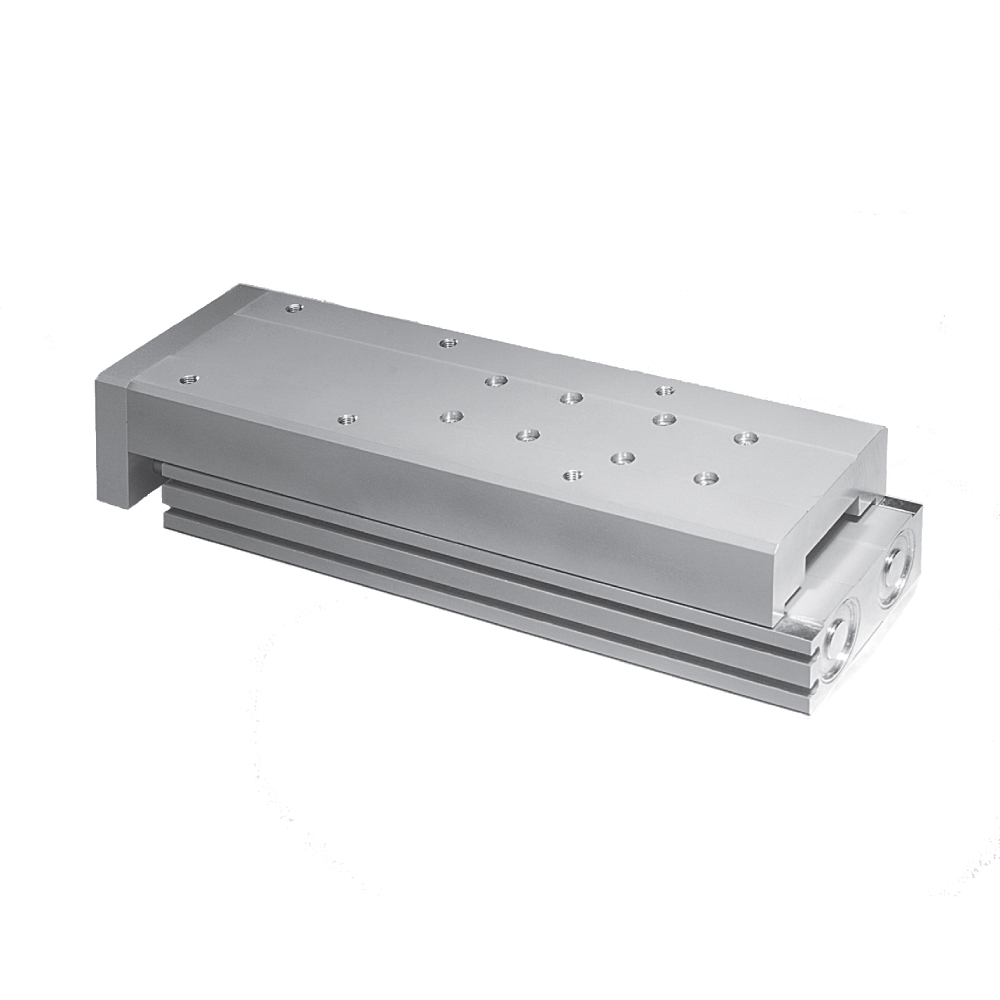

Esta mesa deslizante neumática (air table) está concebida para tareas de ensamblaje, manipulación de piezas, posicionamiento preciso y sistemas de transferencia en espacios reducidos. Gracias a su arquitectura de doble cilindro paralelo combinada con una sólida mesa de guiado rígidamente acoplada, el conjunto absorbe de forma excelente los momentos torsores y las fuerzas transversales que desestabilizarían a un cilindro convencional.
Su construcción robusta utiliza materiales de gran resistencia mecánica que aseguran un funcionamiento suave y una larga vida útil bajo ciclos de trabajo continuos. Asimismo, cuenta de serie con un émbolo magnético integrado, lo que permite la instalación rápida de sensores de proximidad para el control electrónico preciso de las posiciones finales del recorrido.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Fabricante / Referencia | IMI Norgren / TBA-1250-M |
| Tipo de actuador | Mesa neumática deslizante de doble agujero (Doble efecto) |
| Diámetro del émbolo | 12 mm |
| Longitud de carrera | 50 mm |
| Sistema de guiado | Mesa deslizante integrada de alta rigidez torsional |
| Detección de posición | Émbolo magnético integrado (compatible con sensores M/50) |
| Fluido de trabajo | Aire comprimido filtrado (lubricado o sin lubricar) |
| Rango de temperatura | -20 °C a +80 °C |
Ventajas Principales
-
Plataforma de trabajo integrada: Su mesa deslizante superior ofrece una base firme y directa para el montaje sencillo de utillajes y cargas.
-
Alta resistencia a momentos flectores: La estructura de doble cilindro absorbe eficazmente las fuerzas transversales y evita la rotación de la carga.
-
Formato compacto: Optimiza al máximo el espacio en bancadas automatizadas y dispositivos de precisión.
-
Detección magnética: Facilita el control electrónico de los límites de carrera mediante sensores de proximidad estándar.
