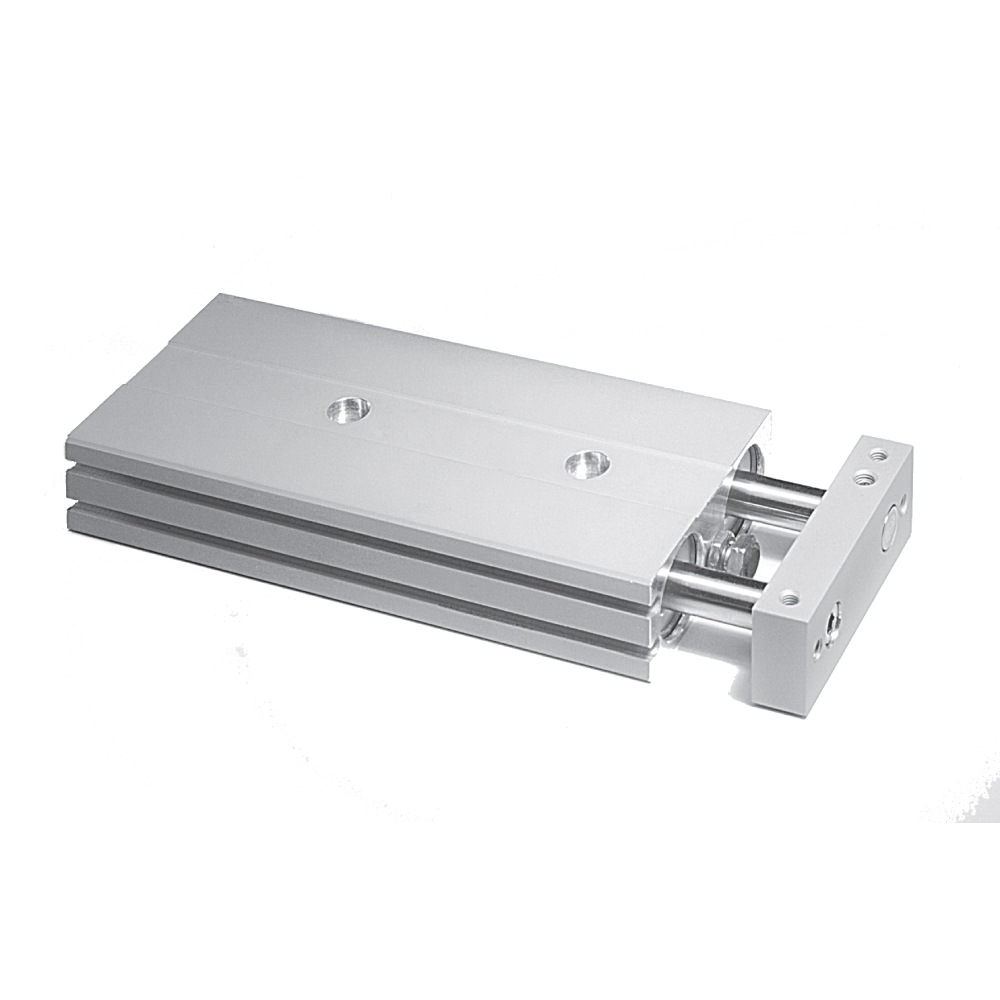

Este actuador de doble vástago está concebido para tareas industriales que exigen un posicionamiento de alta precisión, sujeción o elevación en espacios reducidos. Al disponer de dos cilindros paralelos integrados en un solo cuerpo compacto con una placa de unión común, el conjunto absorbe eficazmente las cargas laterales y los momentos torsores que desestabilizarían a un cilindro convencional de vástago simple.
Su construcción robusta utiliza materiales de gran resistencia mecánica que aseguran un funcionamiento suave y una larga vida útil bajo ciclos de trabajo continuos. Asimismo, cuenta con émbolo magnético integrado de serie, lo que permite la instalación rápida de sensores de proximidad para el control electrónico preciso de las posiciones del recorrido.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Fabricante / Referencia | IMI Norgren / TB-3275-M |
| Tipo de actuador | Cilindro básico de doble agujero y doble efecto |
| Diámetro del émbolo | 32 mm |
| Longitud de carrera | 75 mm |
| Anti-rotación | Diseño de doble vástago sincronizado para estabilidad torsional |
| Detección de posición | Émbolo magnético integrado (compatible con sensores M/50) |
| Fluido de trabajo | Aire comprimido filtrado (lubricado o sin lubricar) |
| Rango de temperatura | -20 °C a +80 °C |
Ventajas Principales
-
Diseño anti-rotación: Los vástagos sincronizados evitan el giro de la carga, garantizando una alineación perfecta durante todo el desplazamiento.
-
Alta capacidad de fuerza: Su diámetro de 32 mm proporciona un empuje potente y estable para aplicaciones de exigencia moderada-alta.
-
Resistencia a cargas laterales: Su estructura de doble orificio absorbe eficazmente las fuerzas transversales sin necesidad de guías adicionales.
-
Detección magnética: Facilita la supervisión electrónica de los límites de carrera mediante sensores de proximidad estándar.
