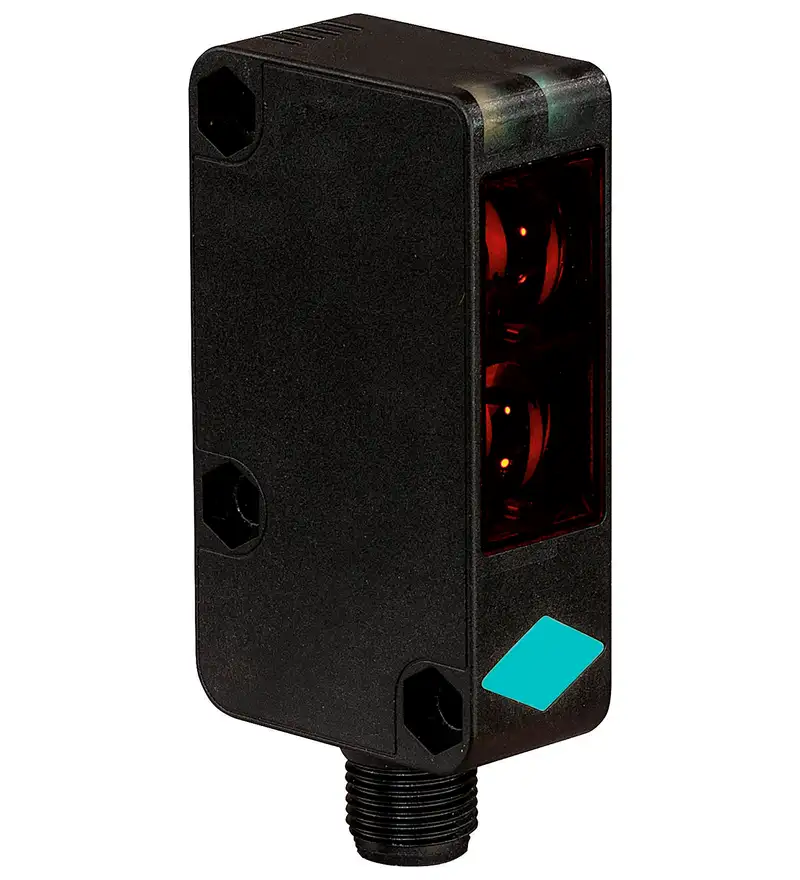

El sensor fotoeléctrico RL31-54/73c/136 forma parte de la serie RL31 de Pepperl+Fuchs, reconocida por combinar un diseño mecánico industrial de alta resistencia con una electrónica avanzada que no requiere elementos mecánicos de ajuste manual, lo que simplifica su instalación y evita descalibraciones por manipulación.
Su principio de funcionamiento se basa en la emisión de luz roja modulada (630 nm) enviada hacia un reflector situado en el extremo opuesto. La presencia del filtro polarizador garantiza que el sensor reconozca únicamente la luz reflejada y despolarizada por el catadióptrico/reflector, ignorando destellos directos provocados por objetos metálicos brillantes, plásticos pulidos o superficies húmedas que crucen el haz de luz.
El modelo /136 incorpora dos salidas electrónicas Push-Pull (contrafase), lo que permite una integración versátil y directa en tarjetas de entrada PNP o NPN de cualquier autómata programable (PLC) sin necesidad de reconfigurar hardware. Cuenta con indicadores LED de alta visibilidad para alimentación (Power) y reserva de funcionamiento (Signal/Function), asegurando un diagnóstico rápido de alineación y suciedad en la lente sin requerir equipos adicionales.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Pepperl+Fuchs / RL31-54/73c/136 |
| Número de pieza | 183811 |
| Tipo de sensor | Barrera por reflexión con filtro de polarización (Retroreflective) |
| Rango de detección efectivo | 0 m a 9 m (con reflector de referencia C110-2) |
| Límite de alcance (umbral) | 12 m |
| Fuente de luz / Tipo | LED / Luz roja visible modulada (630 nm) |
| Filtro polarizador | Sí (protección antirreflectante contra objetos brillantes) |
| Tensión de funcionamiento | 10 V DC a 30 V DC (Ondulación residual 10%) |
| Modo de conmutación | Conmutación en oscuro (Dark-ON) |
| Tipo de salida | 2 salidas Push-Pull (contrafase), protegidas contra cortocircuitos y polaridad invertida |
| Corriente de conmutación / Frecuencia | Máx. 100 mA / Frecuencia máx. 500 Hz (Tiempo de respuesta ≤ 1 ms) |

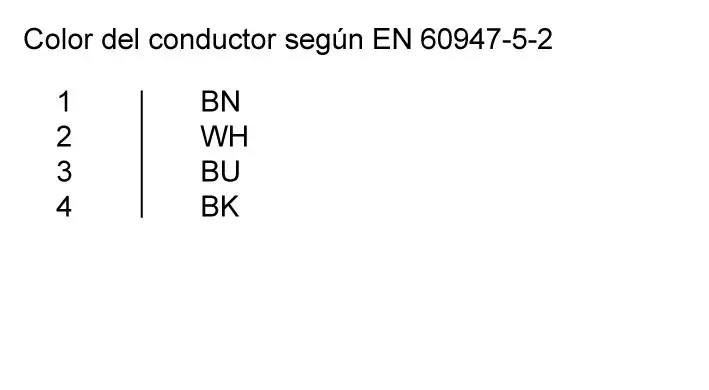

| Conexión eléctrica | Conector macho M12 x 1 (4 polos) |

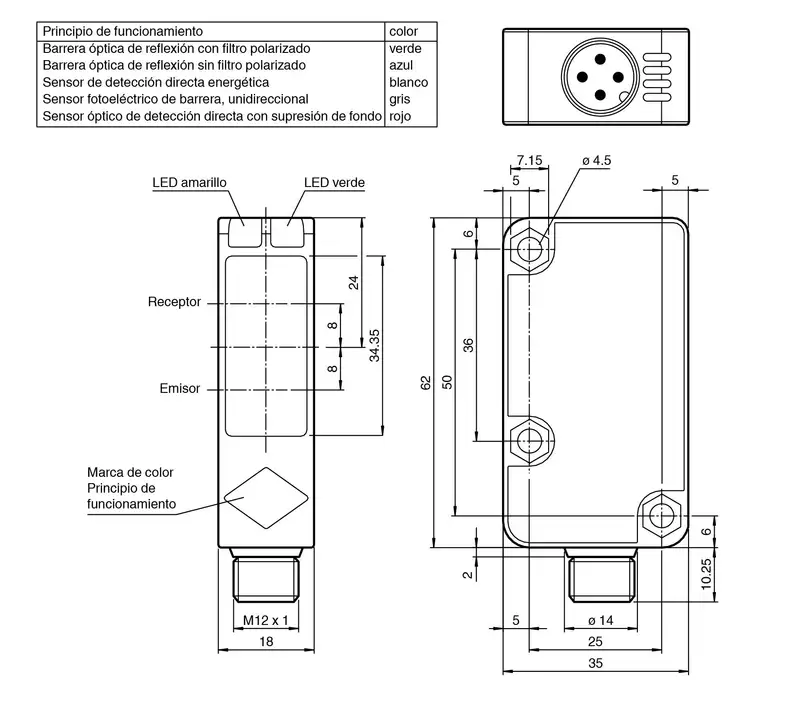

| Dimensiones de la carcasa | 18 mm (Ancho) x 62 mm (Alto) x 35 mm (Profundidad) |
| Grado de protección / Clase | IP67 / Clase de protección II |
| Materiales | Carcasa: Plástico (Policarbonato/ABS) / Cubierta óptica: PMMA |
| Temperatura de funcionamiento | -30 °C a +55 °C |
Ventajas Principales
-
Filtro de polarización antirreflectante: Previene falsos disparos provocados por el reflejo directo en objetos pulidos, brillantes o embalajes con film transparente.
-
Salida universal Push-Pull (4 en 1): Compatible con esquemas de control PNP y NPN, reduciendo la necesidad de mantener múltiples códigos de repuesto en inventario.
-
Elevada reserva de funcionamiento: Alcance efectivo de hasta 9 metros que garantiza un funcionamiento estable incluso en entornos industriales con polvo o condensación ligera.
-
Indicación LED de gran visibilidad: Indicadores claros de estado de alimentación y parpadeo de advertencia para alineación y mantenimiento preventivo.
-
Construcción estanca IP67: Carcasa compacta sin potenciómetros expuestos, ideal para entornos con vibraciones y lavados industriales.
