El conector instantáneo reductor Festo QSM-6-4 (N.º de artículo 153326) forma parte de la gama miniaturizada QSM (Quick Star Micro) de Festo. Este componente combina en un único cuerpo en forma de L a 90° la función de cambio de dirección angular con la transición de caudal entre mangueras de 6 mm y 4 mm, siendo idóneo para instalaciones mecánicas de alta densidad, cabezales robóticos y herramientas de manipulación.

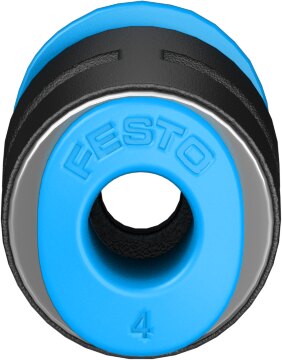

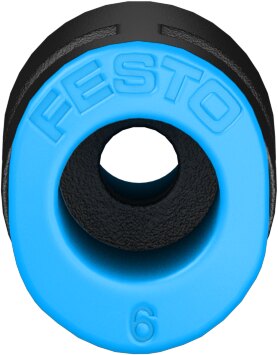

Su mecanismo de fijación integra en cada toma una garra de retención fabricada en acero inoxidable de alta aleación que garantiza un agarre mecánico firme sobre el tubo flexible frente a picos de presión o vibraciones operativas. La junta interna de caucho nitrílico (NBR) asegura una estanqueidad impecable tanto en aplicaciones de presión como de vacío. Para realizar modificaciones o tareas de mantenimiento, los anillos extractores azules situados en cada toma permiten liberar los tubos manualmente y sin esfuerzo.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSM-6-4 |
| Número de artículo | 153326 |
| Diseño del racor | Forma en L (90°), unión reductora manguera a manguera / línea Micro |
| Conexión neumática 1 | Para tubo flexible de Ø exterior 6 mm |
| Conexión neumática 2 | Para tubo flexible de Ø exterior 4 mm |
| Diámetro nominal | 2.7 mm |
| Presión de funcionamiento | -0.95 bar a 14 bar (apto para vacío) |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | PBT (Tereftalato de polibutileno) |
| Mecanismo de fijación | Garra de retención en acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Peso aproximado | 4.2 g |
Ventajas Principales
-
Reducción y giro angular en un solo componente: Permite pasar de un diámetro de 6 mm a 4 mm realizando un giro de 90° sin necesidad de añadir racores intermedios.
-
Diseño Ultra Compacto (Serie Micro): Estructura miniaturizada y ligera, perfecta para pinzas de manipulación o zonas con restricciones de espacio severas.
-
Conexión instantánea sin herramientas: Sistema de acoplamiento a presión manual en ambas tomas que agiliza el montaje.
-
Sujeción mecánica de alta seguridad: Pinza interna en acero inoxidable que previene desacoples involuntarios causados por vibraciones o fluctuaciones de flujo.
-
Amplia compatibilidad de tubos: Diseñado para conectarse con la línea de tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN).
