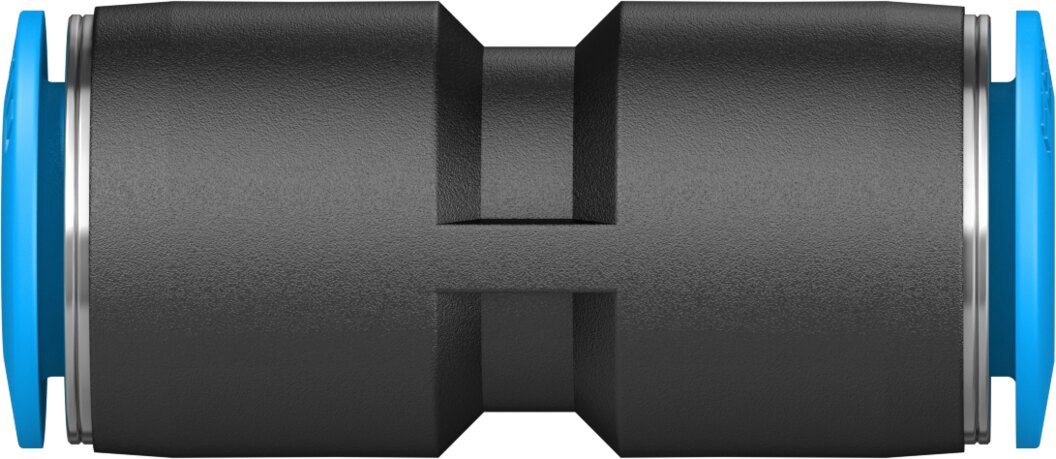

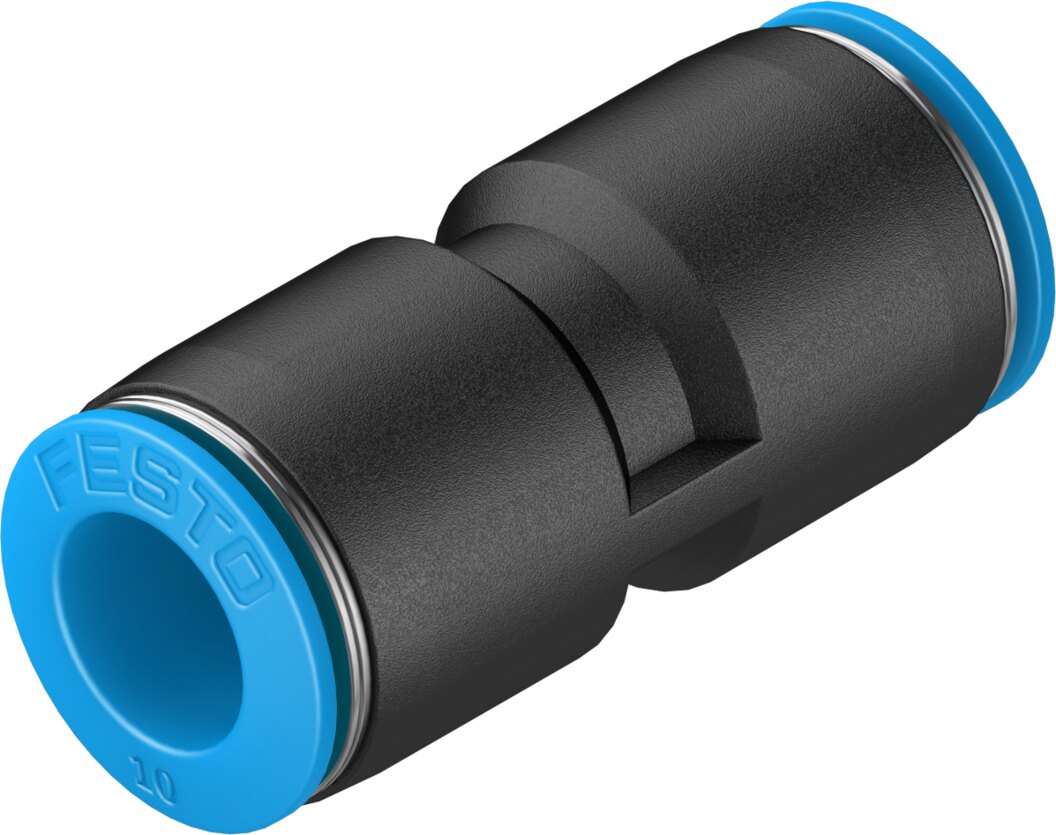

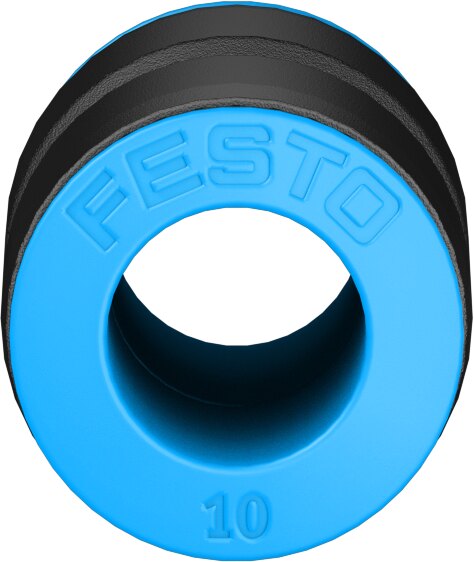

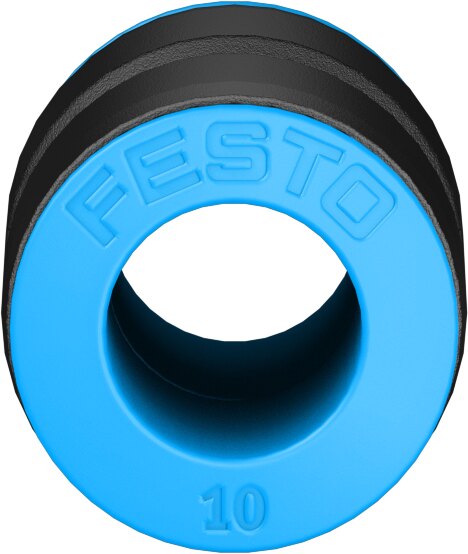

El conector instantáneo Festo QS-10 (N.º de artículo 153034) pertenece a la línea estándar de la serie Quick Star (QS) de Festo. Este componente es una solución idónea para la prolongación, reparación o empalme recto de líneas de manguera neumáticas en sistemas automatizados e industriales.
A diferencia de los conectores con rosca, este modelo cuenta con tomas instantáneas en ambos extremos (manguera a manguera de 10 mm). Incorpora una garra de retención interna fabricada en acero inoxidable de alta aleación que fija firmemente la manguera sin dañarla, sumada a una junta de goma de nitrilo (NBR) para evitar fugas. Para desmontar el tubo, basta con presionar el aro extractor azul integrado.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QS-10 |
| Número de artículo | 153034 |
| Tipo de conexión | Unión recta manguera a manguera (Push-in / Push-pull) |
| Conexión neumática 1 | Para tubo flexible de Ø exterior 10 mm |
| Conexión neumática 2 | Para tubo flexible de Ø exterior 10 mm |
| Diámetro nominal | 9 mm |
| Presión de funcionamiento | -0.95 bar a 14 bar (apto para vacío) |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material de la carcasa | PBT (Tereftalato de polibutileno) |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Junta de estanqueidad | NBR (Caucho nitrílico) |
| Peso aproximado | 16 g |
Ventajas Principales
-
Conexión rápida sin herramientas: Facilita la unión directa y segura entre dos tramos de tubo con solo presionar.
-
Fijación firme y duradera: Mecanismo de garras en acero inoxidable que garantiza la sujeción sin dañar las mangueras.
-
Apto para presión y vacío: Rango operativo amplio que abarca desde la aspiración por vacío (-0.95 bar) hasta presiones de trabajo de hasta 14 bar.
-
Amplia compatibilidad: Funciona perfectamente con mangueras plásticas estándar de Festo como PUN, PAN, PEN o PFAN de 10 mm.
