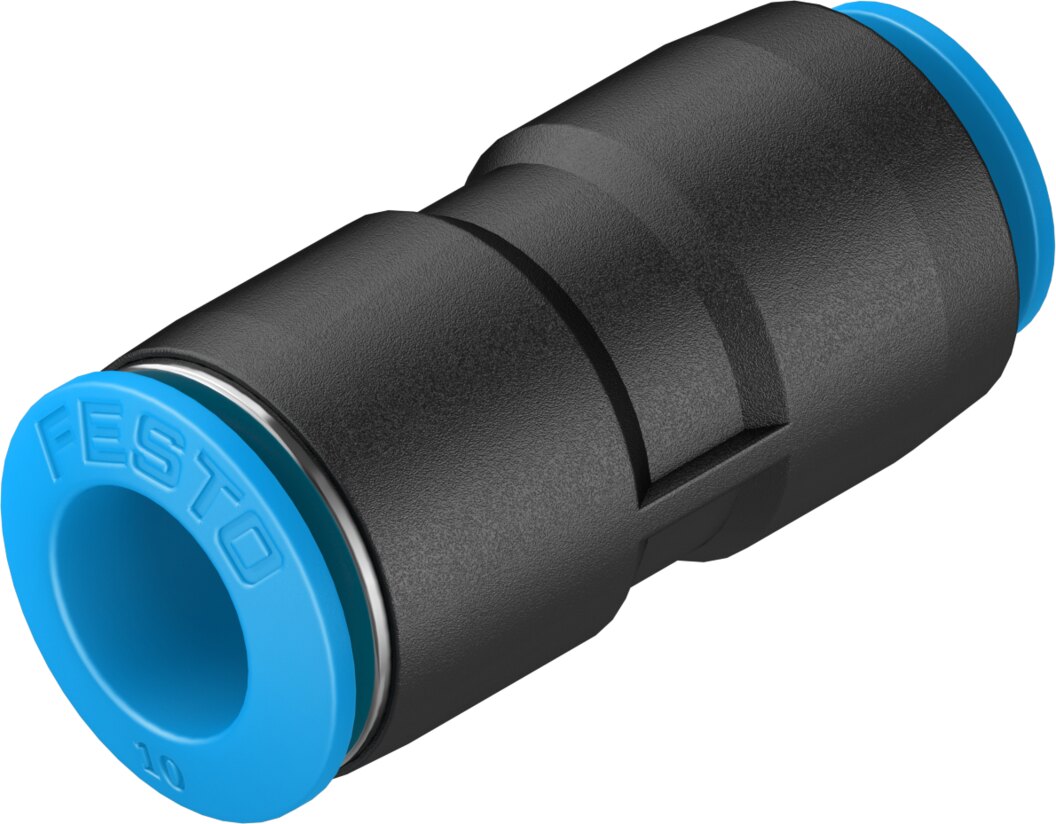

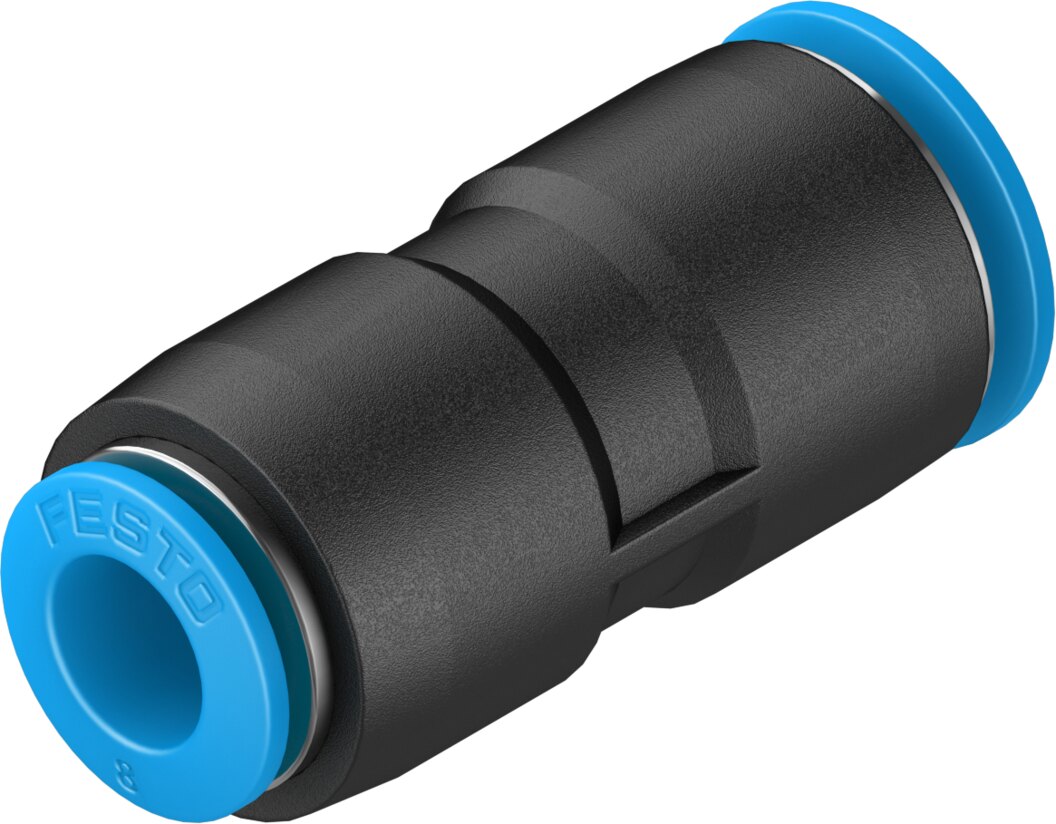

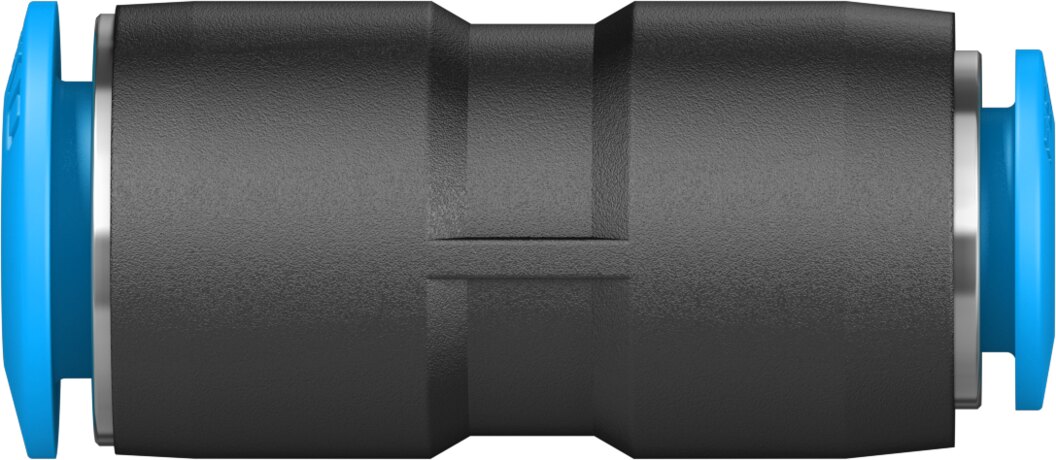

El acoplamiento reductor Festo QS-10-8 (N.º de artículo 153039) forma parte de la serie Quick Star (QS) de Festo, desarrollada para facilitar interconexiones seguras y eficientes en sistemas de automatización industrial. Este modelo específico actúa como un puente directo entre dos líneas de manguera de calibres diferentes, eliminando la necesidad de combinar adaptadores adicionales.
Su diseño funcional tipo Push-pull utiliza anillos de extracción azules en ambos extremos y garras de sujeción interna fabricadas en acero inoxidable de alta calidad. Estas garras retienen con firmeza el tubo neumático sin deformar su superficie, mientras que una junta interior de nitrilo (NBR) asegura una estanqueidad total. El paso de aire se adapta de forma fluida de la toma de mayor tamaño a la de menor diámetro, reduciendo las pérdidas de carga en el circuito.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QS-10-8 |
| Número de artículo | 153039 |
| Tipo de conector | Unión recta manguera a manguera (reductora) |

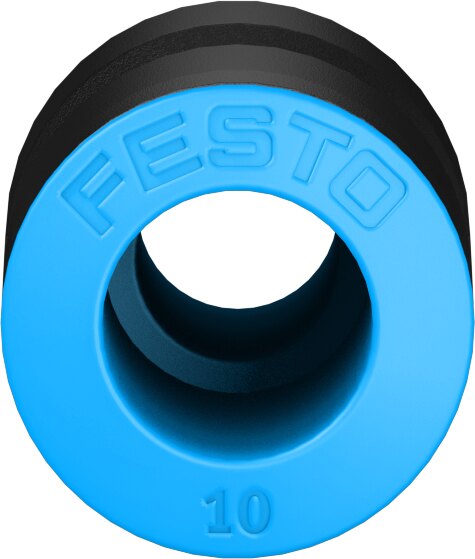

| Conexión neumática 1 | Para tubo flexible de Ø exterior 10 mm |

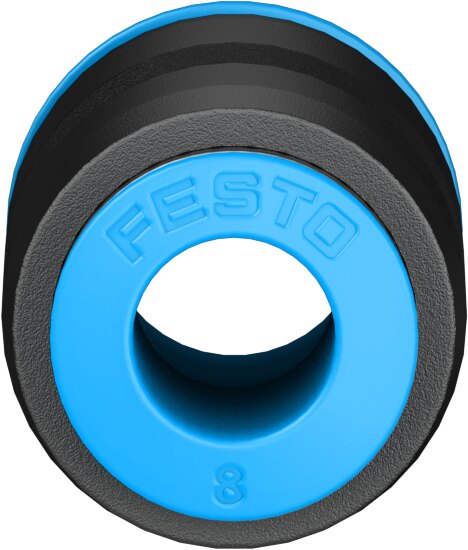

| Conexión neumática 2 | Para tubo flexible de Ø exterior 8 mm |
| Presión de funcionamiento | -0.95 bar a 14 bar (apto para vacío) |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material de la carcasa | PBT (Tereftalato de polibutileno) |
| Mecanismo de fijación | Garra de retención de acero inoxidable |
| Junta de estanqueidad | NBR |
| Anillo de extracción | POM azul |
Ventajas Principales
-
Reducción de calibre simplificada: Permite conectar directamente líneas de 10 mm a 8 mm en un único componente compacto.
-
Montaje y desmontaje sin herramientas: Inserción directa de las mangueras a presión y liberación rápida mediante el aro extractor.
-
Apto para vacío y alta presión: Funciona de forma constante en rangos desde -0.95 bar hasta 14 bar.
-
Alta compatibilidad: Compatible con la gama habitual de tubos plásticos calibrados exteriormente como PUN, PAN, PEN o PFAN de Festo.
