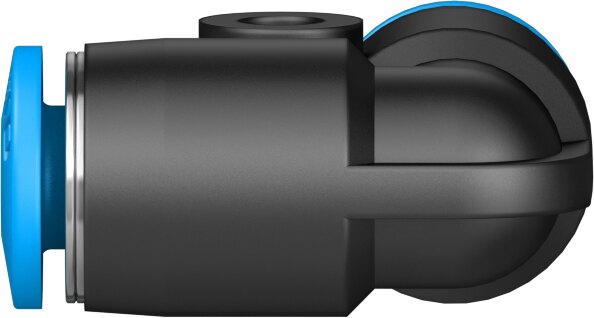

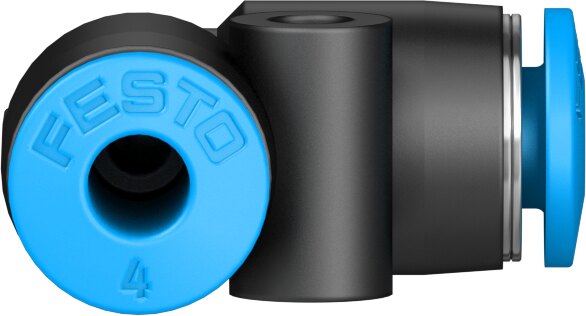

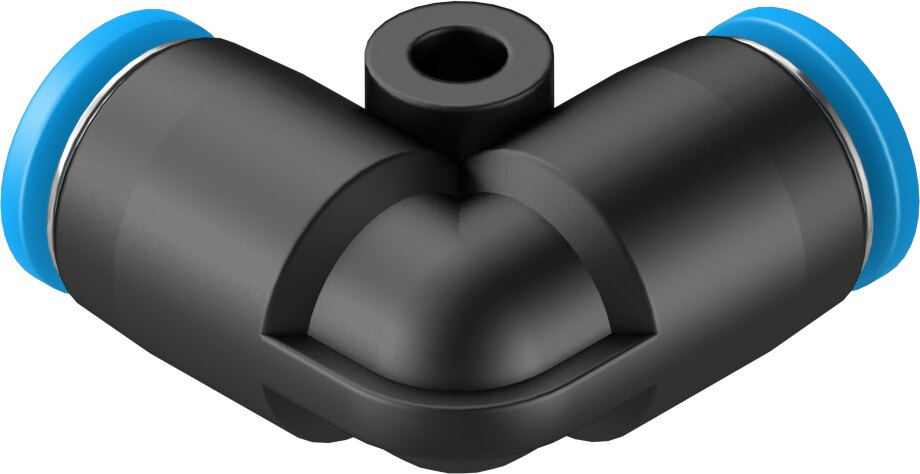

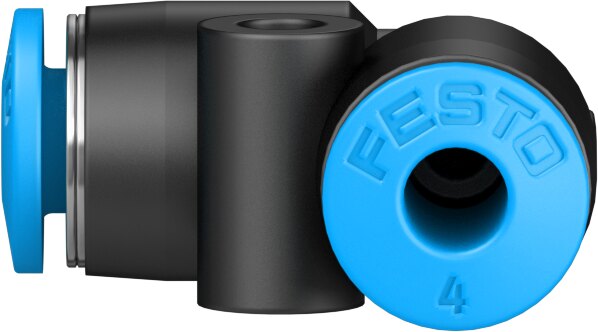

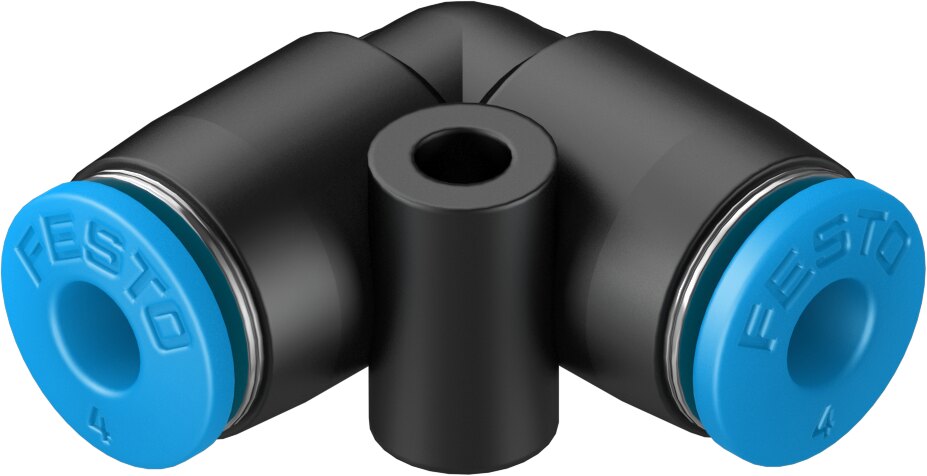

El conector instantáneo Festo QSL-4 (N.º de artículo 153070) forma parte de la gama estándar Quick Star (QS) de Festo. Este componente en forma de L a 90° es la solución idónea para canalizar o redirigir trazados de tubos flexibles de 4 mm en esquinas y espacios extremadamente reducidos, evitando la deformación o el estrangulamiento de la manguera.
Su mecanismo de fijación Push-pull integra en cada extremo una garra de sujeción de acero inoxidable de alta aleación que aprisiona el tubo firmemente sin dañarlo, soportando vibraciones y fluctuaciones de presión. La junta interna de caucho nitrílico (NBR) asegura una estanqueidad total libre de fugas. Para desconectar el tubo, basta con presionar manualmente los anillos extractores azules situados en cada toma.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSL-4 |
| Número de artículo | 153070 |
| Diseño del racor | Forma en L (90°), unión manguera a manguera |
| Conexión neumática 1 | Para tubo flexible de Ø exterior 4 mm |
| Conexión neumática 2 | Para tubo flexible de Ø exterior 4 mm |
| Diámetro nominal | 3.4 mm |
| Presión de funcionamiento | -0.95 bar a 14 bar (apto para vacío) |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | PBT (Tereftalato de polibutileno) |
| Mecanismo de fijación | Garra de retención en acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Peso aproximado | 6 g |
Ventajas Principales
-
Desviación angular limpia (90°): Permite giros eficientes en la canalización de tubos de 4 mm previniendo estrangulamientos en la línea.
-
Conexión instantánea sin herramientas: Empalme manual a presión en ambos extremos que agiliza el montaje y mantenimiento.
-
Sujeción de alta resistencia: Pinza interna de acero inoxidable que evita desacoples accidentales por tirones o vibraciones.
-
Rango amplio de trabajo: Funciona con total fiabilidad tanto en aplicaciones de vacío (-0.95 bar) como a altas presiones de hasta 14 bar.
-
Compatibilidad completa: Optimizado para tubos flexibles calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 4 mm).
