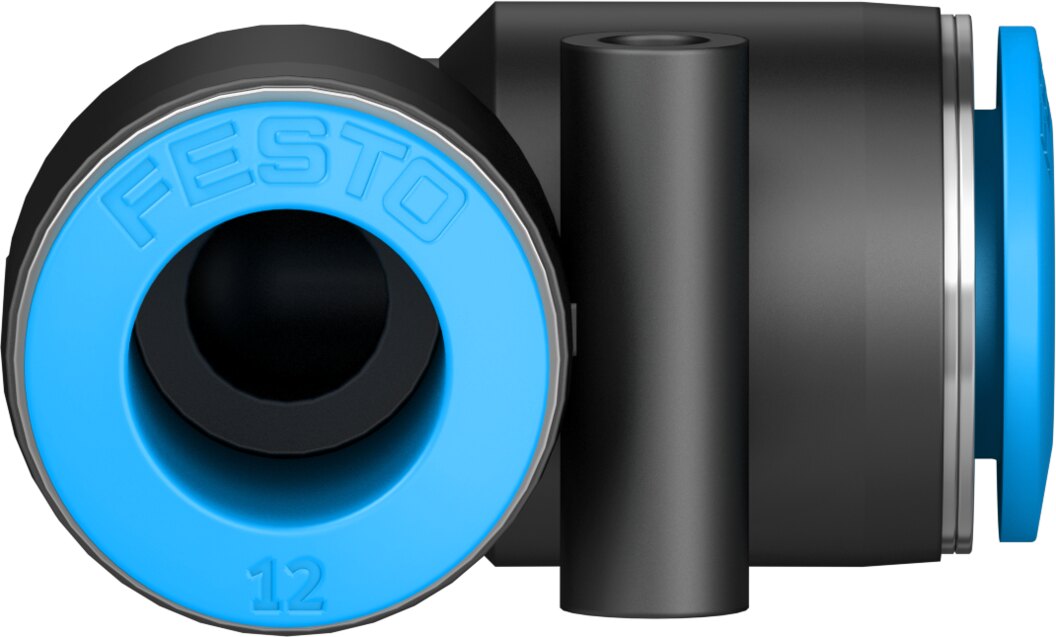

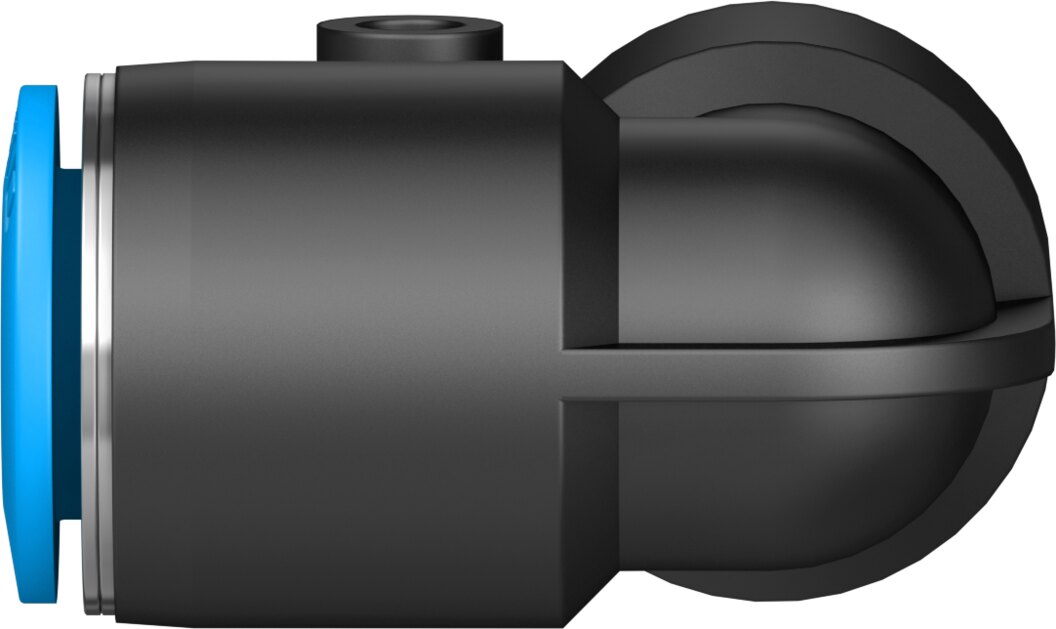

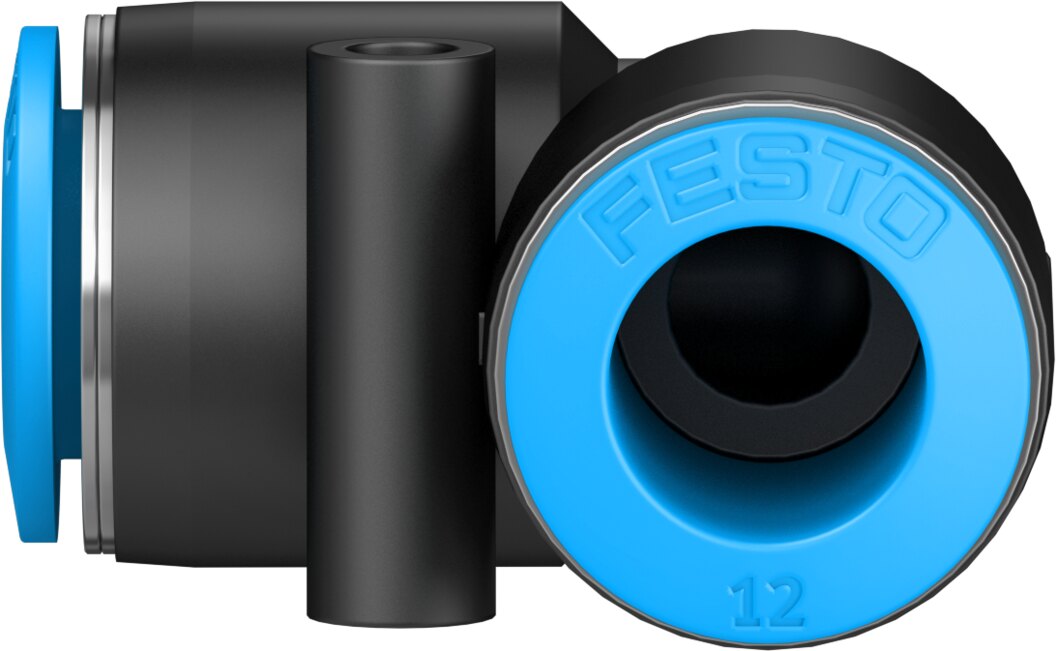

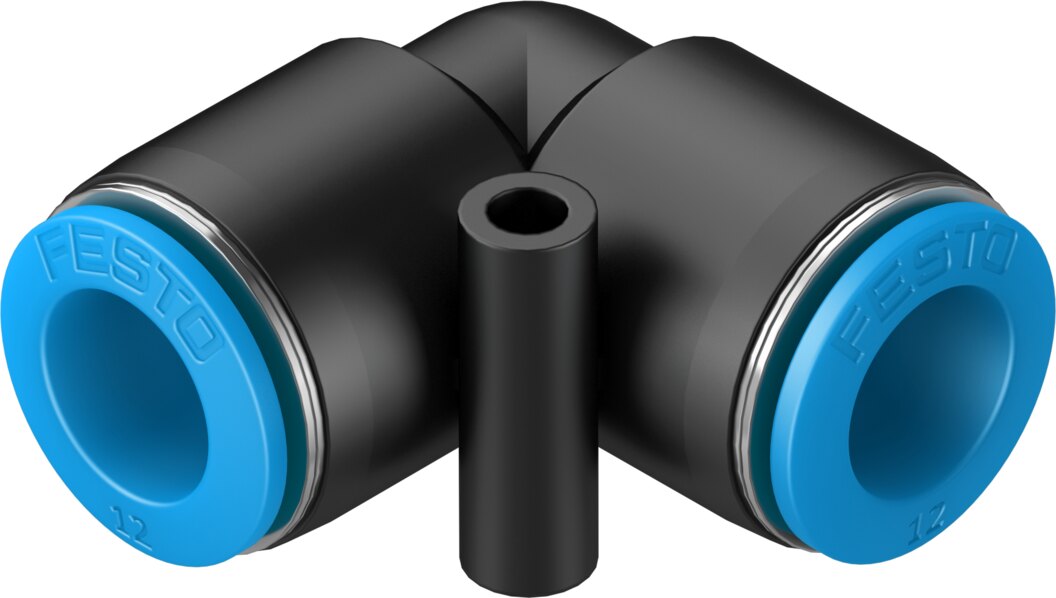

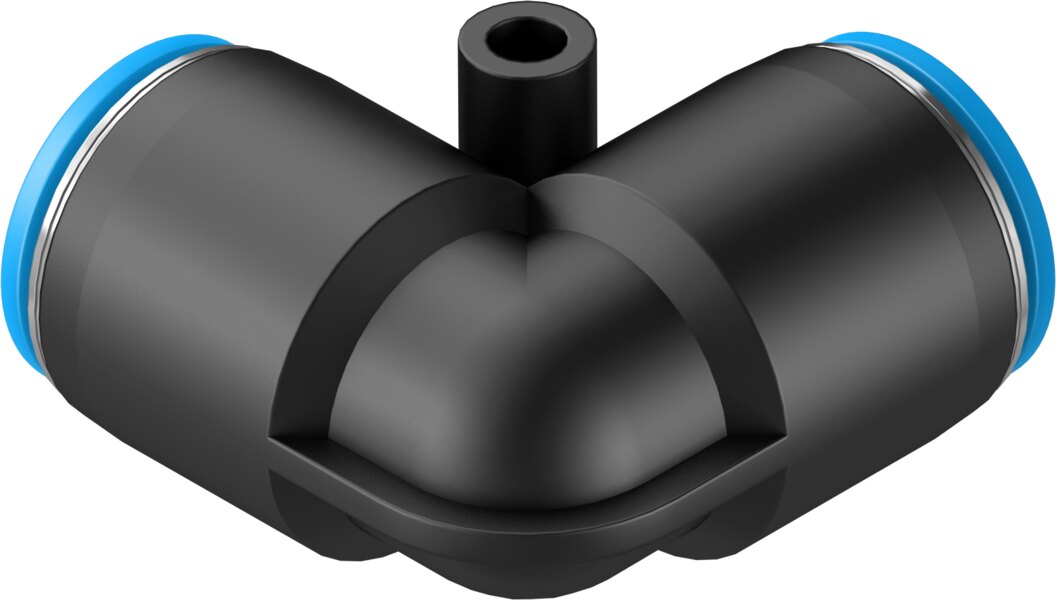

El conector instantáneo Festo QSL-153075 (QSL-12) pertenece a la célebre serie Quick Star (QS) de Festo. Este componente en forma de L a 90° es la solución ideal para empalmar o redirigir trazados de tubos flexibles de 12 mm en esquinas y pasajes estrechos, evitando el estrangulamiento o la deformación por doblez excesivo de las mangueras.
Su sistema de retención Push-pull integra en cada extremo una garra de sujeción fabricada en acero inoxidable de alta aleación, la cual aprisiona la manguera firmemente sin dañarla y soporta tirones o picos bruscos de presión. La junta de goma nitrílica (NBR) garantiza un sellado neumático estanco y sin fugas. Para desconectar el tubo, basta con presionar manualmente los anillos extractores azules para liberar la línea al instante.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSL-12 |
| Número de artículo | 153075 |
| Diseño del racor | Forma en L (90°), unión manguera a manguera |
| Conexión neumática 1 | Para tubo flexible de Ø exterior 12 mm |
| Conexión neumática 2 | Para tubo flexible de Ø exterior 12 mm |
| Diámetro nominal | 10 mm |
| Presión de funcionamiento | -0.95 bar a 14 bar (apto para vacío) |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | PBT (Tereftalato de polibutileno) |
| Mecanismo de fijación | Garra de retención en acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Peso aproximado | 22 g |
Ventajas Principales
-
Desviación angular limpia (90°): Facilita giros en la canalización de tubos de 12 mm previniendo estrangulamientos en la línea.
-
Conexión instantánea sin herramientas: Empalme manual a presión en ambos extremos para agilizar los trabajos de montaje y mantenimiento.
-
Sujeción de alta resistencia: Pinza de acero inoxidable que evita desacoples mecánicos por tirones o vibraciones operativas.
-
Rango versátil de presión: Funciona de manera fiable tanto en aplicaciones de vacío (-0.95 bar) como en redes de alta presión (hasta 14 bar).
-
Compatibilidad completa: Optimizado para tubos flexibles plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 12 mm).
