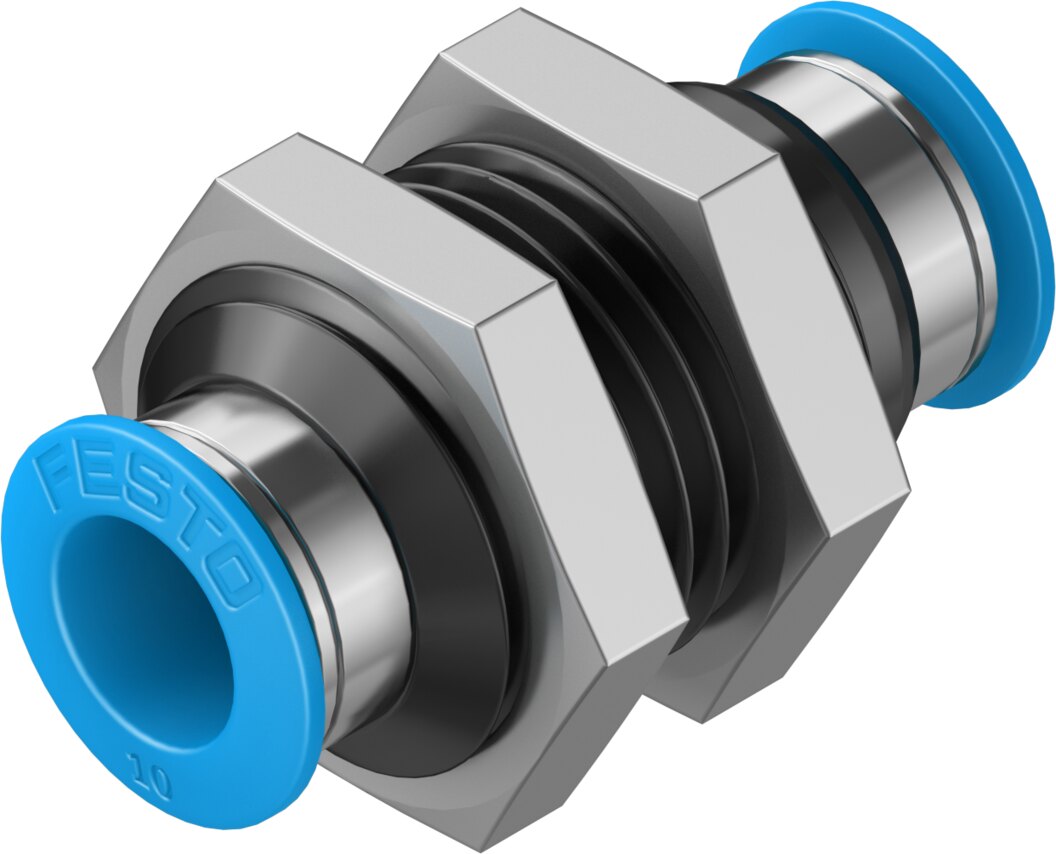

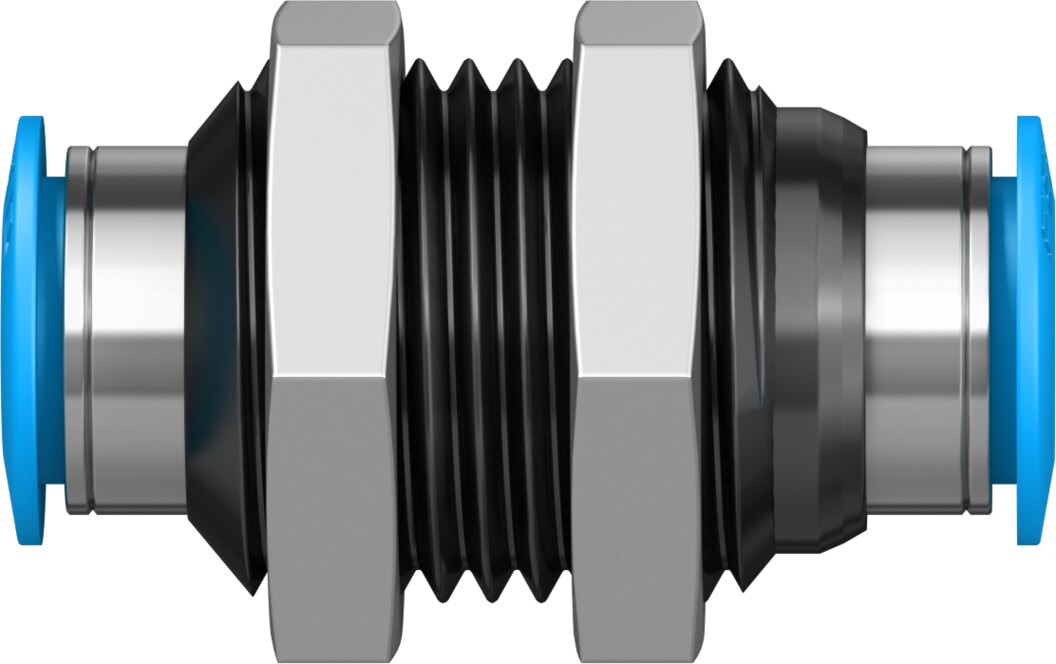

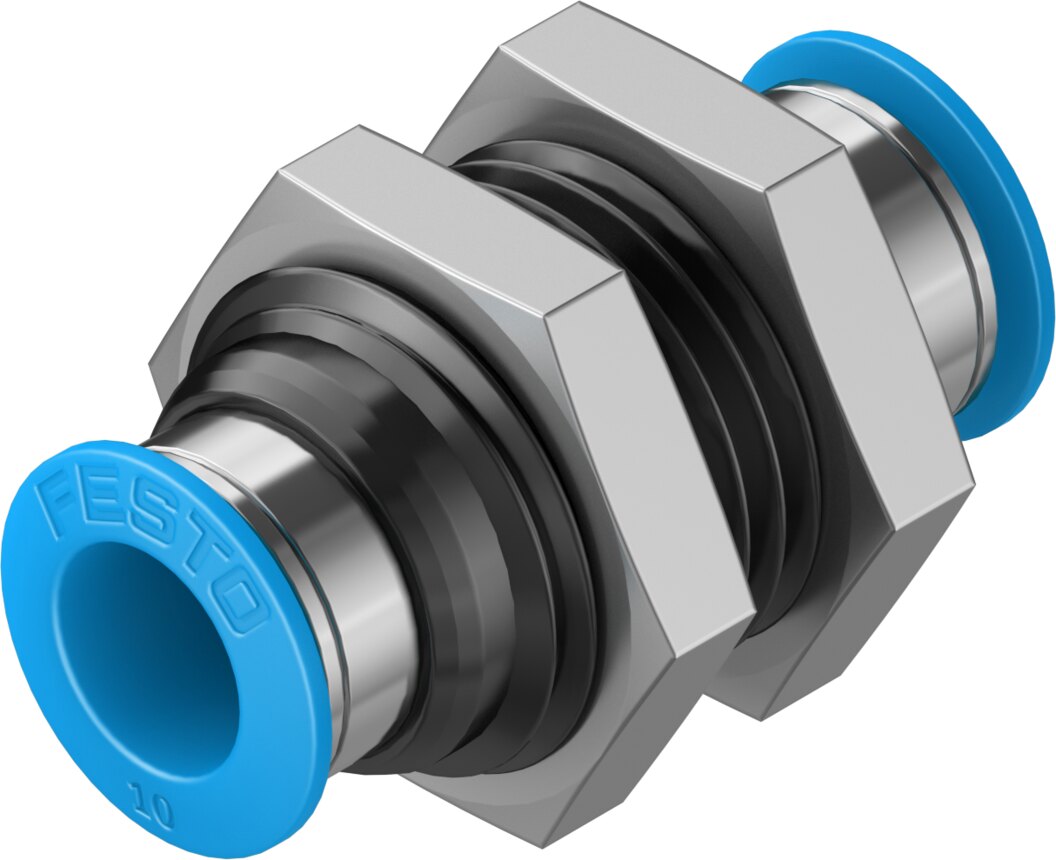

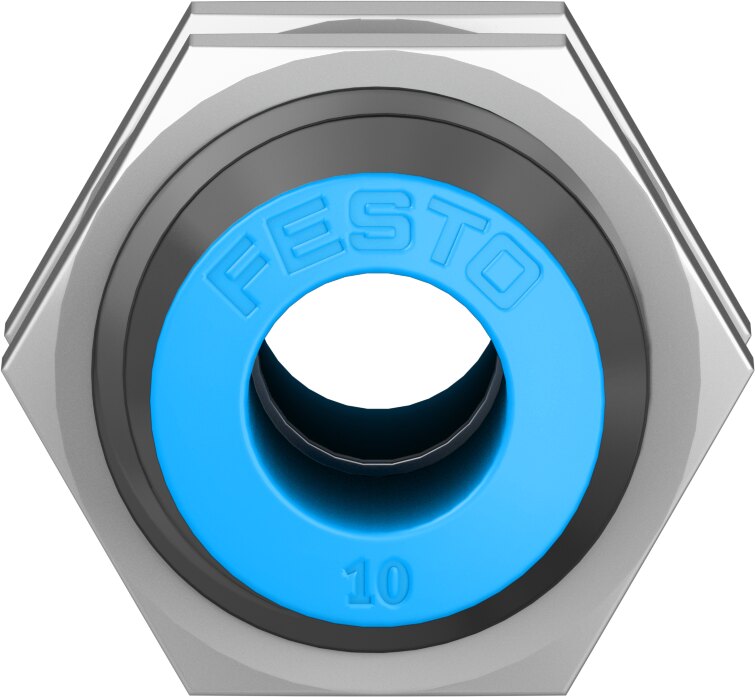

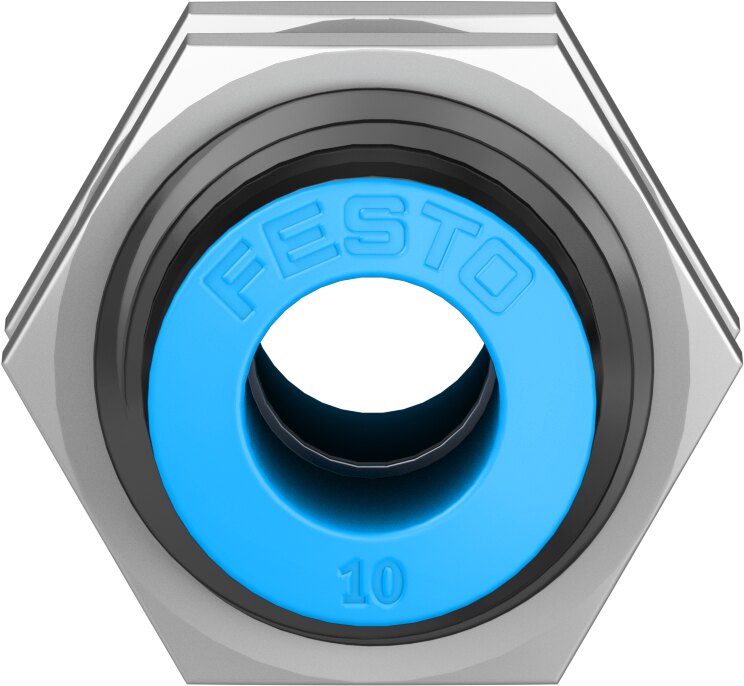

El conector neumático pasamuros Festo QSS-10 (N.º de artículo 153155) pertenece a la serie QSS (Quick Star Bulkhead) de Festo. Este componente ha sido diseñado específicamente para realizar transiciones neumáticas seguras y estéticas a través de mamparas, placas de soporte o paredes de armarios de automatización, manteniendo la independencia entre el interior del cuadro y el entorno exterior.
Su cuerpo incluye un roscado métrico exterior prolongado junto con una tuerca de apriete que permite fijar el racor firmemente sobre taladros en paneles de hasta varios milímetros de grosor. En ambos extremos, dispone del sistema de acoplamiento instantáneo para tubo de 10 mm, integrando garras de retención en acero inoxidable de alta aleación para evitar el desacople fortuito ante tirones o vibraciones. Las juntas internas de caucho nitrílico (NBR) aseguran una estanqueidad óptima tanto en líneas de presión estándar como en circuitos de vacío, mientras que los anillos extractores azules facilitan la desconexión rápida manual de los tubos sin herramientas.
Especificaciones Técnicas Clave
Ventajas Principales
-
Fijación firme en paneles: Permite un paso limpio y mecánicamente robusto a través de armarios de control y chapa.
-
Conexión instantánea bilaterial: Empalme rápido a presión (Push-in) para mangueras de 10 mm en ambos lados de la pared.
-
Sujeción de gran resistencia: Pinzas internas en acero inoxidable que absorben las tensiones mecánicas y evitan desacoples.
-
Cierre hermético versátil: Apto tanto para presiones neumáticas de hasta 14 bar como para aplicaciones de vacío industrial (-0.95 bar).
-
Compatibilidad completa: Optimizado para operar con la gama de tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 10 mm).
