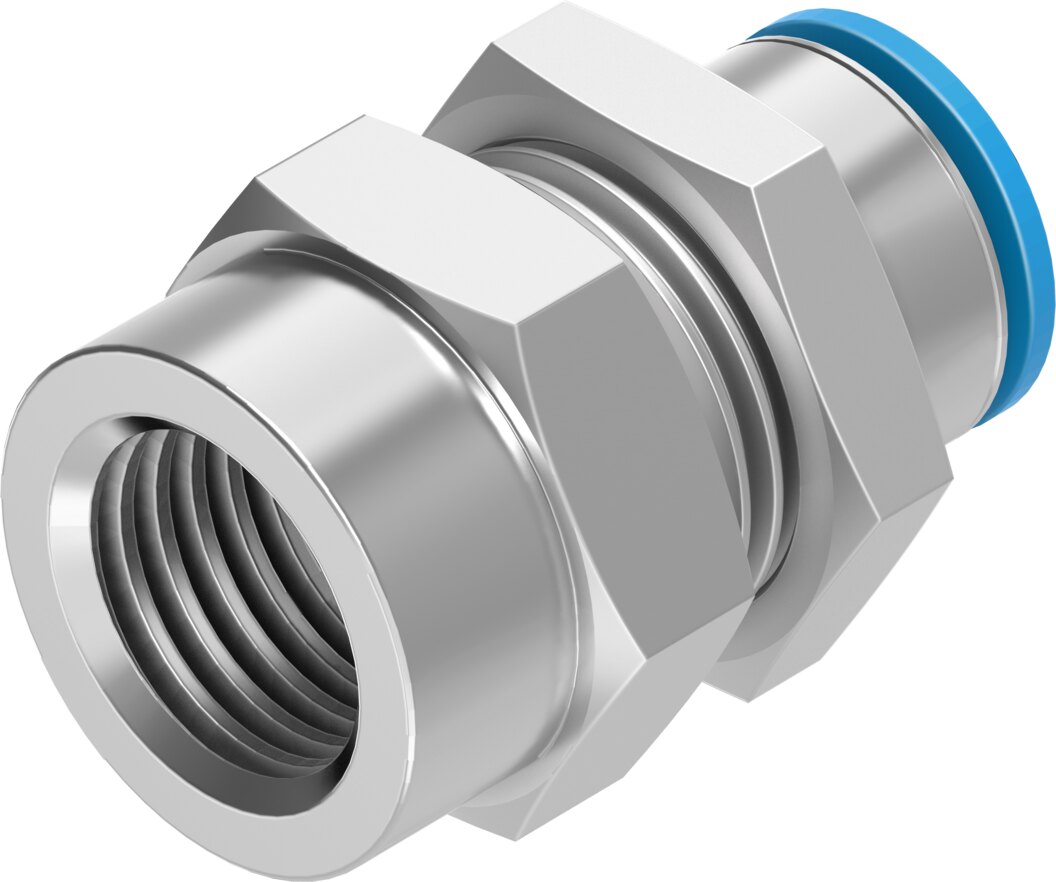

El conector neumático pasamuros Festo QSSF-1/4-10-B (N.º de artículo 153168) pertenece a la serie QSSF (Quick Star Bulkhead Female Thread) de Festo. Este componente ha sido concebido para facilitar transiciones mecánicas y neumáticas a través de paneles, placas de soporte o chapa de armarios de automatización, cuando se requiere acoplar una línea tubular proveniente del exterior con una conexión roscada o manómetro interno.
Su estructura de latón niquelado incorpora una rosca exterior prolongada que, junto con su tuerca de fijación, permite sujetar el racor sólidamente sobre taladros de montaje. En el puerto interno (Conexión 1) equipa una rosca hembra cilíndrica G1/4 (BSPP), mientras que en el puerto opuesto (Conexión 2) integra el sistema de retención rápida para tubo de 10 mm. La manguera queda fijada mediante una garra de retención en acero inoxidable de alta aleación que absorbe las tensiones mecánicas y tirones, junto con una junta de NBR para garantizar estanqueidad total en presión continua o vacío. El anillo extractor azul permite realizar la desconexión rápida manual de los tubos sin necesidad de herramientas.
Especificaciones Técnicas Clave
Ventajas Principales
-
Paso de panel con adaptación a rosca: Combina el paso a través de chapa con la transición de tubo de 10 mm a rosca hembra G1/4 en un solo cuerpo.
-
Fijación firme y estable: Tuerca hexagonal de gran superficie que asegura un montaje mecánico robusto sobre paneles o cuadros de control.
-
Sujeción de gran resistencia: Pinza interna de acero inoxidable que evita desacoples mecánicos por tirones o vibraciones del tubo.
-
Cierre hermético versátil: Apto para aplicaciones de vacío industrial (-0.95 bar) y presión neumática de hasta 14 bar.
-
Compatibilidad completa: Optimizado para operar con la gama de tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 10 mm).
