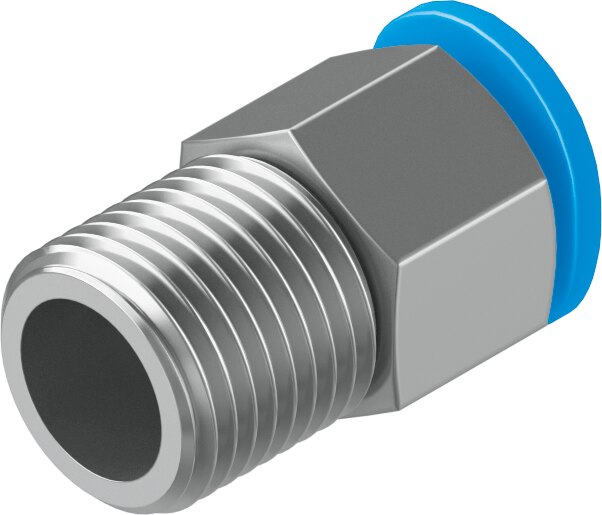

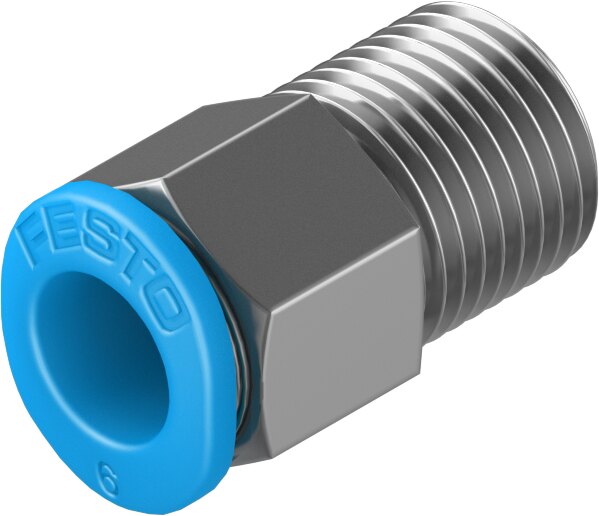

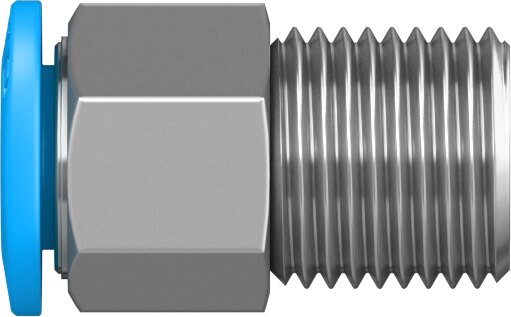

El conector neumático recto Festo QSM-1/8-6 (N.º de artículo 153304) está diseñado dentro de la subserie QSM (Quick Star Micro) de Festo, creada específicamente para aplicaciones de automatización ligera donde el tamaño y el peso son factores críticos. Este racor recto es idóneo para la conexión directa de tuberías en colectores compactos, garras de manipulación y bloques de válvulas miniaturizados.

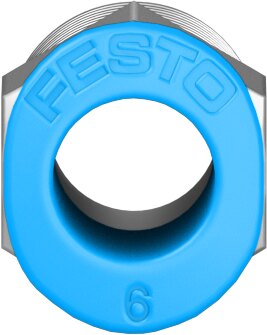

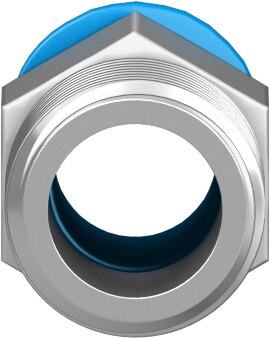

Integra una rosca macho cónica R1/8 que incorpora un revestimiento de sellado sintético preaplicado, lo que elimina la necesidad de cinta de teflón y asegura una instalación limpia, inmediata y libre de fugas. En la conexión para el tubo de 6 mm, equipa una garra de retención de acero inoxidable de alta calidad que mantiene el tubo fijado firmemente ante picos de presión o vibraciones, acompañada del anillo extractor azul para una desconexión manual sencilla sin dañarlo.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSM-1/8-6 |
| Número de artículo | 153304 |
| Diseño del racor | Recto, línea Micro (QSM) |
| Conexión neumática 1 | Rosca exterior cónica R1/8 (con recubrimiento de sellado) |
| Conexión neumática 2 | Para tubo flexible de Ø exterior 6 mm |
| Diámetro nominal | 4 mm |
| Presión de funcionamiento | -0.95 bar a 14 bar (apto para vacío) |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | Latón niquelado / PBT |
| Mecanismo de fijación | Garra de retención en acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Cabeza de accionamiento | Hexágono exterior SW10 / Hexágono interior SW4 |
Ventajas Principales
-
Diseño Miniaturizado (Serie QSM): Tamaño ultra compacto optimizado para ahorrar espacio y reducir el peso acumulado en partes móviles.
-
Rosca autosellante (R1/8): Revestimiento estanco preaplicado que garantiza un atornillado rápido, exento de teflón y libre de fugas.
-
Doble opción de montaje: Dispone de hexágono exterior y cavidad hexagonal interior (Allen) para facillitar el apriete en zonas estrechas.
-
Sujeción de alta seguridad: Pinza interna de acero inoxidable que evita desacoples involuntarios por tirones o variaciones de presión.
-
Compatibilidad industrial: Apto para la gama de tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 6 mm).
