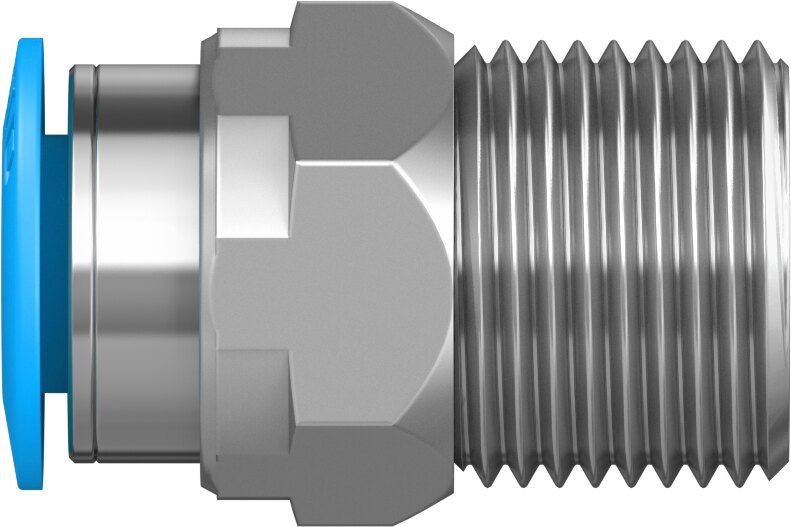

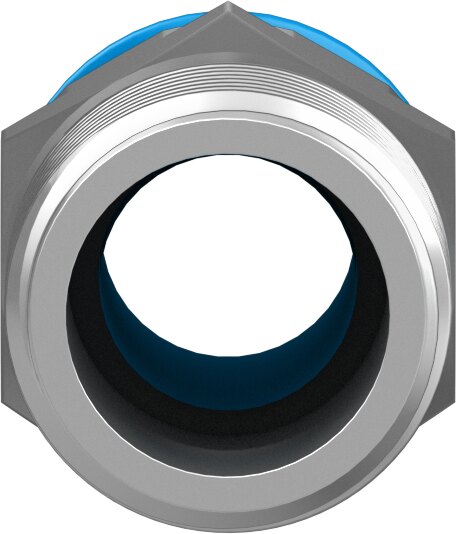

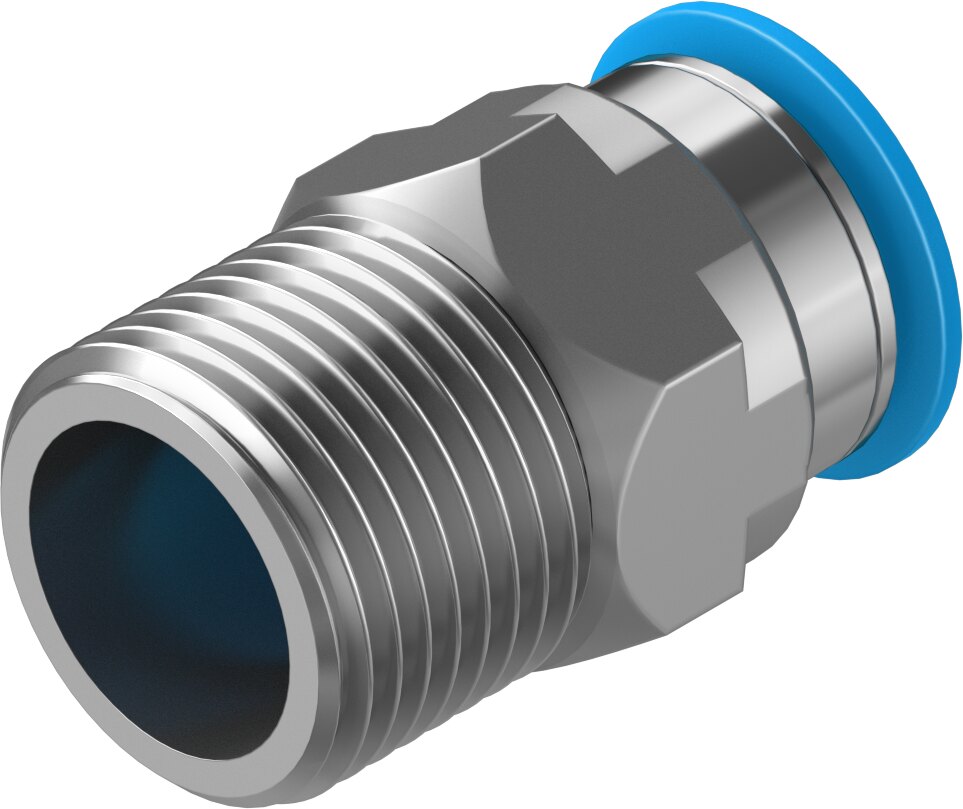

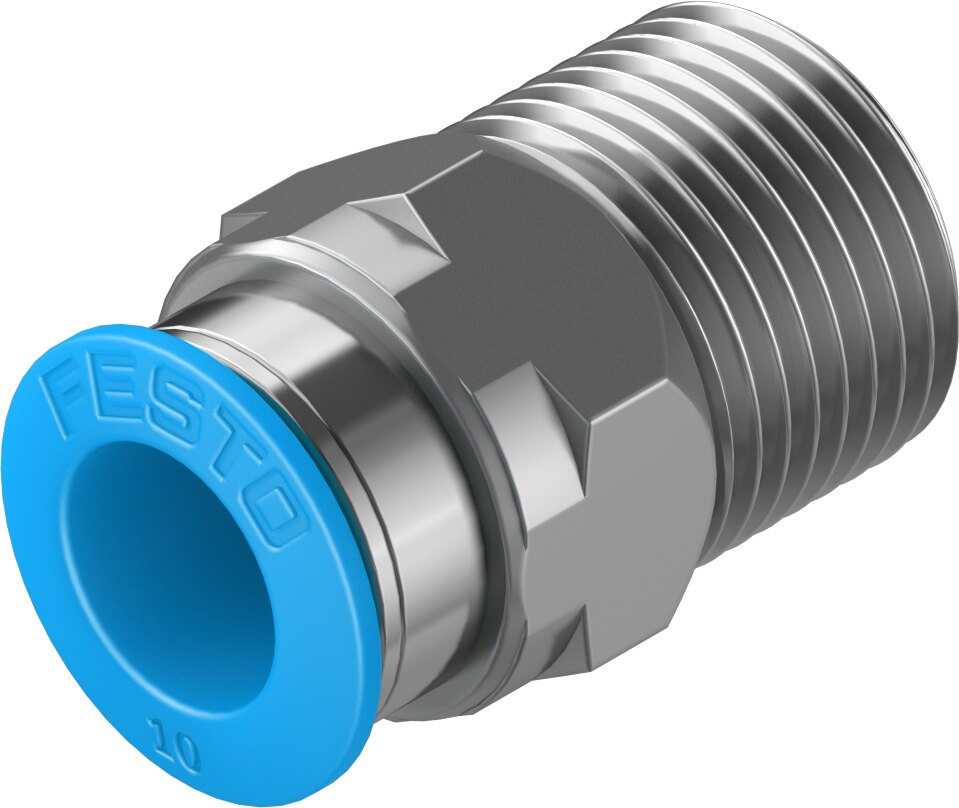

El racor neumático instantáneo Festo QS-3/8-10 (N.º de artículo 153008) forma parte de la emblemática línea Quick Star (QS) de Festo. Este componente recto de alta fiabilidad está optimizado para facilitar el montaje rápido sin necesidad de herramientas en la línea de tubo, agilizando las labores de instalación y mantenimiento en sistemas de automatización industrial.

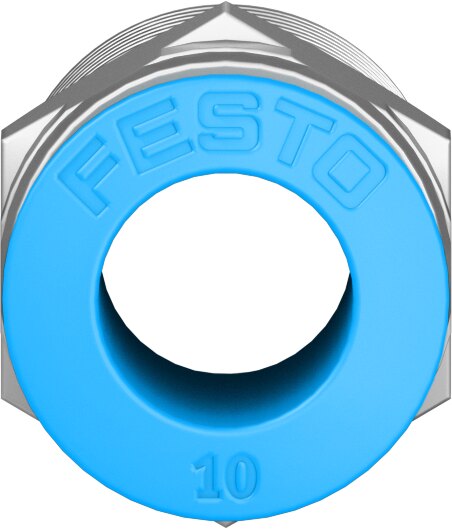

Cuenta con una rosca macho cónica de R3/8 recubierta con una capa de sellado lista para montar, lo que elimina la necesidad de cinta de teflón adicional y garantiza un acoplamiento hermético. En la conexión de tubo, incorpora una garra de retención de acero inoxidable de alta aleación que sujeta la manguera firmemente sin dañarla, sumada a un anillo de extracción de color azul que facilita una desconexión limpia y rápida.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QS-3/8-10 |
| Número de artículo | 153008 |
| Conexión neumática 1 | Rosca exterior cónica R3/8 (con recubrimiento de sellado) |
| Conexión neumática 2 | Para tubo flexible de Ø exterior 10 mm |
| Diseño del racor | Recto |
| Diámetro nominal | 9 mm |
| Presión de funcionamiento | -0.95 bar a 14 bar (en función de la temperatura; apto para vacío) |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | Latón niquelado / PBT |
| Mecanismo de fijación del tubo | Garra de retención en acero inoxidable de alta aleación |
| Junta de estanqueidad | Caucho nitrílico (NBR) |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Cabeza de accionamiento | Hexágono exterior SW17 |
| Peso aproximado | 24 g |
Ventajas Principales
-
Instalación lista para usar: La rosca R3/8 incluye recubrimiento estanco, acelerando el atornillado y evitando fugas.
-
Mecanismo Push-pull rápido: Inserción directa de la manguera a presión y extracción sencilla mediante la pulsación del anillo azul.
-
Sujeción de gran resistencia: Garra interna de acero inoxidable que previene el deslizamiento accidental del tubo ante vibraciones o cambios de presión.
-
Apto para vacío y alta presión: Soporta un rango operativo amplio que abarca desde la aspiración por vacío (-0.95 bar) hasta presiones continuas de trabajo.
-
Compatibilidad versátil: Diseñado para utilizarse con tubos plásticos calibrados exteriormente (como PUN, PAN, PEN o PFAN) de 10 mm de diámetro exterior.
