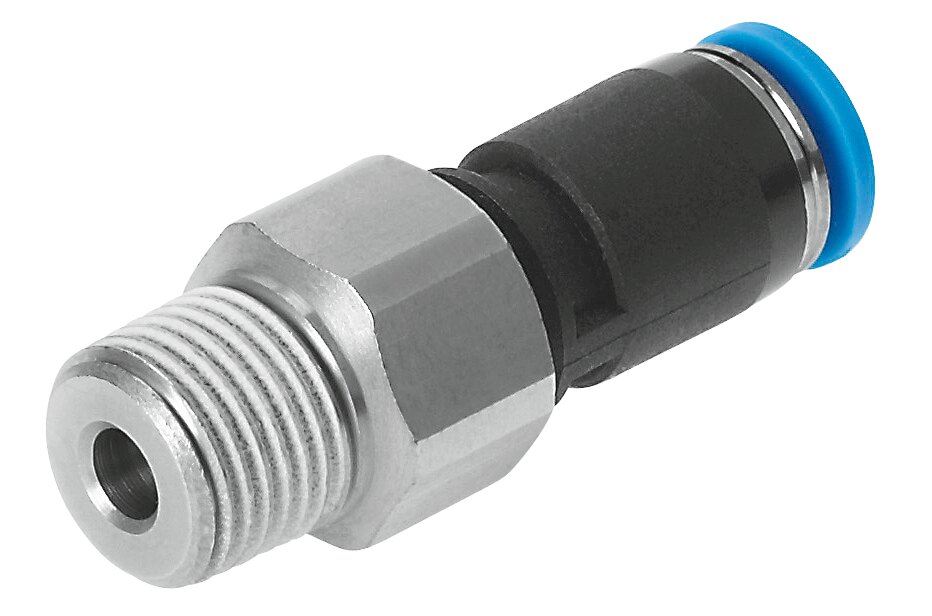

El conector neumático giratorio Festo QSR-G3/8-10 (N.º de artículo 186273) pertenece a la subserie especializada QSR (Quick Star Rotary) de Festo. A diferencia de los racores orientables convencionales que solo permiten ajustar la posición angular durante la instalación, la gama QSR incorpora un mecanismo interno de cojinetes de bolas de alta calidad que tolera rotaciones mecánicas continuas a velocidades de trabajo sin comprometer la estanqueidad neumática ni generar sobrecalentamiento.

Está equipado con una rosca macho cilíndrica G3/8 (BSPP) provista de un anillo de sellado plano en la base, garantizando un cierre frontal hermético, limpio y reutilizable en el puerto hembra sin necesidad de emplear cinta de teflón. En el extremo de alimentación, dispone de una toma instantánea para manguera de 10 mm con garra de retención de acero inoxidable de alta aleación y anillo extractor azul para un desacople ágil. Es la solución idónea para mesas divisoras giratorias, devanadores de tubo, brazos robóticos articulados o módulos neumático-electrónicos rotativos.

Especificaciones Técnicas Clave

Parámetro	Especificación
Marca / Modelo	Festo / QSR-G3/8-10
Número de artículo	186273
Diseño del racor	Recto giratorio (con cojinete de bolas rotativo) / línea QSR
Conexión neumática 1	Rosca exterior cilíndrica G3/8 (con anillo de junta)
Conexión neumática 2	Para tubo flexible de Ø exterior 10 mm
Velocidad máx. de rotación	Hasta 300 rpm (según condiciones de carga/presión)
Presión de funcionamiento	-0.95 bar a 10 bar (apto para vacío)
Temperatura de servicio	-10 °C a 80 °C
Medio de funcionamiento	Aire comprimido (ISO 8573-1:2010)
Material del cuerpo	Latón niquelado / PBT
Mecanismo de fijación	Garra de retención en acero inoxidable de alta aleación
Junta de estanqueidad	NBR (Caucho nitrílico) / Anillo de sellado
Anillo de extracción	POM (Polioximetileno) color azul
Cabeza de accionamiento	Hexágono exterior SW21

Ventajas Principales

Rotación continua sin fugas: Sistema integrado de cojinete de bolas que permite un giro libre de 360° en aplicaciones neumáticas dinámicas.
Rosca G3/8 reutilizable: Junta plana integrada que asegura una estanqueidad inmediata, limpia y repetible sin cinta teflón.
Protección contra la torsión de mangueras: Previene que las vibraciones rotativas y giros repetidos estrangulen o dañen el tubo de 10 mm.
Retención de alta seguridad: Pinza interna en acero inoxidable que garantiza la sujeción mecánica del tubo incluso durante el giro a presión.
Compatibilidad completa: Optimizado para trabajar con la gama de tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 10 mm).
