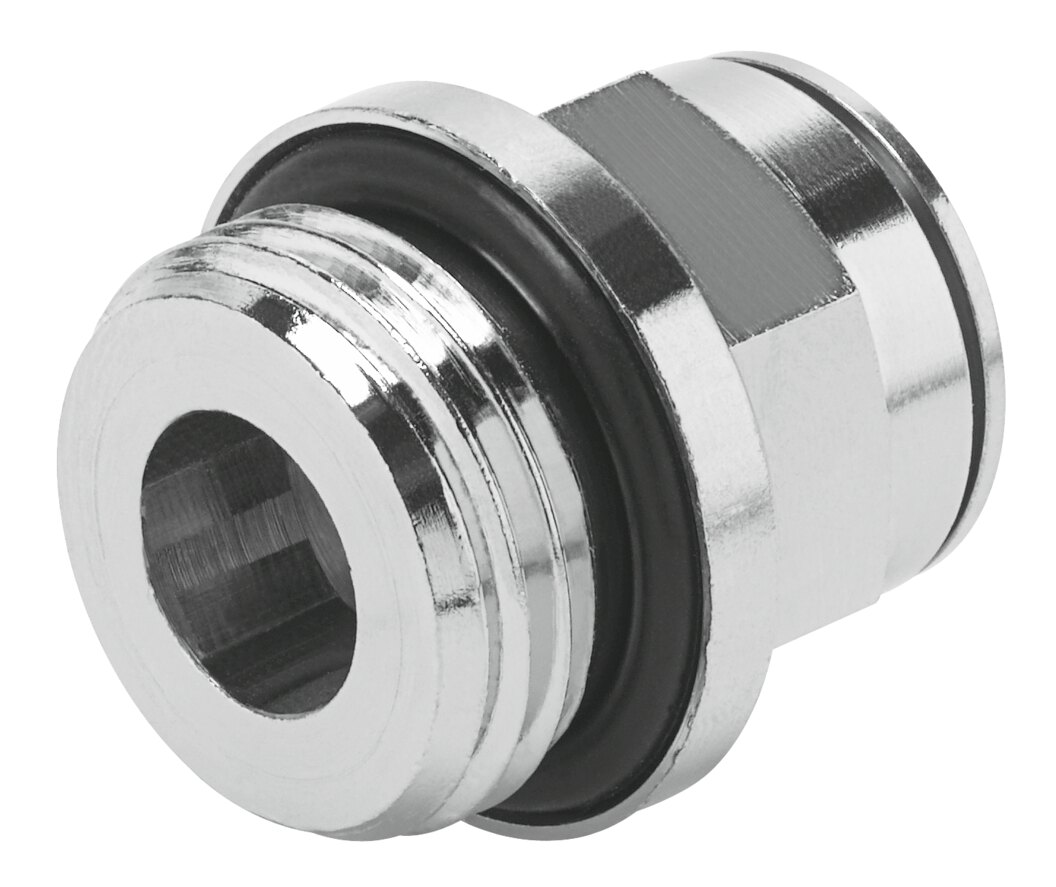

El conector neumático recto Festo NPQM-D-G12-Q12-P10 pertenece a la gama metálica estándar NPQM (Metal Push-in Fittings) de Festo. Este modelo ha sido concebido para proporcionar una unión fiable de manguera a puerto roscado en aplicaciones industriales donde los conectores plásticos convencionales pueden sufrir desgaste o roturas por choques mecánicos, roces constantes o tensión de las tuberías.
Su cuerpo y anillo extractor de latón niquelado garantizan una notable protección contra el desgaste y los agentes externos moderados. La rosca macho cilíndrica G1/2 integra un anillo de estanqueidad plano de NBR, lo que permite un montaje estanco e inmediato sobre el colector o actuador sin necesidad de cinta de teflón. En la toma rápida de 12 mm, equipa garras de retención en acero de alta aleación que aseguran un agarre firme del tubo flexible, garantizando un funcionamiento continuo desde vacío industrial (-0.95 bar) hasta 16 bar de presión.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / NPQM-D-G12-Q12-P10 |
| Diseño del racor | Recto, unión rosca-manguera / línea NPQM (Metal Estándar) |
| Conexión neumática 1 | Rosca exterior cilíndrica G1/2 (con anillo de junta) |
| Conexión neumática 2 | Para tubo flexible de Ø exterior 12 mm |
| Diámetro nominal | 10.0 mm |
| Presión de funcionamiento | -0.95 bar a 16 bar (apto para vacío y media-alta presión) |
| Temperatura de servicio | -20 °C a 70 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010) |
| Material del cuerpo / anillo | Latón niquelado |
| Mecanismo de fijación | Garra de retención en acero de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) |
| Unidad de embalaje (P10) | Paquete de 10 unidades |
Ventajas Principales
-
Cuerpo metálico robusto: Fabricado en latón niquelado para mayor resistencia frente a golpes e impactos mecánicos directos.
-
Excelente capacidad de caudal: Combinación de rosca G1/2 y salida de 12 mm para alimentar componentes de elevado consumo neumático.
-
Sellado inmediato G1/2: Anillo de junta plano de NBR para un acoplamiento limpio, rápido y reutilizable.
-
Soporta hasta 16 bar: Rango de presión de servicio superior al de las series de plástico estándar (14 bar).
-
Compatibilidad de mangueras: Optimizado para operar con tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 12 mm).
