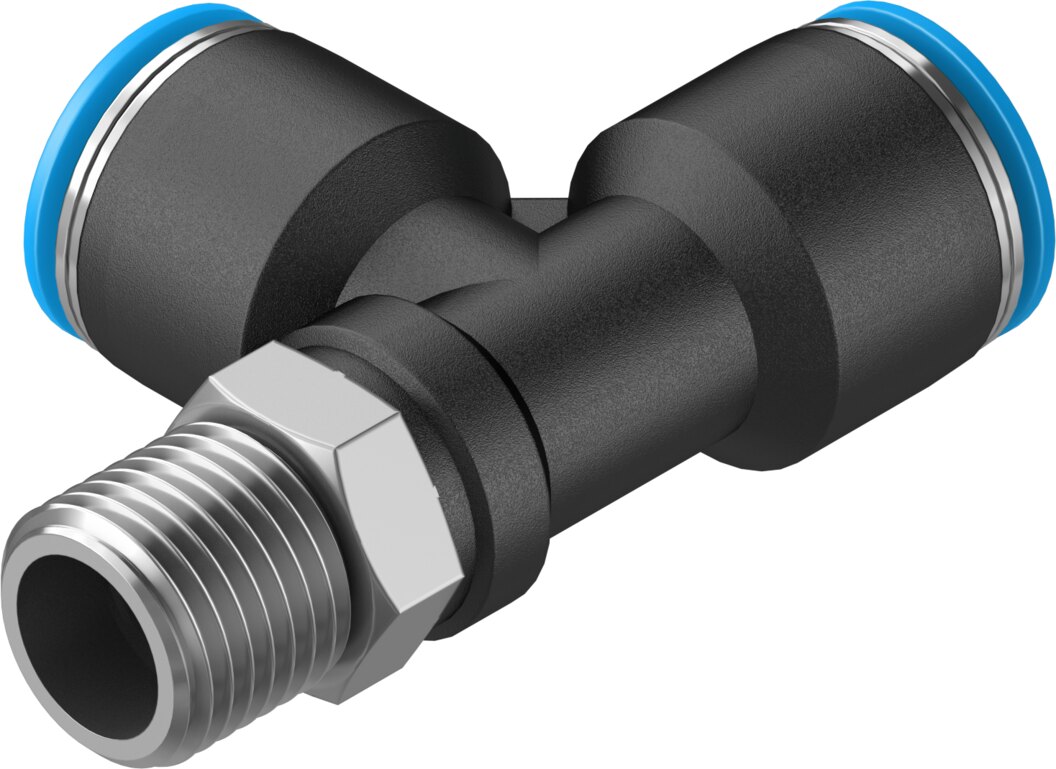

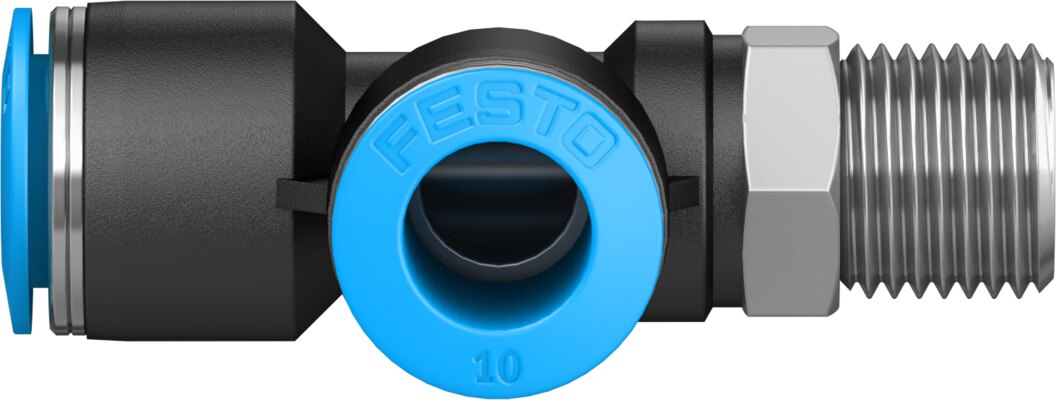

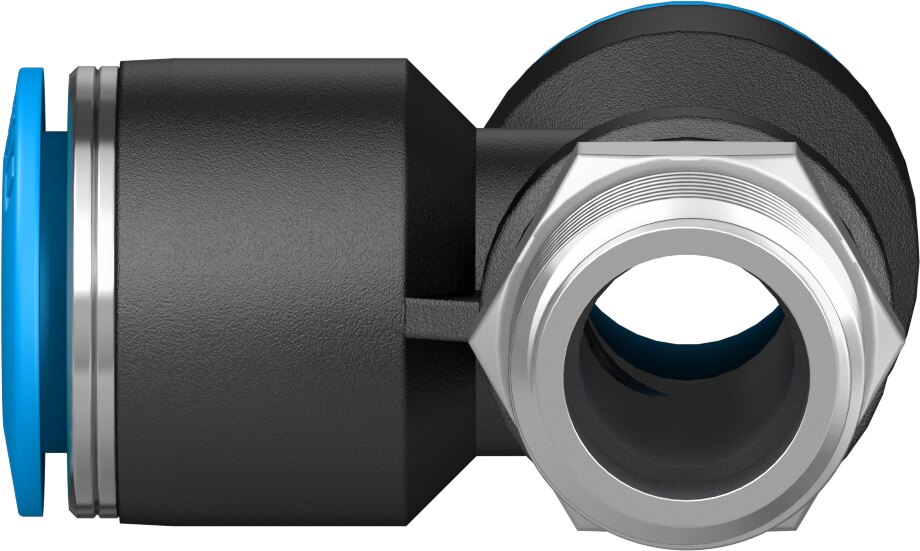

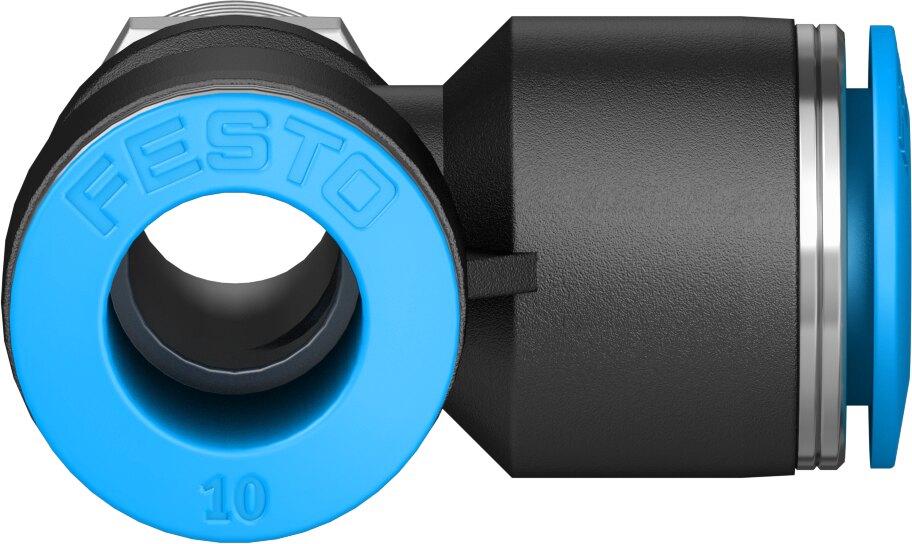

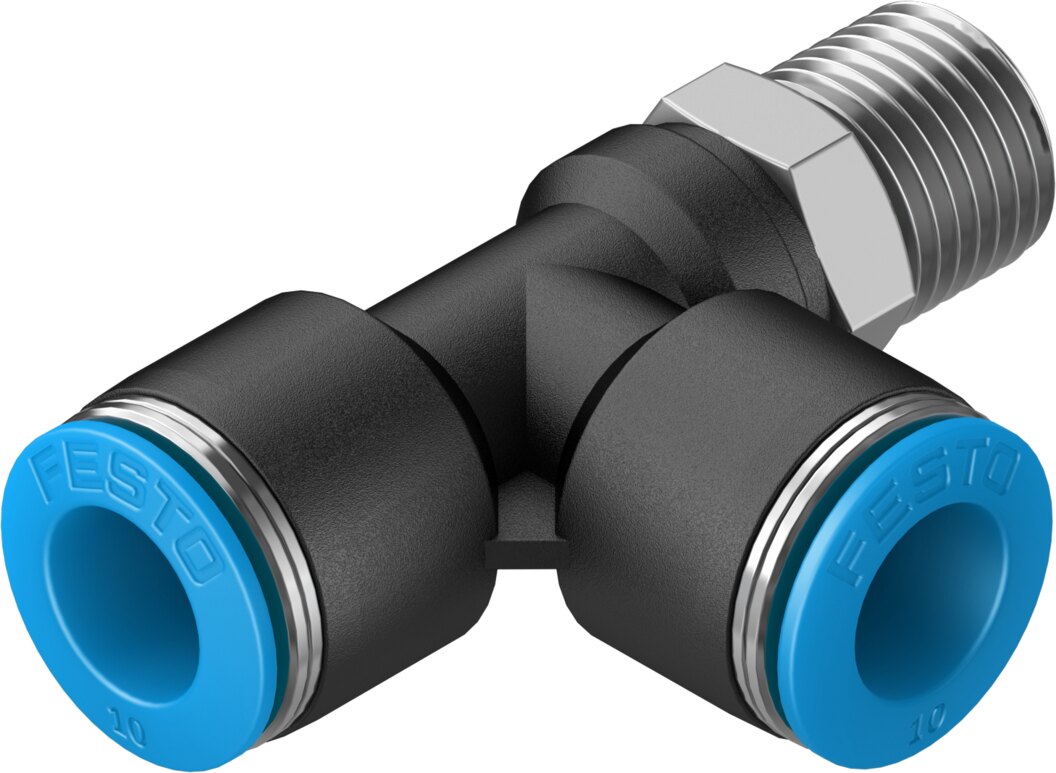

El distribuidor neumático en T largo Festo QSTL-1/4-10 (N.º de artículo 153123) pertenece a la subserie QSTL (Quick Star Long T-Thread) de Festo. Este componente ha sido concebido para resolver problemas de espacio e interferencias en colectores neumático-electrónicos, bloques de válvulas e instalaciones de automatización donde dos racores estándar en T colisionarían al montarse en puertos roscados contiguos.
Su estructura integra una caña roscada extendida con rosca macho cónica R1/4 provista de un recubrimiento sintético de sellado (PTFE) preaplicado, lo que asegura un montaje estanco inmediato sin requerir cinta de teflón. El cuerpo de PBT gira libremente a 360° alrededor del eje de la rosca tras el apriete mecánico, garantizando la alineación idónea de las dos tuberías de 10 mm. En ambas salidas integradas equipa garras de retención en acero inoxidable de alta aleación para un agarre mecánico seguro ante vibraciones o picos de presión, complementadas con anillos extractores azules de POM para una desconexión manual ágil sin herramientas.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSTL-1/4-10 |
| Número de artículo | 153123 |
| Diseño del racor | Forma en T largo (desplazado), orientable / línea QS (QSTL) |
| Conexión neumática 1 | Rosca exterior cónica R1/4 (con revestimiento de sellado) |
| Conexión neumática 2 | 2x para tubo flexible de Ø exterior 10 mm |
| Diámetro nominal | 7.0 mm |
| Presión de funcionamiento | -0.95 bar a 14 bar (apto para vacío) |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | PBT (Tereftalato de polibutileno) / Latón niquelado |
| Mecanismo de fijación | Garra de retención en acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Cabeza de accionamiento | Hexágono exterior SW17 |
Ventajas Principales
-
Diseño elevado (T largo): Permite cruzar tuberías o montar racores sobre puertos contiguos sin que las salidas de 10 mm interfieran entre sí.
-
Rosca autosellante (R1/4): Revestimiento sintético preaplicado para un montaje limpio, rápido y libre de teflón.
-
Cuerpo orientable a 360°: Flexibilidad total para dirigir las derivaciones tubulares en cualquier ángulo tras ajustar la rosca.
-
Sujeción de gran resistencia: Pinzas internas de acero inoxidable en ambas tomas que aseguran el tubo de 10 mm contra tirones o sobrepresiones.
-
Compatibilidad completa: Optimizado para operar con la serie de tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 10 mm).
