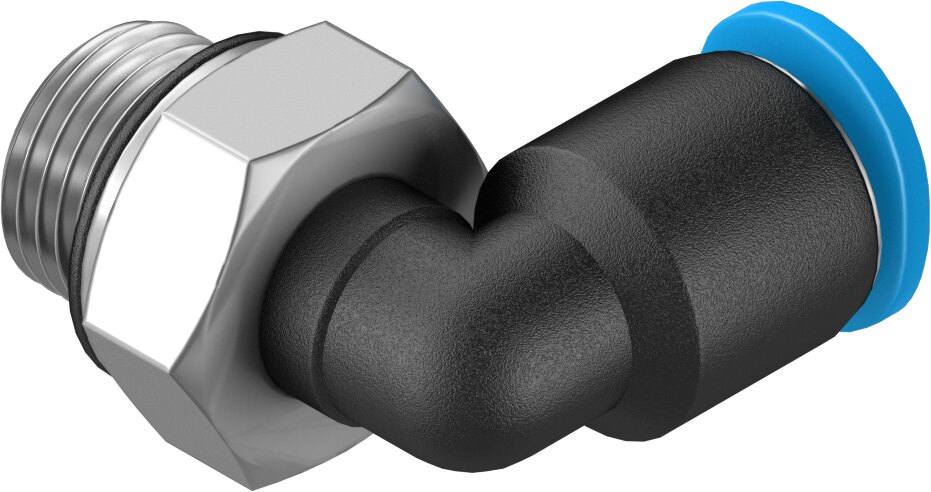

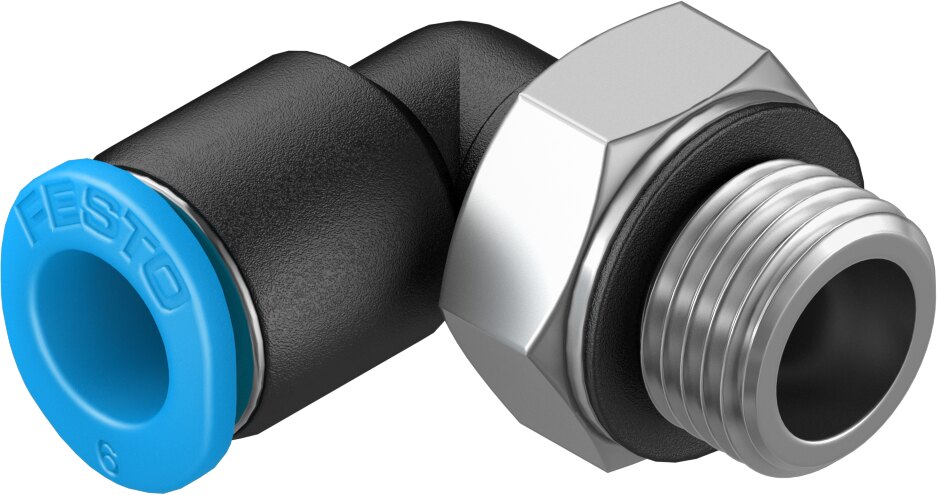

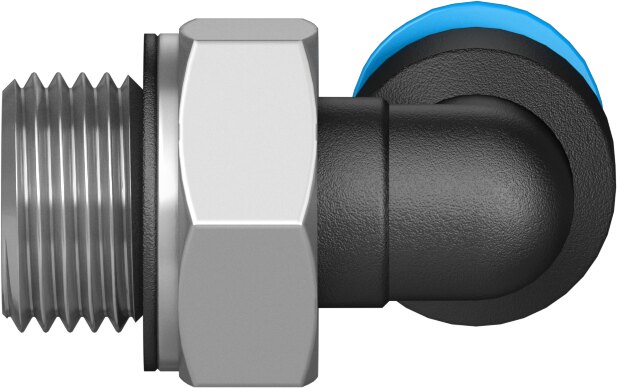

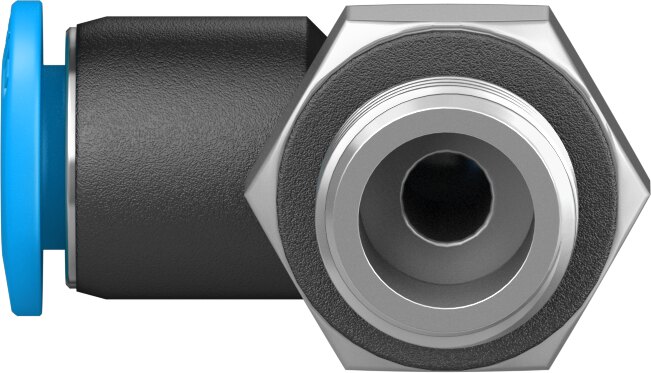

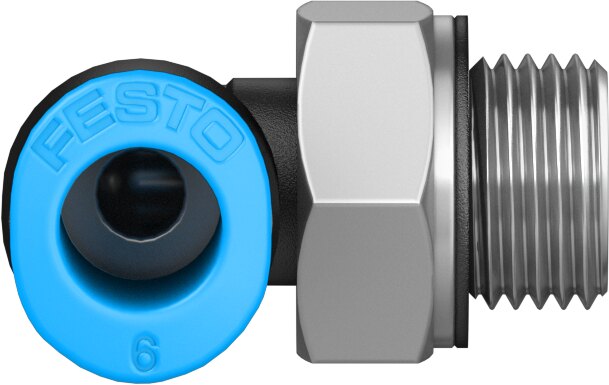

El conector neumático angular Festo QSML-G1/8-6 (N.º de artículo 186269) está diseñado dentro de la subserie QSML (Quick Star Micro L) de Festo, desarrollada específicamente para resolver problemas de espacio en robótica, garras de manipulación y cuadros de automatización de alta densidad. Este racor en L a 90° previene el doblado, estrangulamiento o deformación de la manguera flexible al realizar cambios de dirección reducidos.

A diferencia de las variantes con rosca cónica, este modelo incorpora una rosca exterior cilíndrica tipo G (BSPP) provista de una junta de estanqueidad plana integrada en la base. Esto asegura un sellado frontal hermético, limpio y reutilizable en el puerto hembra sin necesidad de utilizar teflón. Su cuerpo está montado de forma libremente orientable a 360° alrededor del eje de la rosca, lo que facilita el alineamiento exacto del tubo de 6 mm tras haber fijado el roscado mecánico. En la toma para la manguera, dispone de una garra de retención de acero inoxidable de alta aleación para un agarre sólido ante picos de presión, junto a un anillo extractor azul para una desconexión manual ágil.

Especificaciones Técnicas Clave

Parámetro	Especificación
Marca / Modelo	Festo / QSML-G1/8-6
Número de artículo	186269
Diseño del racor	Forma en L (90°), orientable / línea Micro (QSML)
Conexión neumática 1	Rosca exterior cilíndrica G1/8 (con anillo de junta)
Conexión neumática 2	Para tubo flexible de Ø exterior 6 mm
Diámetro nominal	3.7 mm
Presión de funcionamiento	-0.95 bar a 14 bar (apto para vacío)
Temperatura de servicio	-10 °C a 80 °C
Medio de funcionamiento	Aire comprimido (ISO 8573-1:2010), agua
Material del cuerpo	PBT (Tereftalato de polibutileno) / Latón niquelado
Mecanismo de fijación	Garra de retención en acero inoxidable de alta aleación
Junta de estanqueidad	NBR (Caucho nitrílico) / Anillo de sellado
Anillo de extracción	POM (Polioximetileno) color azul
Cabeza de accionamiento	Hexágono exterior SW12 / Hexágono interior SW4

Ventajas Principales

Rosca cilíndrica reutilizable (Rosca G): Anillo de junta plano integrado que asegura una estanqueidad inmediata y repetible sin recurrir al teflón.
Diseño Angular Miniaturizado (Serie Micro): Solución en L a 90° ultra compacta que previene pinzamientos en el tubo de 6 mm en zonas con poco espacio libre.
Cuerpo orientable a 360°: Libertad completa para guiar y posicionar el conjunto de tubos hacia la dirección idónea tras fijar la rosca.
Sujeción de alta seguridad: Pinza interna en acero inoxidable que garantiza la retención frente a vibraciones e impulsos de presión.
Compatibilidad completa: Apto para conectarse con la gama de tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 6 mm).
