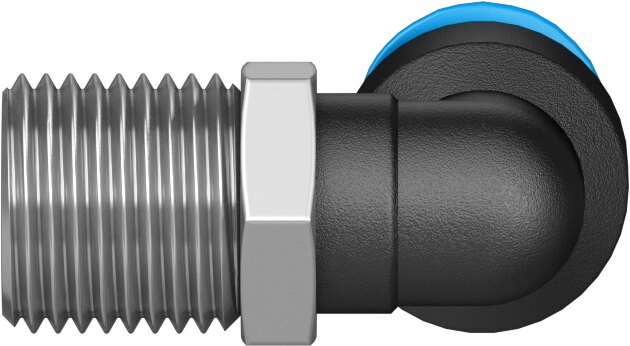

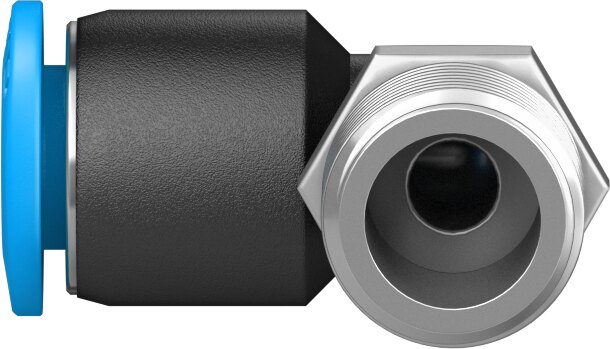

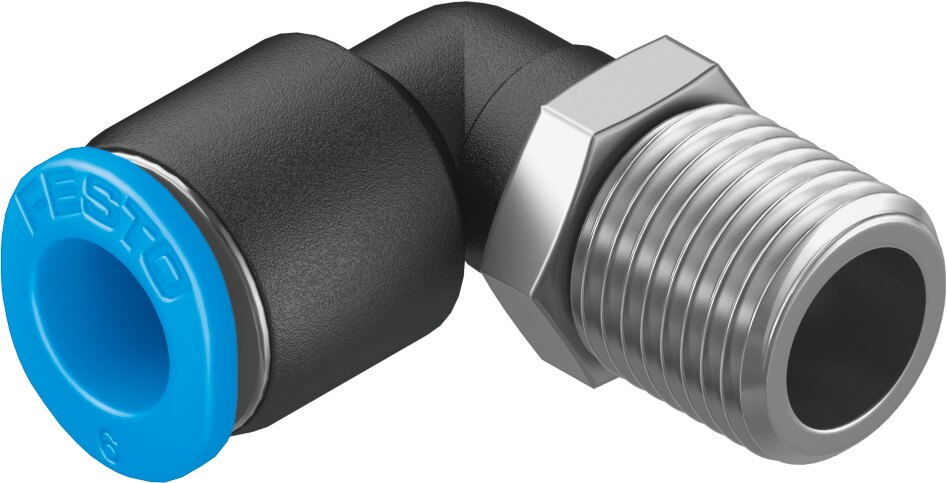

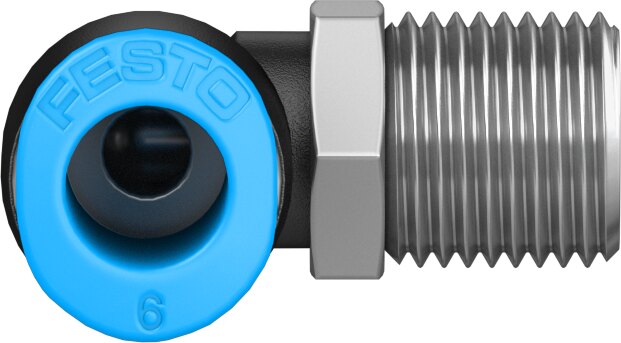

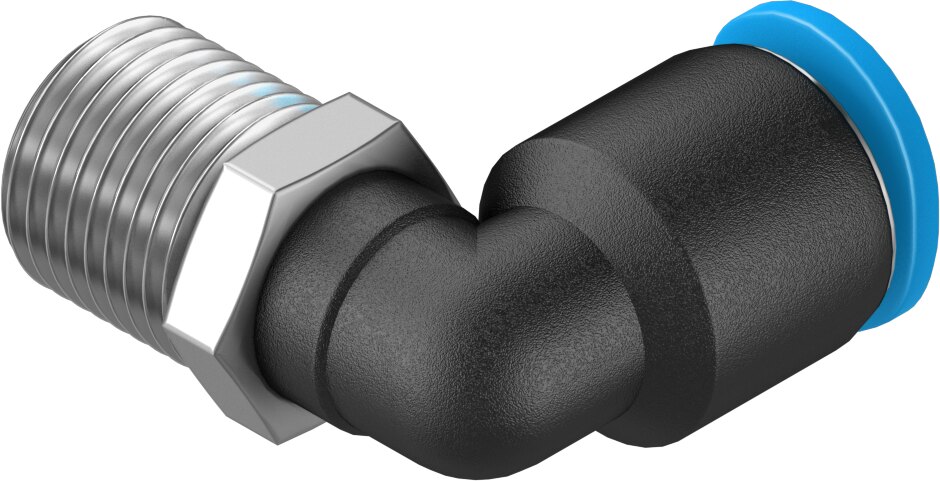

El conector neumático angular Festo QSML-1/8-6 (N.º de artículo 153334) está diseñado dentro de la subserie QSML (Quick Star Micro L) de Festo, desarrollada específicamente para la distribución de aire comprimido en espacios reducidos, pinzas robóticas y bloques de válvulas miniaturizados. Este racor en L a 90° evita la deformación o el pinzamiento del tubo neumático al realizar cambios de dirección en zonas con restricciones severas de espacio.
Su cuerpo está montado de forma libremente orientable a 360° alrededor del eje de la rosca, facilitando el posicionamiento idóneo del tubo tras apretar el componente. Integra una rosca macho cónica R1/8 con un recubrimiento sintético de sellado preaplicado, lo que elimina el uso de cinta de teflón y agiliza la instalación sin riesgo de fugas. En la toma para el tubo de 6 mm, incorpora una garra de retención en acero inoxidable de alta aleación que asegura un agarre firme ante vibraciones o cambios de presión, complementada con el anillo extractor azul para una desconexión rápida y sin herramientas.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSML-1/8-6 |
| Número de artículo | 153334 |
| Diseño del racor | Forma en L (90°), orientable / línea Micro (QSML) |
| Conexión neumática 1 | Rosca exterior cónica R1/8 (con revestimiento de sellado) |
| Conexión neumática 2 | Para tubo flexible de Ø exterior 6 mm |
| Diámetro nominal | 3.7 mm |
| Presión de funcionamiento | -0.95 bar a 14 bar (apto para vacío) |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | PBT (Tereftalato de polibutileno) / Latón niquelado |
| Mecanismo de fijación | Garra de retención en acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Cabeza de accionamiento | Hexágono exterior SW10 |
Ventajas Principales
-
Diseño Angular Miniaturizado (Serie Micro): Solución ultra compacta en L a 90° que optimiza el espacio y previene estrangulamientos en el tubo de 6 mm.
-
Cuerpo orientable a 360°: Otorga total libertad para alinear la dirección de salida de la manguera en el ángulo deseado tras el apriete de la rosca.
-
Rosca autosellante (R1/8): Capa de sellado preaplicada para una colocación inmediata, limpia y exenta de teflón.
-
Sujeción mecánica de alta fiabilidad: Pinza interna de acero inoxidable que previene desacoples accidentales por impulsos de presión o vibraciones operativas.
-
Compatibilidad completa: Apto para utilizarse con la línea de tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 6 mm).
