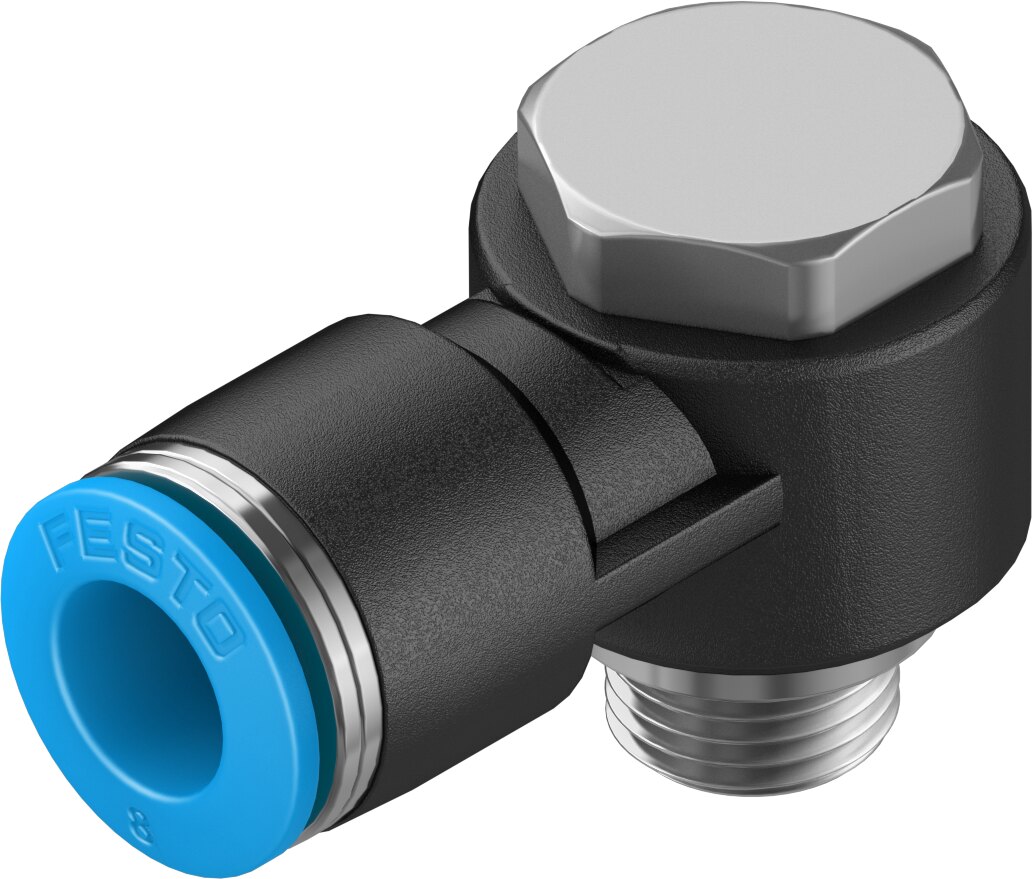

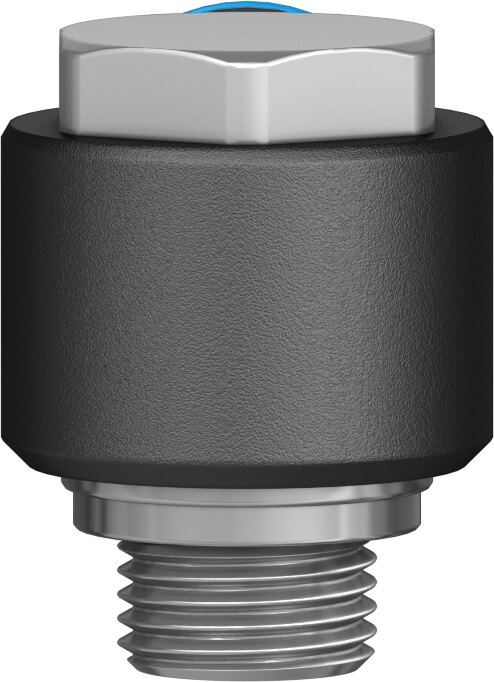

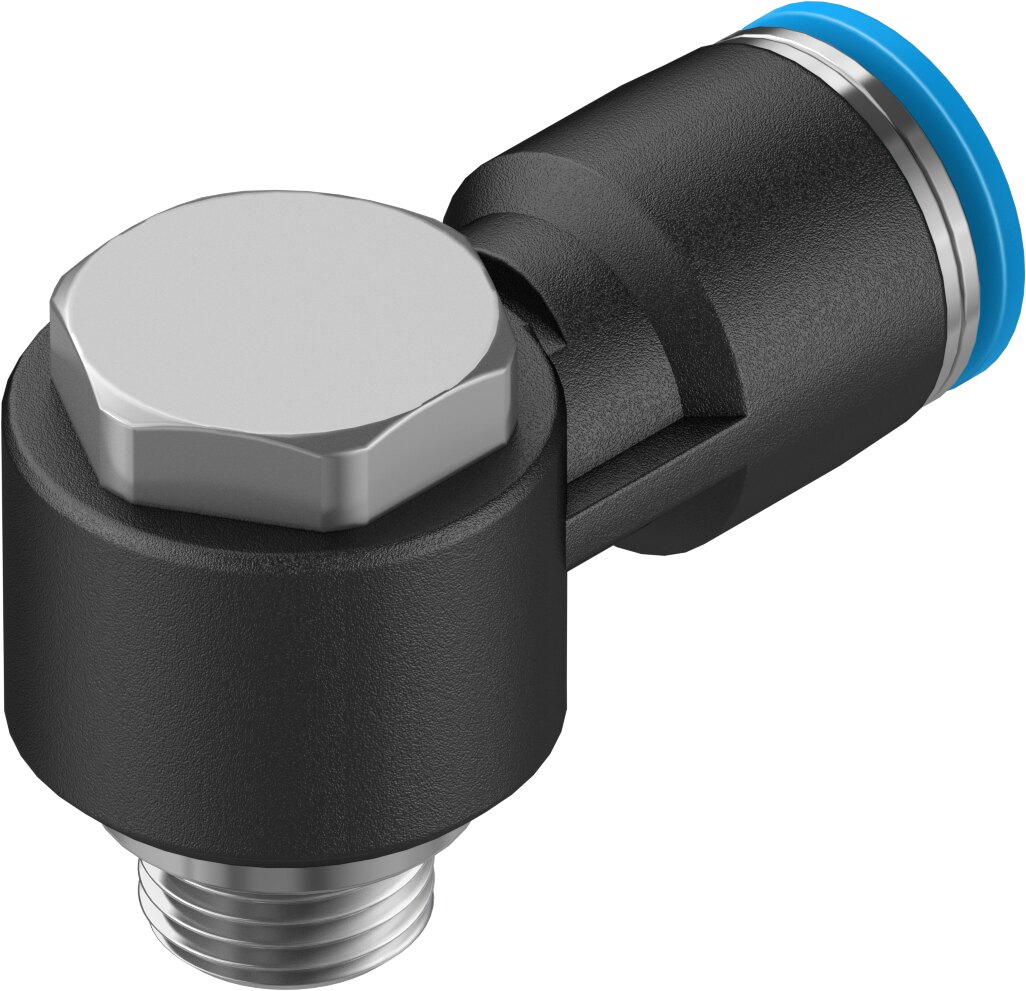

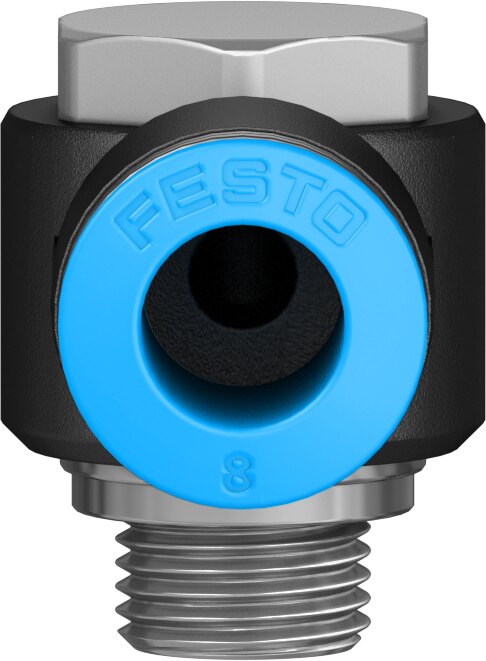

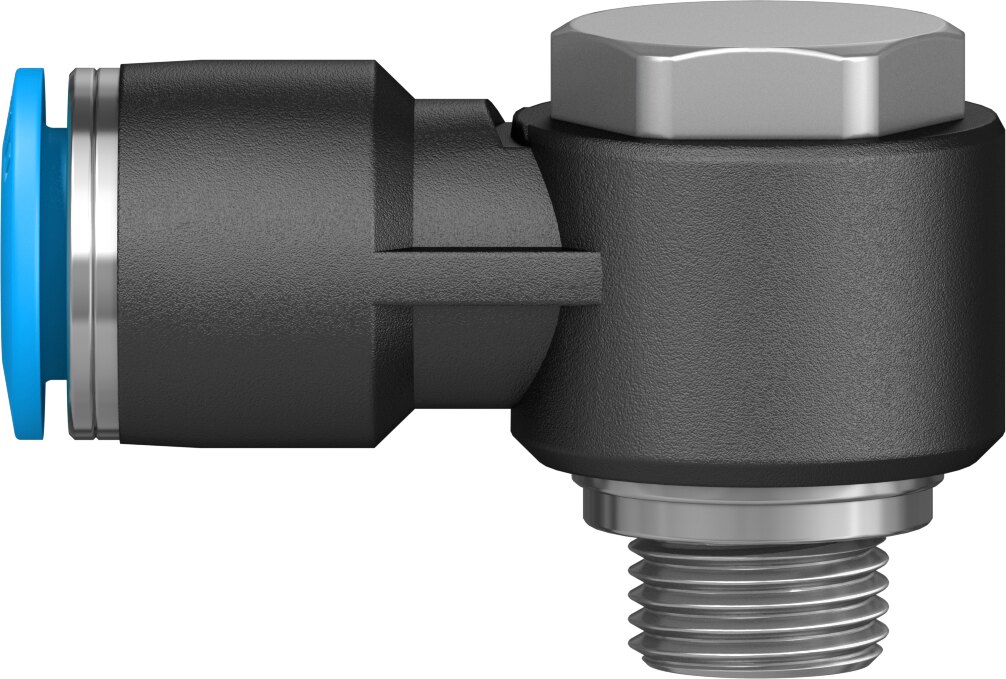

El racor neumático angular Festo QSLV-G1/8-8 (N.º de artículo 186148) forma parte de la serie Quick Star (QS) de Festo. Este componente en L a 90° está diseñado para guiar y redirigir líneas de aire comprimido en espacios reducidos o accesos complicados, previniendo el estrangulamiento o pinzamiento de la manguera flexible.
A diferencia de los racores con rosca cónica, este modelo integra una rosca exterior cilíndrica tipo G (BSPP) con una junta de estanqueidad plana en la base. Esto garantiza un sellado frontal limpio, reutilizable y hermético en el puerto hembra sin necesidad de aplicar cinta de teflón. Su cuerpo es totalmente orientable a 360°, facilitando la alineación exacta de la toma de tubo tras fijar el roscado. En la conexión para la manguera de 8 mm, incorpora una garra de retención de acero inoxidable de alta aleación que asegura un agarre firme frente a tirones o picos de presión, junto a un aro extractor azul que permite una desconexión manual rápida.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSLV-G1/8-8 |
| Número de artículo | 186148 |
| Diseño del racor | Forma en L (90°), orientable |
| Conexión neumática 1 | Rosca exterior cilíndrica G1/8 (con anillo de junta) |
| Conexión neumática 2 | Para tubo flexible de Ø exterior 8 mm |
| Diámetro nominal | 4.2 mm |
| Presión de funcionamiento en rango total | -0.95 bar a 6 bar |
| Presión de funcionamiento dependiente de Temp. | -0.95 bar a 14 bar |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | PBT (Tereftalato de polibutileno) / Latón niquelado |
| Mecanismo de fijación | Garra de retención en acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) / Anillo de sellado |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Cabeza de accionamiento | Hexágono exterior SW14 |
Ventajas Principales
-
Sellado cilíndrico reutilizable (Rosca G): Anillo de junta plano integrado para un cierre totalmente hermético sin teflón, ideal para montajes y desmontajes frecuentes.
-
Diseño angular en L (90°): Optimiza el guiado de tubos de 8 mm en esquinas y espacios estrechos sin riesgo de deformación de la manguera.
-
Cuerpo orientable a 360°: Permite posicionar libremente la salida de la manguera hacia el ángulo idóneo tras haber apretado la rosca.
-
Fijación mecánica robusta: Garra interna de acero inoxidable que evita desacoples accidentales provocados por vibraciones o variaciones de presión.
-
Compatibilidad industrial: Apto para la gama de tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 8 mm).
