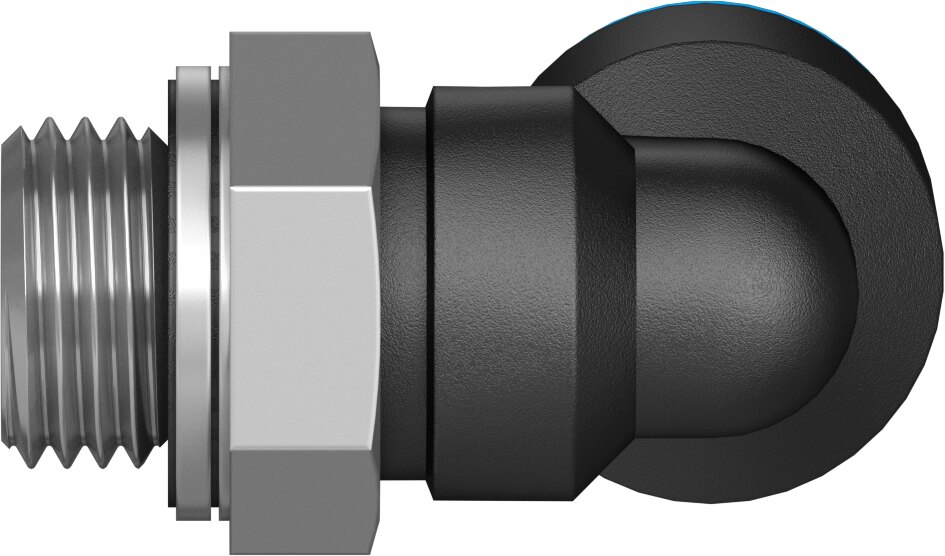

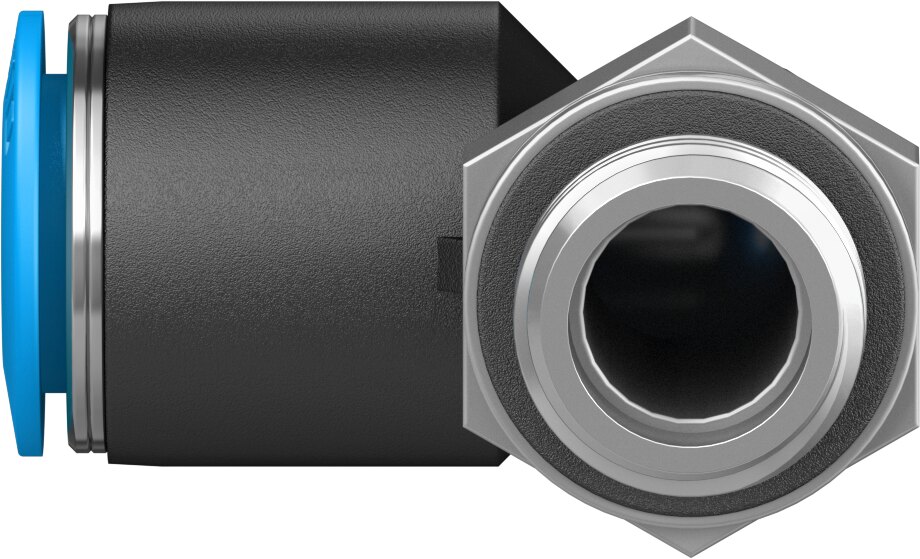

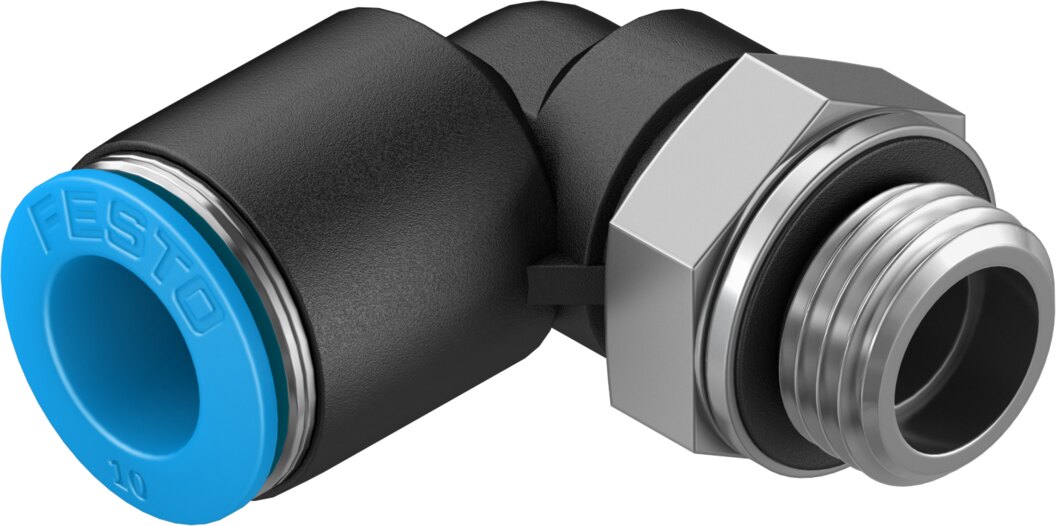

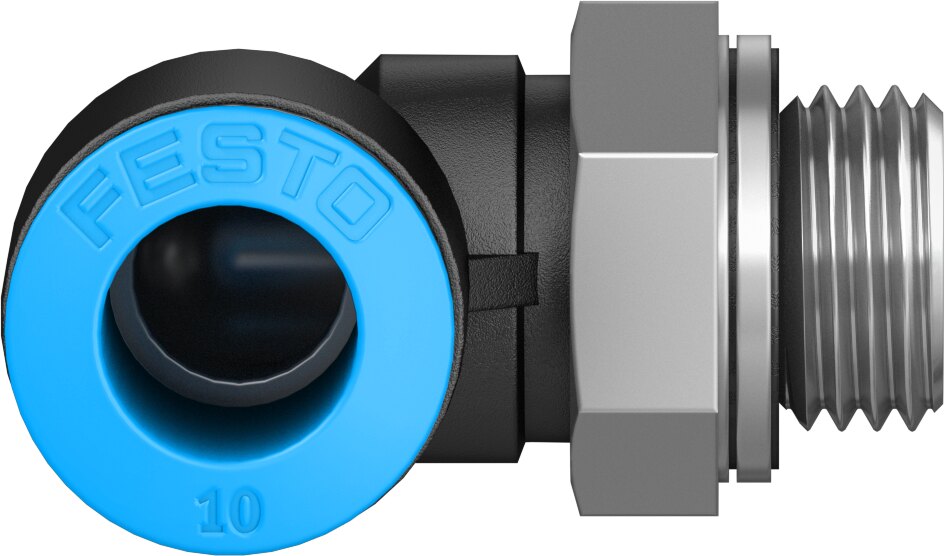

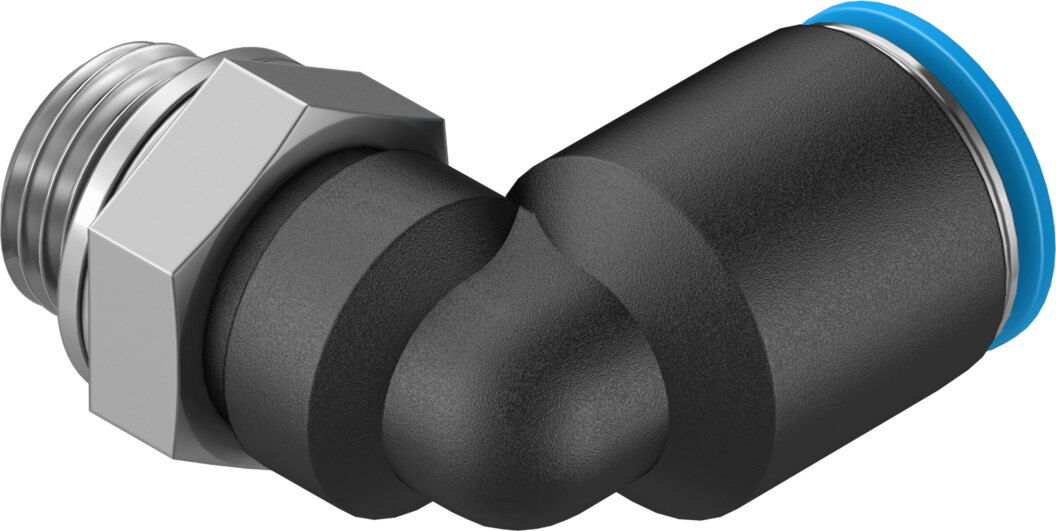

El racor neumático angular Festo QSL-G1/4-10 (N.º de artículo 186121) pertenece a la reconocida serie Quick Star (QS) de Festo. Este componente en forma de L a 90° está diseñado para canalizar líneas de aire comprimido en espacios reducidos o accesos complicados, evitando estrangulamientos y dobladuras indeseadas en la manguera flexible.
A diferencia de los modelos con rosca cónica R, este racor cuenta con una rosca exterior cilíndrica tipo G (BSPP) provista de una junta de estanqueidad plana en la base. Esto garantiza un sellado frontal limpio, hermético y reutilizable sobre el puerto hembra sin necesidad de aplicar cinta de teflón. Su cuerpo es totalmente orientable a 360°, lo que permite posicionar y alinear la salida del tubo con libertad una vez apretada la rosca. En la toma para el tubo de 10 mm, incorpora una garra de retención de acero inoxidable de alta aleación que asegura un agarre firme frente a tirones o picos de presión, junto a un aro extractor azul que facilita una desconexión rápida y sin esfuerzo.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSL-G1/4-10 |
| Número de artículo | 186121 |
| Diseño del racor | Forma en L (90°), orientable |
| Conexión neumática 1 | Rosca exterior cilíndrica G1/4 (con anillo de junta) |
| Conexión neumática 2 | Para tubo flexible de Ø exterior 10 mm |
| Diámetro nominal | 7 mm |
| Presión de funcionamiento | -0.95 bar a 14 bar (apto para vacío) |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | PBT / Latón niquelado |
| Mecanismo de fijación | Garra de retención en acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) / Anillo de sellado |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Cabeza de accionamiento | Hexágono exterior SW17 |
Ventajas Principales
-
Sellado cilíndrico reutilizable (Rosca G): Anillo de junta plano integrado que asegura un cierre totalmente hermético sin teflón, ideal para montajes y desmontajes frecuentes.
-
Diseño angular en L (90°): Optimiza el guiado de tubos de 10 mm en esquinas y espacios estrechos sin riesgo de pinzamiento.
-
Cuerpo orientable a 360°: Permite dirigir el tubo hacia el ángulo exacto deseado tras fijar la rosca en el equipo.
-
Fijación mecánica robusta: Garra interna de acero inoxidable que evita desacoples accidentales provocados por vibraciones o variaciones de presión.
-
Alta compatibilidad industrial: Apto para la gama de tubos plásticos estándar calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 10 mm).
