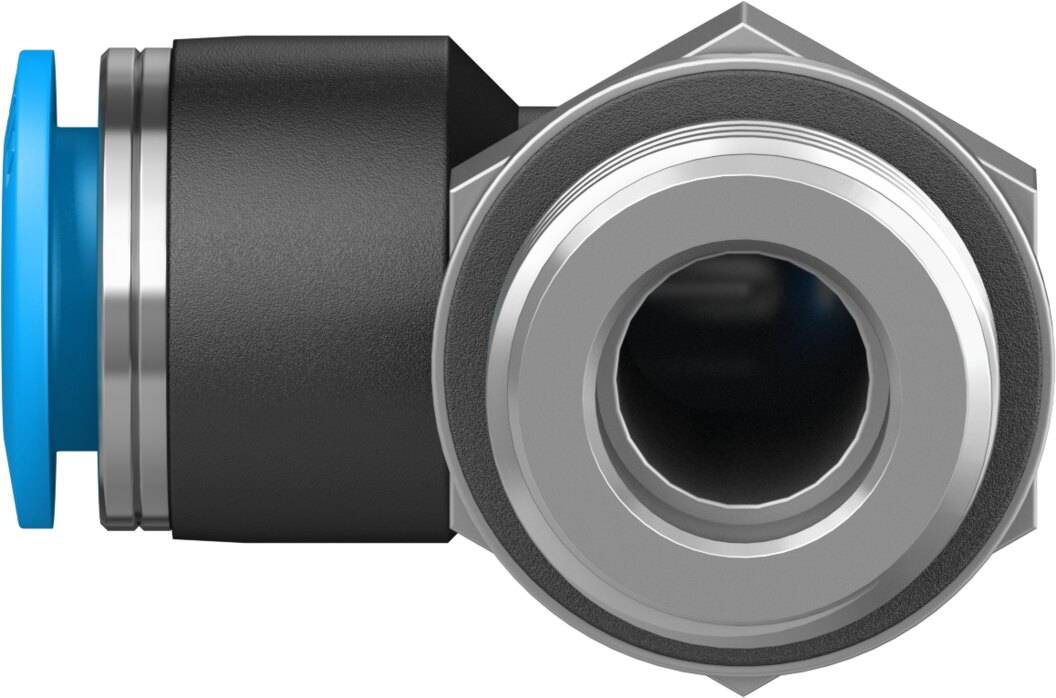

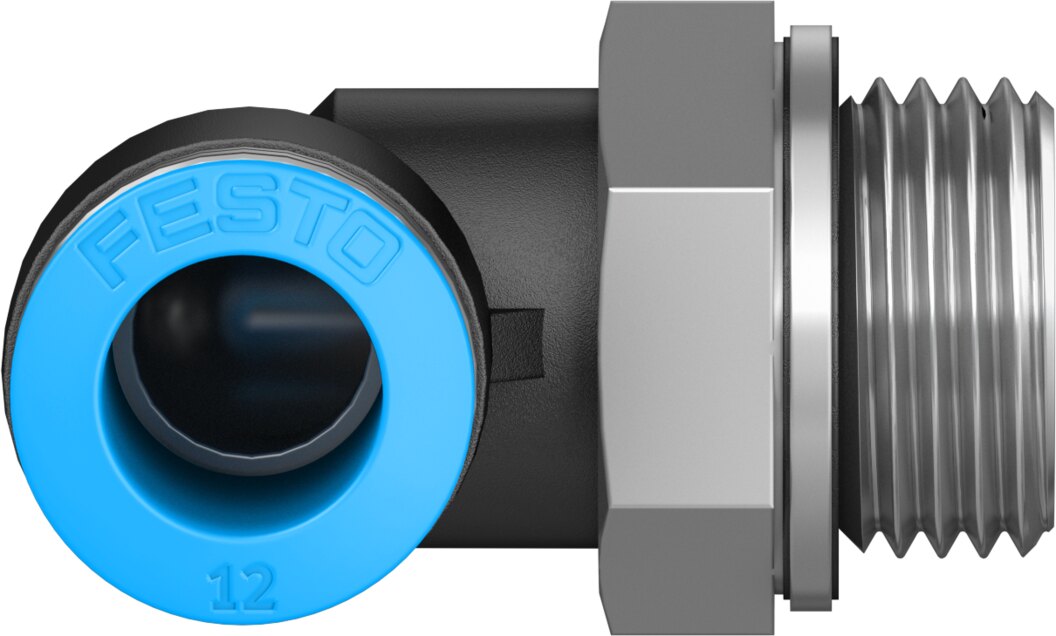

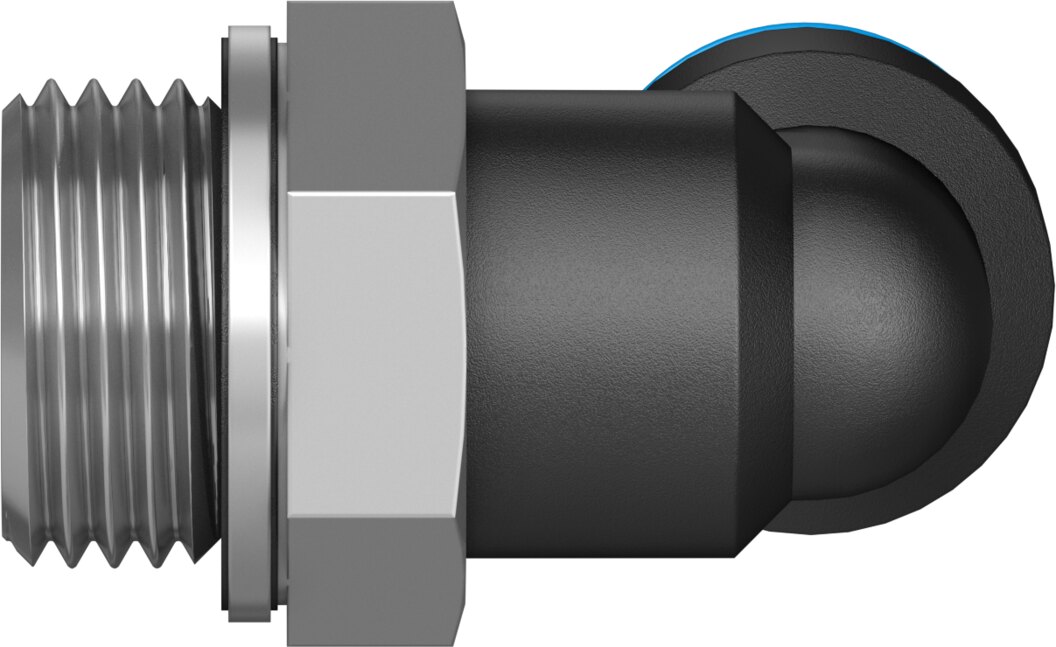

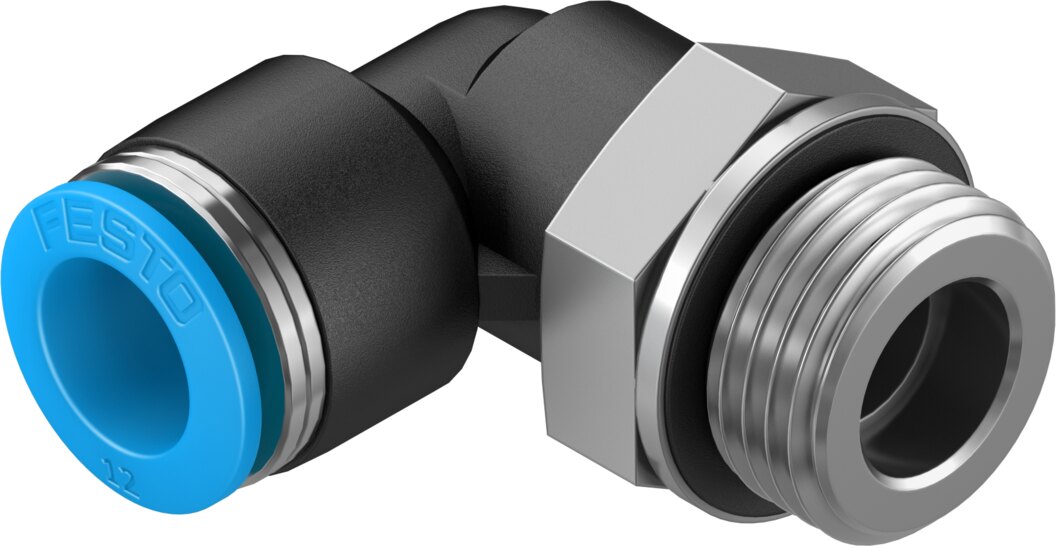

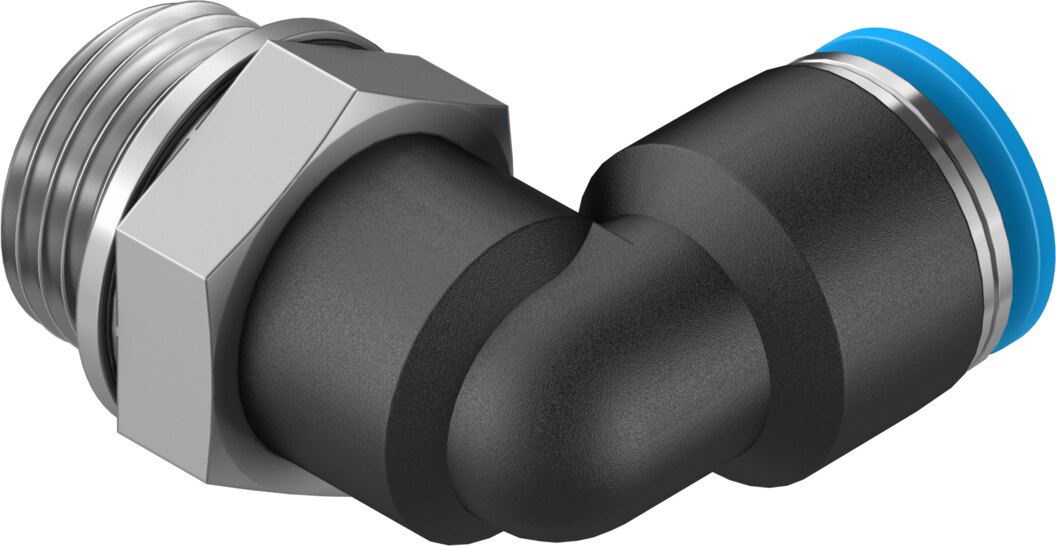

El racor neumático angular Festo QSL-G1/2-12 (N.º de artículo 186125) pertenece a la reconocida serie Quick Star (QS) de Festo. Este componente en forma de L a 90° está diseñado para canalizar líneas de aire de gran caudal en espacios reducidos o accesos complicados, evitando estrangulamientos y dobladuras en la manguera flexible.
A diferencia de las variantes con rosca cónica, este modelo integra una rosca exterior cilíndrica tipo G (BSPP) provista de un anillo de junta plano en su base. Esto garantiza un sellado frontal limpio, reutilizable y hermético al atornillarse sobre el puerto hembra sin necesidad de aplicar cinta de teflón. Su cuerpo es totalmente orientable a 360°, lo que permite posicionar y alinear la salida del tubo con libertad tras ajustar la rosca. En la toma para el tubo de 12 mm, incorpora una garra de retención de acero inoxidable que asegura una sujeción mecánica firme contra tirones o picos de presión, junto a un aro extractor azul que facilita una desconexión rápida y sin esfuerzo.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSL-G1/2-12 |
| Número de artículo | 186125 |
| Diseño del racor | Forma en L (90°), orientable |
| Conexión neumática 1 | Rosca exterior cilíndrica G1/2 (con anillo de junta) |
| Conexión neumática 2 | Para tubo flexible de Ø exterior 12 mm |
| Diámetro nominal | 9.8 mm |
| Presión de funcionamiento | -0.95 bar a 14 bar (apto para vacío) |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | PBT / Latón niquelado |
| Mecanismo de fijación | Garra de retención en acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) / Anillo de sellado |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Cabeza de accionamiento | Hexágono exterior SW24 |
Ventajas Principales
-
Sellado cilíndrico reutilizable (Rosca G): Anillo de junta plano integrado que asegura un cierre totalmente hermético sin teflón y facilita montajes y desmontajes repetidos.
-
Diseño angular en L (90°): Optimiza el guiado de tubos de 12 mm en esquinas y espacios estrechos sin riesgo de pinzamiento.
-
Cuerpo orientable a 360°: Permite dirigir el tubo hacia el ángulo exacto deseado tras fijar la rosca en el equipo.
-
Fijación mecánica robusta: Garra interna de acero inoxidable que evita desacoples accidentales provocados por vibraciones o variaciones de presión.
-
Alta compatibilidad industrial: Apto para la gama de tubos plásticos estándar calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 12 mm).
