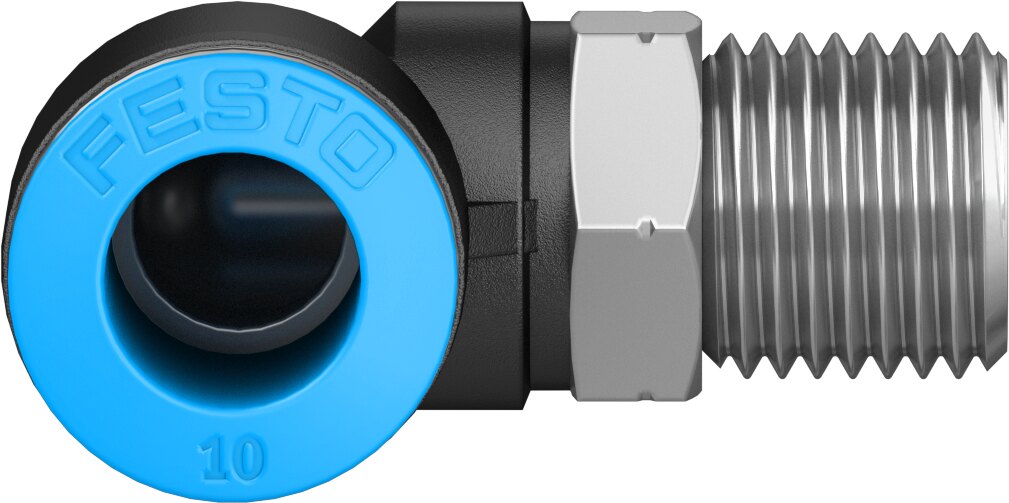

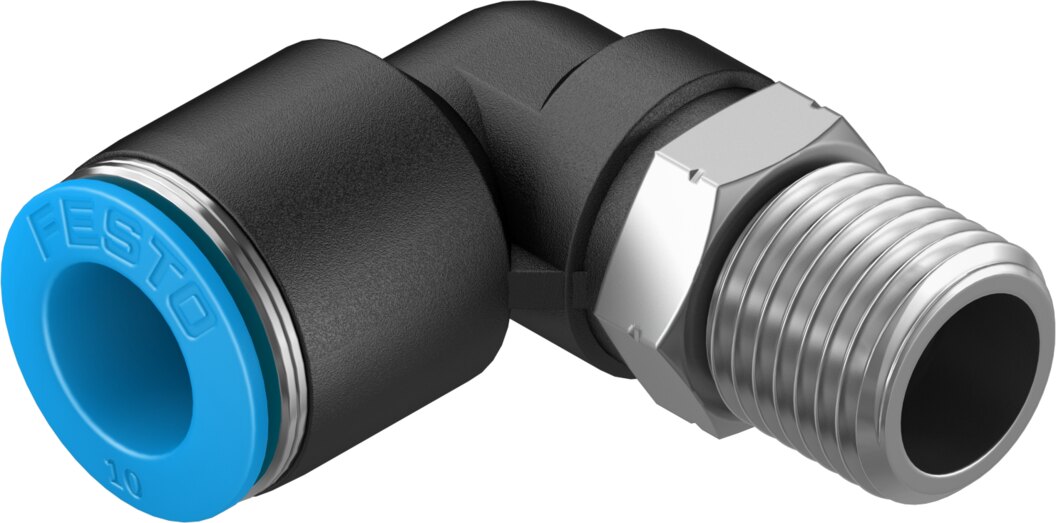

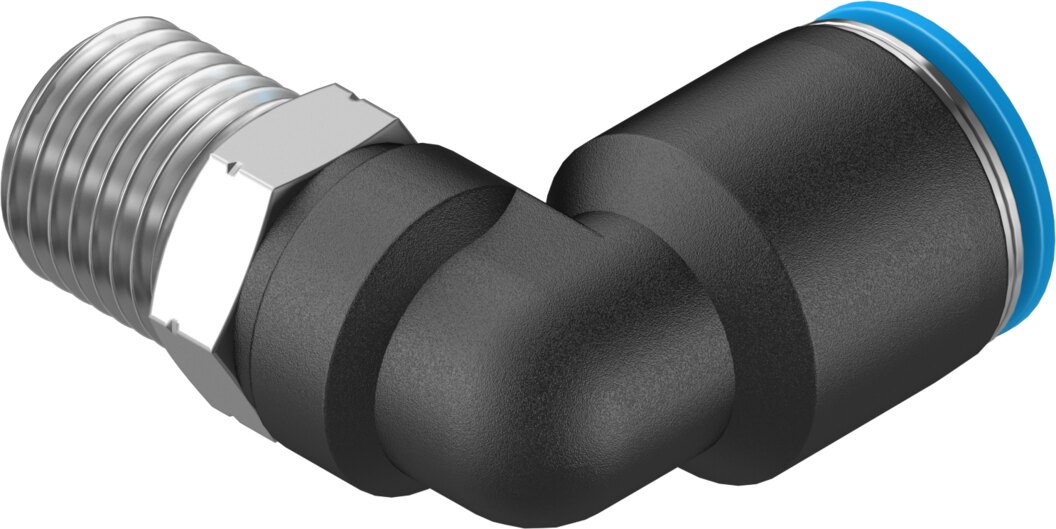

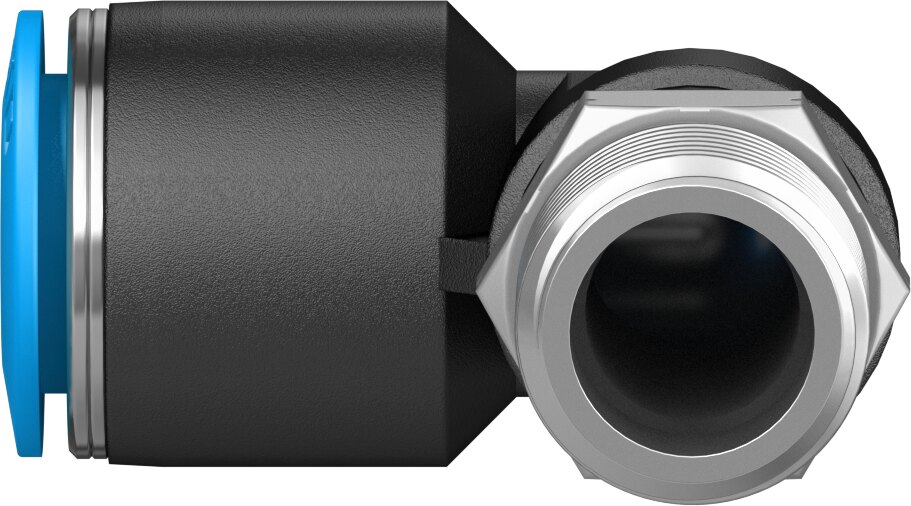

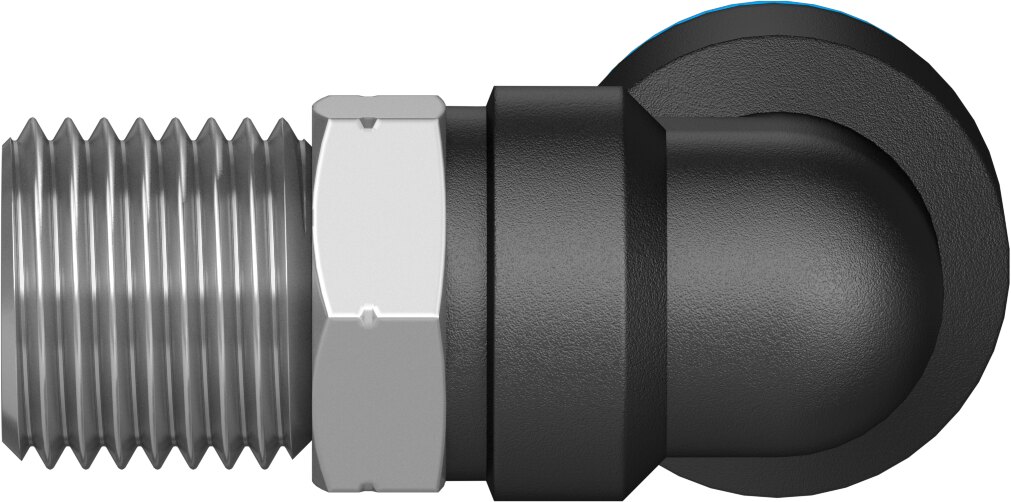

El racor neumático angular Festo QSL-1/4-10 (N.º de artículo 153048) pertenece a la extendida y probada gama Quick Star (QS) de Festo. Este componente en forma de L a 90° es la solución idónea para canalizar líneas de aire en espacios estrechos o esquinas de difícil acceso, evitando dobleces, estrangulamientos y deformaciones en la manguera flexible.
Su cuerpo es orientable a 360°, lo que permite posicionar la salida del tubo en cualquier dirección con total libertad una vez apretada la rosca sobre el puerto neumático. Integra una rosca macho cónica R1/4 con revestimiento de sellado preaplicado, eliminando la necesidad de utilizar cinta de teflón y agilizando el montaje. En la toma para el tubo de 10 mm, incorpora una garra de retención de acero inoxidable de alta calidad que asegura un agarre firme contra vibraciones o cambios bruscos de presión, junto a un aro extractor azul que facilita una desconexión rápida y limpia.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSL-1/4-10 |
| Número de artículo | 153048 |
| Diseño del racor | Forma en L (90°), orientable |
| Conexión neumática 1 | Rosca exterior cónica R1/4 (con recubrimiento estanco) |
| Conexión neumática 2 | Para tubo flexible de Ø exterior 10 mm |
| Diámetro nominal | 7.5 mm |
| Presión de funcionamiento | -0.95 bar a 14 bar (apto para vacío) |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | PBT / Latón niquelado |
| Mecanismo de fijación | Garra de retención en acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Cabeza de accionamiento | Hexágono exterior SW14 |
Ventajas Principales
-
Diseño angular en L (90°): Optimiza el trazado de mangueras de 10 mm en esquinas y espacios reducidos sin riesgo de pinzamiento.
-
Cuerpo orientable a 360°: Permite dirigir el tubo hacia el ángulo exacto deseado tras fijar la rosca.
-
Rosca autosellante R1/4: Revestimiento de sellado preaplicado para un atornillado directo, rápido y libre de fugas sin teflón.
-
Fijación mecánica robusta: Garra interna de acero inoxidable que evita desacoples accidentales provocados por tirones o picos de presión.
-
Alta compatibilidad industrial: Apto para la gama de tubos plásticos estándar calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 10 mm).
