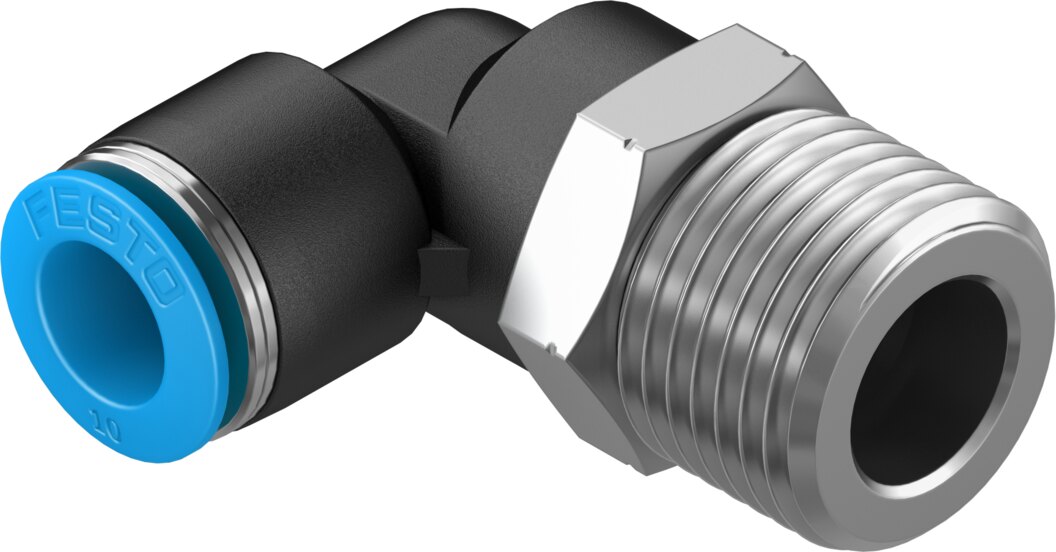

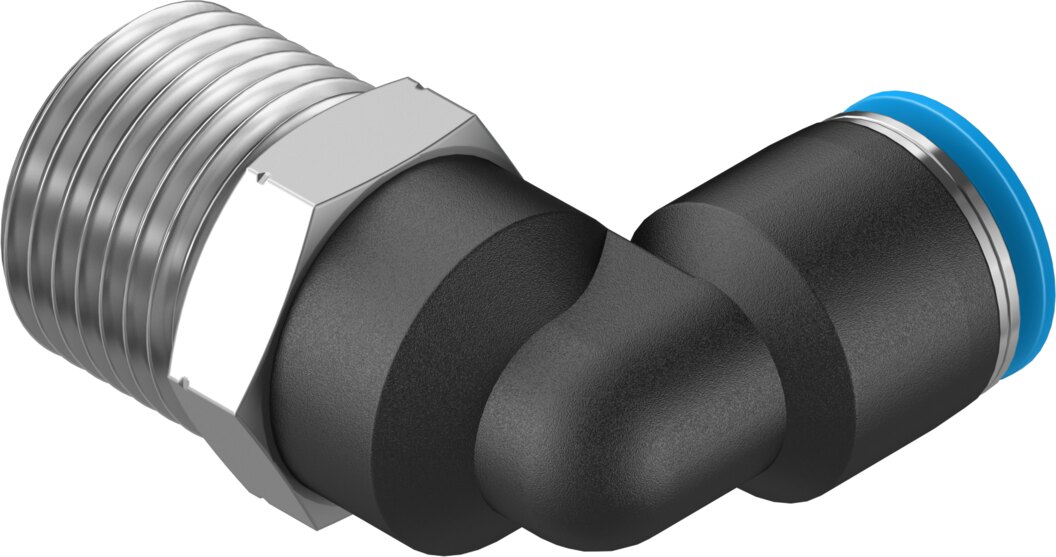

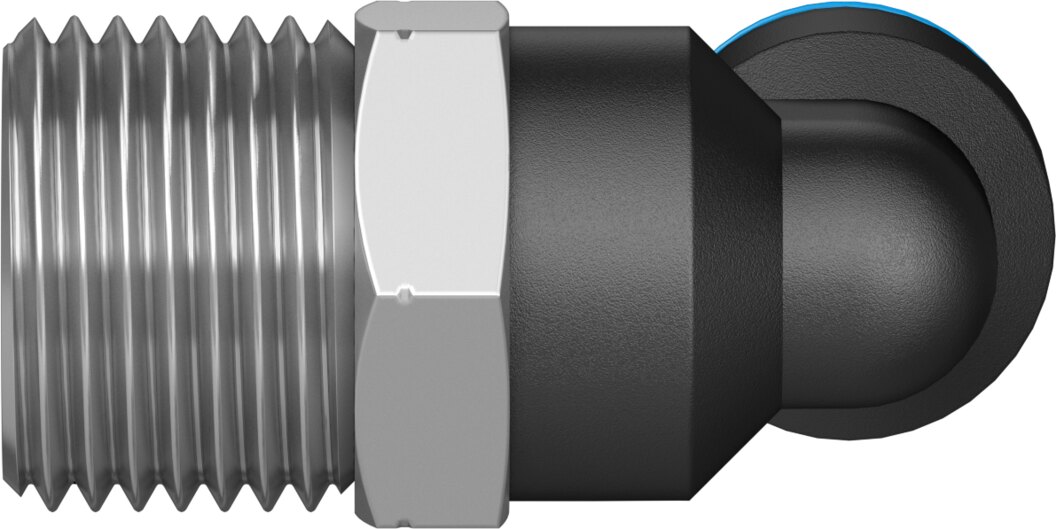

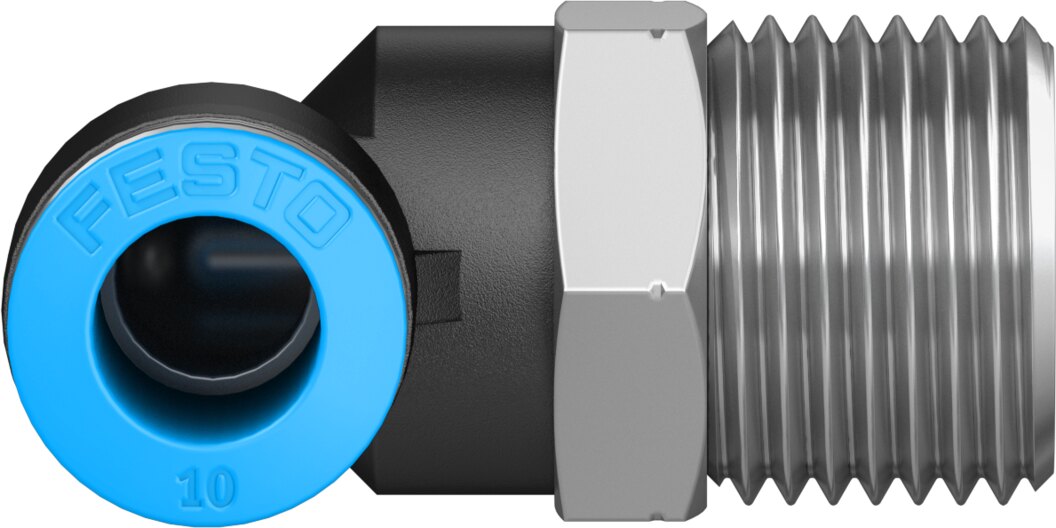

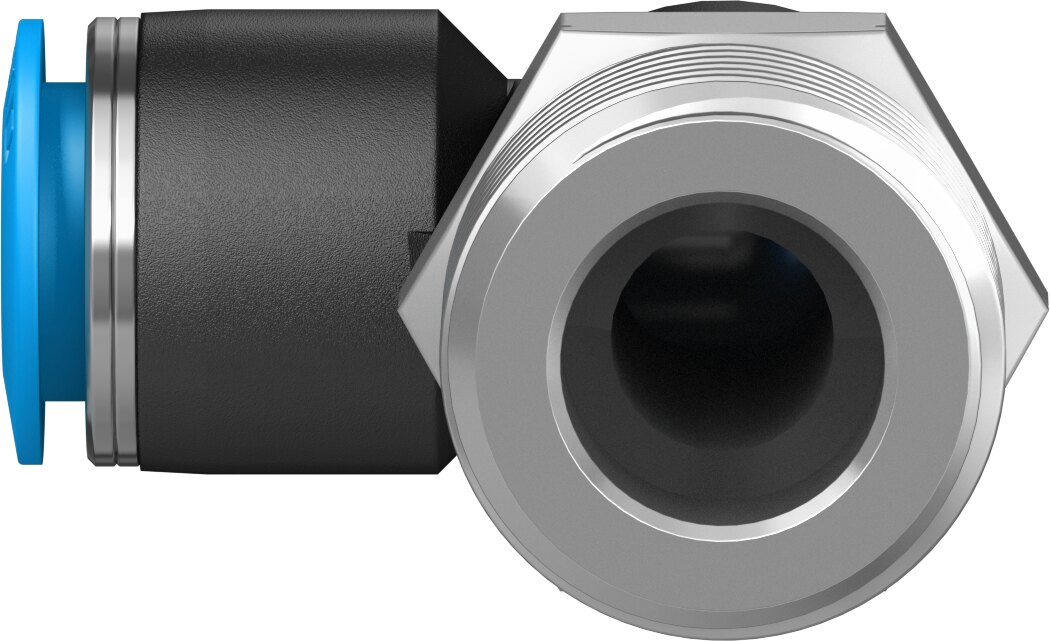

El racor neumático angular Festo QSL-1/2-10 (N.º de artículo 153055) pertenece a la extendida serie Quick Star (QS) de Festo. Este conector con formato en L a 90° es la solución idónea para realizar giros de canalización en espacios reducidos o accesos complicados, evitando el estrangulamiento o la dobladura indeseada de los tubos flexibles.
Su cuerpo es orientable a 360°, lo que permite posicionar y alinear la salida del tubo con total libertad una vez apretada la rosca sobre el puerto neumático. Integra una rosca macho cónica R1/2 con capa de sellado preaplicada que elimina la necesidad de usar cinta de teflón y acelera el proceso de montaje. En el extremo de la manguera, dispone de una garra de retención de acero inoxidable de alta calidad que sujeta firmemente el tubo de 10 mm contra tirones o picos de presión, junto a un anillo extractor azul para una desconexión rápida manual.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSL-1/2-10 |
| Número de artículo | 153055 |
| Diseño del racor | Forma en L (90°), orientable |
| Conexión neumática 1 | Rosca exterior cónica R1/2 (con recubrimiento estanco) |
| Conexión neumática 2 | Para tubo flexible de Ø exterior 10 mm |
| Diámetro nominal | 8.2 mm |
| Presión de funcionamiento | -0.95 bar a 14 bar (apto para vacío) |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | PBT / Latón niquelado |
| Mecanismo de fijación | Garra de retención en acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Cabeza de accionamiento | Hexágono exterior SW22 |
Ventajas Principales
-
Diseño angular en L (90°): Optimiza el guiado de tubos de 10 mm en esquinas y montajes estrechos sin generar estrangulamientos.
-
Cuerpo orientable a 360°: Facilita la alineación exacta de la toma de manguera tras fijar la rosca en el equipo.
-
Rosca autosellante R1/2: Recubrimiento de sellado integrado para un atornillado rápido, directo y sin teflón.
-
Montaje manual Push-pull: Fijación rápida e instantánea del tubo con alta resistencia a vibraciones y tirones accidentales.
-
Amplia compatibilidad: Apto para mangueras plásticas estándar calibradas exteriormente de Festo (PUN, PAN, PEN, PFAN de 10 mm).
