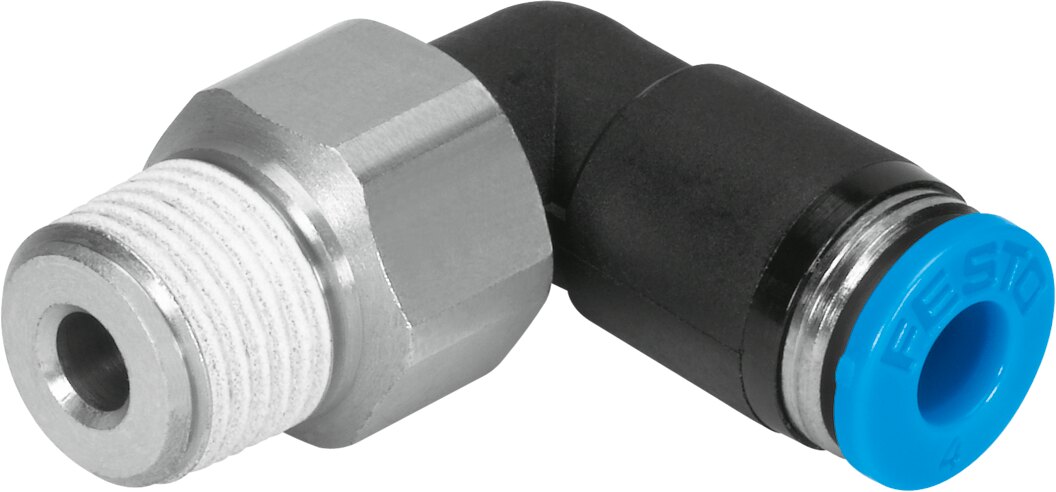

El conector neumático giratorio en ángulo Festo QSRL-1/2-12 (N.º de artículo 153419) pertenece a la subserie especializada QSRL (Quick Star Rotary L) de Festo. Esta variante acodada combina las prestaciones del guiado de tubería en 90° con un mecanismo interno de cojinetes de bolas de alta resistencia que tolera rotaciones mecánicas continuas a velocidad de trabajo sin perder estanqueidad ni generar fricción excesiva.

Está equipado con una rosca macho cónica R1/2 provista de un revestimiento sintético de sellado (PTFE) preaplicado, lo que permite un montaje inmediato, limpio y libre de cinta teflón sobre el puerto hembra. Su salida en ángulo de 90° para tubo de 12 mm incorpora una garra de retención en acero inoxidable de alta aleación que fija mecánicamente la manguera frente a vibraciones y picos de presión, complementada con un anillo extractor azul para el desacople manual rápido. Es la solución ideal para conexionado neumático en mesas divisoras giratorias, ejes articulados, devanadores y sistemas robóticos donde se requiere un trazado acodado con libertad de giro.

Especificaciones Técnicas Clave

Parámetro	Especificación
Marca / Modelo	Festo / QSRL-1/2-12
Número de artículo	153419
Diseño del racor	Angulado a 90° giratorio (con cojinete de bolas) / línea QSRL
Conexión neumática 1	Rosca exterior cónica R1/2 (con revestimiento de sellado)
Conexión neumática 2	Para tubo flexible de Ø exterior 12 mm
Velocidad máx. de rotación	Hasta 250 rpm (según condiciones de carga/presión)
Presión de funcionamiento	-0.95 bar a 10 bar (apto para vacío)
Temperatura de servicio	-10 °C a 80 °C
Medio de funcionamiento	Aire comprimido (ISO 8573-1:2010)
Material del cuerpo	Latón niquelado / PBT
Mecanismo de fijación	Garra de retención en acero inoxidable de alta aleación
Junta de estanqueidad	NBR (Caucho nitrílico)
Anillo de extracción	POM (Polioximetileno) color azul
Cabeza de accionamiento	Hexágono exterior SW24

Ventajas Principales

Rotación continua en 90°: Permite realizar un trazado en ángulo recto con giro dinámico libre de 360° sin riesgo de fugas de aire.
Geometría en L de perfil optimizado: Facilita la instalación en esquinas y espacios reducidos donde un racor recto no permite el radio de curvatura del tubo de 12 mm.
Rosca autosellante (R1/2): Capa de sellado integrada para un montaje directo, hermético y libre de teflón.
Protección del tubo: Elimina la torsión mecánica y los pliegues en la manguera provocados por el movimiento rotativo del equipo.
Compatibilidad completa: Diseñado para operar con la serie de tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 12 mm).
