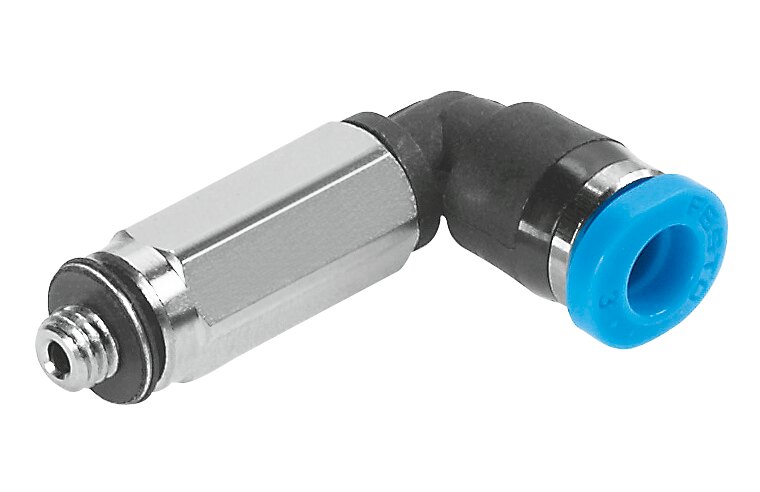

El conector neumático angular de perfil elevado Festo QSMLL-M5-6 (N.º de artículo 153349) forma parte de la subserie QSMLL (Quick Star Micro L-Long) de Festo, desarrollada específicamente para optimizar el trazado de tubos en instalaciones de alta densidad donde el espacio es un factor crítico. Su geometría con cuello alargado permite realizar cruces de mangueras a diferente altura sin estrangulamientos ni interferencias físicas con otros conectores vecinos montados en el mismo plano.
Incorpora una rosca macho M5 provista de una junta tórica/plana de sellado integrada en la base del roscado, garantizando un cierre estanco, limpio y reutilizable sobre el puerto hembra sin necesidad de utilizar cinta de teflón. Su cuerpo plástico de PBT está montado sobre una base giratoria orientable libremente a 360° alrededor del eje del roscado, facilitando el alineamiento exacto del tubo de 6 mm tras haber fijado el cuerpo roscado. En la toma para la manguera, dispone de una garra de retención en acero inoxidable de alta aleación que aprisiona firmemente el tubo ante impulsos de presión y vibraciones, acompañada del aro extractor azul para una desconexión manual sencilla y rápida.
Especificaciones Técnicas Clave
Ventajas Principales
-
Cuello elevado (Geometría larga): Permite superar racores estándar vecinos y salvar obstáculos físicos en bloques de distribuidores o pinzas robóticas compactas.
-
Rosca M5 con junta integrada: Sellado inmediato y estanco en el puerto hembra, reutilizable múltiples veces sin recurrir a cinta teflón.
-
Orientación completa a 360°: Libertad de giro en el eje vertical para guiar la manguera hacia la trayectoria idónea tras efectuar el apriete mecánico.
-
Retención de alta seguridad: Garra interna de acero inoxidable que previene desacoples accidentales provocados por tirones o picos de presión.
-
Compatibilidad estándar: Diseñado para conectarse con la serie de tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 6 mm).
