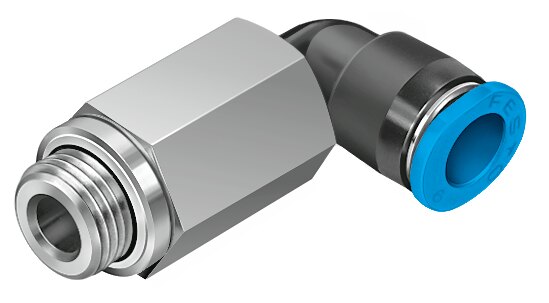

El conector neumático angular de perfil elevado Festo QSMLL-G1/8-6 (N.º de artículo 186273) pertenece a la subserie QSMLL (Quick Star Micro L-Long) de Festo. Este componente ha sido diseñado específicamente para solucionar problemas de trazado en instalaciones mecánicas de alta densidad, como bloques de válvulas miniaturizados, distribuidores compactos o cabezales robóticos, permitiendo la superposición de tuberías de 6 mm al sobrepasar la altura de otros racores acodados situados en el mismo plano.
A diferencia de las versiones con rosca cónica, este conector incorpora una rosca exterior cilíndrica tipo G (BSPP) provista de una junta de estanqueidad plana integrada en la base. Esto garantiza un sellado frontal hermético, limpio y reutilizable en el puerto hembra sin necesidad de utilizar teflón. Su cuerpo cuenta con un diseño de forma elevada libremente orientable a 360° alrededor del eje de la rosca, lo que otorga total flexibilidad para alinear la dirección de salida del tubo tras apretar el extremo roscado. En la toma para la manguera de 6 mm, equipa una garra de retención en acero inoxidable de alta aleación que aprisiona el tubo firmemente ante vibraciones o cambios de presión, junto a un anillo extractor azul para una desconexión manual rápida y sin herramientas.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSMLL-G1/8-6 |
| Número de artículo | 186273 |
| Diseño del racor | Forma en L largo (90° extendido), orientable / línea Micro (QSMLL) |
| Conexión neumática 1 | Rosca exterior cilíndrica G1/8 (con anillo de junta) |
| Conexión neumática 2 | Para tubo flexible de Ø exterior 6 mm |
| Diámetro nominal | 3.5 mm |
| Presión de funcionamiento | -0.95 bar a 14 bar (apto para vacío) |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | PBT (Tereftalato de polibutileno) / Latón niquelado |
| Mecanismo de fijación | Garra de retención en acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) / Anillo de sellado |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Cabeza de accionamiento | Hexágono exterior SW12 / Hexágono interior SW4 |
Ventajas Principales
-
Cuello elevado (Largo): Permite cruzar canalizaciones a diferentes alturas, librando obstáculos y racores contiguos en colectores neumático-electrónicos compactos.
-
Rosca cilíndrica reutilizable (Rosca G): Anillo de junta plano integrado que garantiza una estanqueidad inmediata y repetible sin teflón, perfecto para montajes y desmontajes frecuentes.
-
Cuerpo orientable a 360°: Otorga flexibilidad total para dirigir la manguera hacia el ángulo requerido tras apretar el extremo roscado.
-
Sujeción de gran resistencia: Pinza interna de acero inoxidable que previene desacoples accidentales provocados por tirones o picos de presión.
-
Compatibilidad completa: Diseñado para conectarse con la gama de tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 6 mm).
