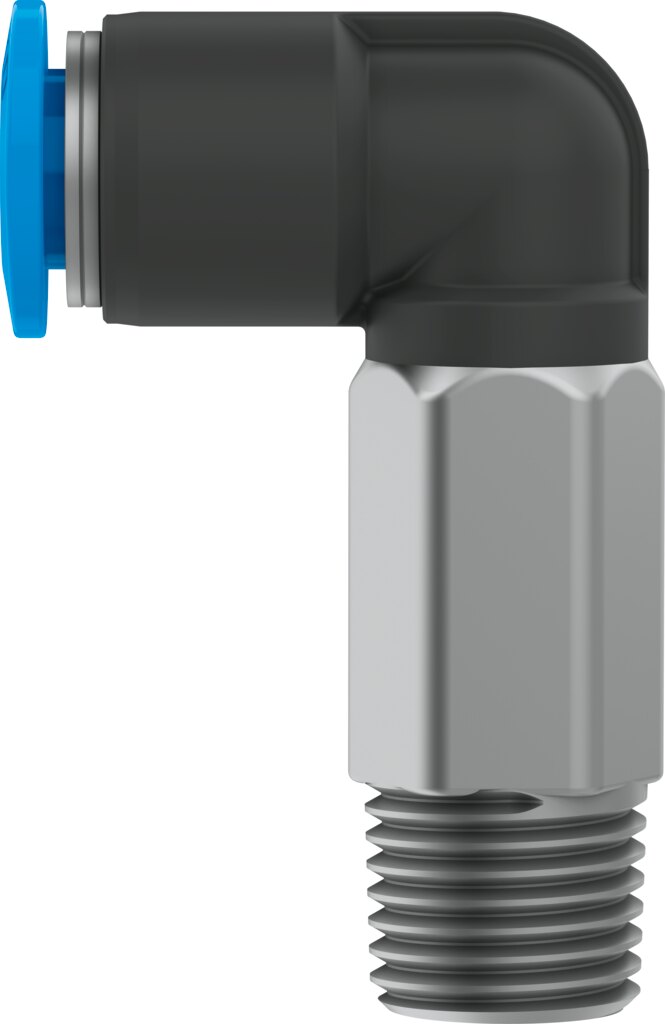

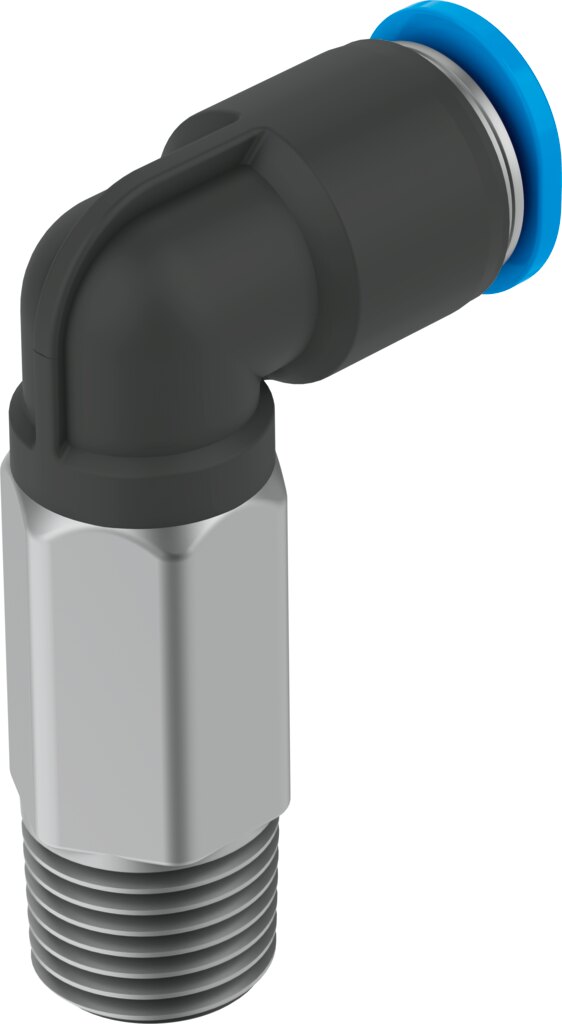

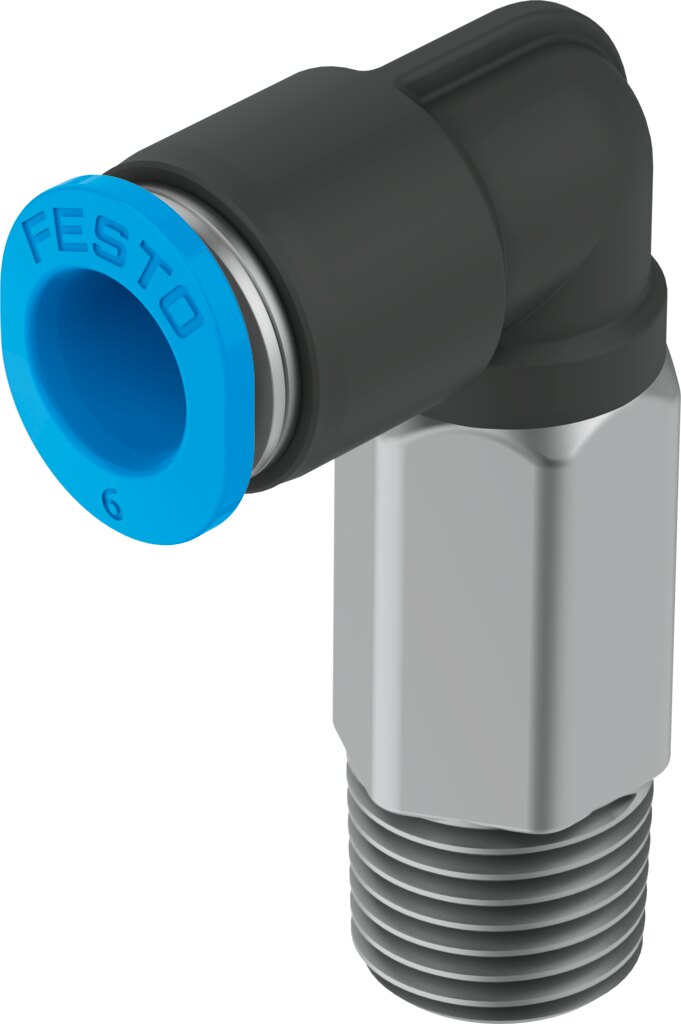

El conector neumático angular de perfil elevado Festo QSMLL-1/8-6 (N.º de artículo 153350) pertenece a la subserie QSMLL (Quick Star Micro L-Long) de Festo. Este componente ha sido concebido para resolver problemas de trazado en instalaciones de alta densidad, como bloques de válvulas miniaturizados o cabezales robóticos, permitiendo la superposición de tuberías de 6 mm al sobrepasar otros racores acodados estándar instalados en el mismo plano.
Su cuerpo cuenta con un diseño de forma elevada orientable libremente a 360° alrededor del eje del roscado, garantizando una excelente flexibilidad para alinear la dirección de salida del tubo tras realizar el apriete. Integra una rosca macho cónica R1/8 con revestimiento sintético de sellado preaplicado, lo que prescinde de la cinta de teflón y acelera el montaje. En la toma para el tubo de 6 mm, incluye la garra de retención de acero inoxidable de alta aleación para un acoplamiento firme ante vibraciones o cambios bruscos de presión, complementada con el anillo extractor azul para la desconexión manual rápida sin herramientas.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSMLL-1/8-6 |
| Número de artículo | 153350 |
| Diseño del racor | Forma en L largo (90° extendido), orientable / línea Micro (QSMLL) |
| Conexión neumática 1 | Rosca exterior cónica R1/8 (con revestimiento de sellado) |
| Conexión neumática 2 | Para tubo flexible de Ø exterior 6 mm |
| Diámetro nominal | 3.5 mm |
| Presión de funcionamiento | -0.95 bar a 14 bar (apto para vacío) |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | PBT (Tereftalato de polibutileno) / Latón niquelado |
| Mecanismo de fijación | Garra de retención en acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Cabeza de accionamiento | Hexágono exterior SW10 |
Ventajas Principales
-
Cuello elevado (Largo): Permite cruzar canalizaciones de tubo a diferentes alturas, librando obstáculos y racores contiguos en bloques de distribución compactos.
-
Cuerpo orientable a 360°: Otorga flexibilidad total para dirigir la manguera hacia el ángulo requerido tras apretar el extremo roscado.
-
Rosca autosellante (R1/8): Capa de sellado sintético preaplicada para una instalación rápida, limpia y libre de teflón.
-
Sujeción de gran resistencia: Pinza interna de acero inoxidable que previene desacoples accidentales provocados por tirones o picos de presión.
-
Compatibilidad completa: Diseñado para conectarse con la gama de tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 6 mm).
