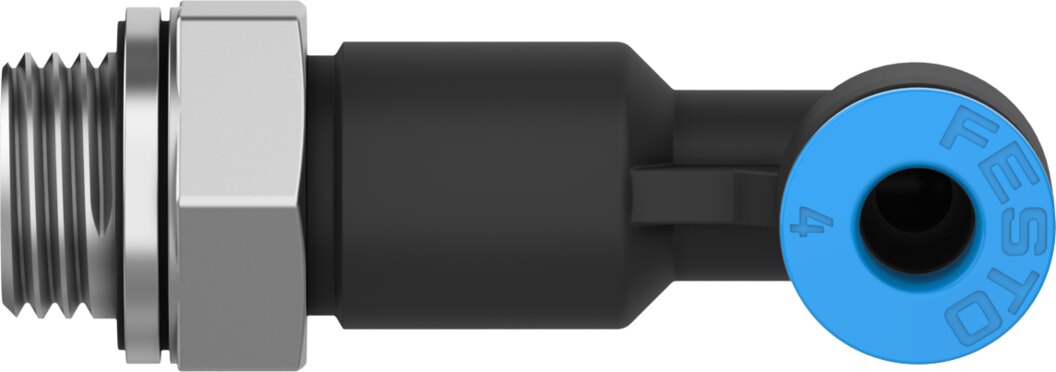

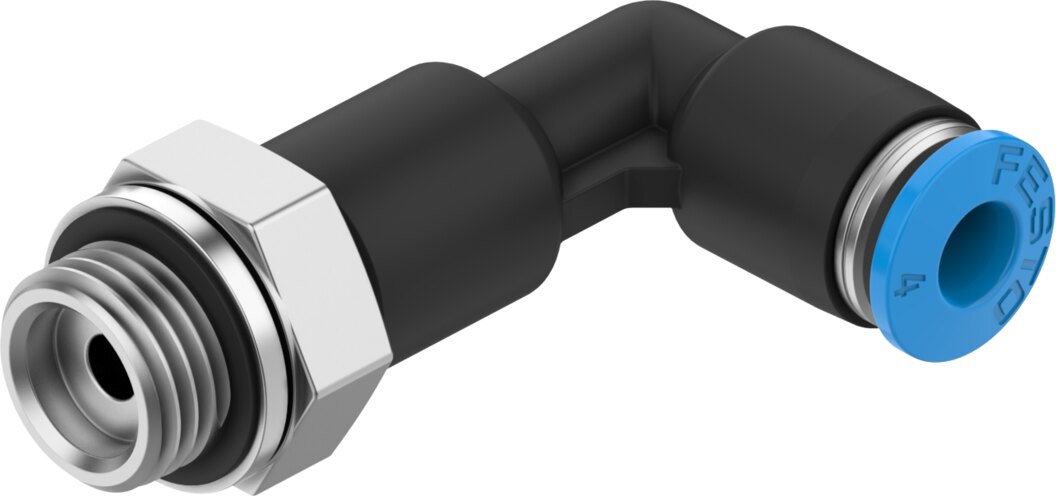

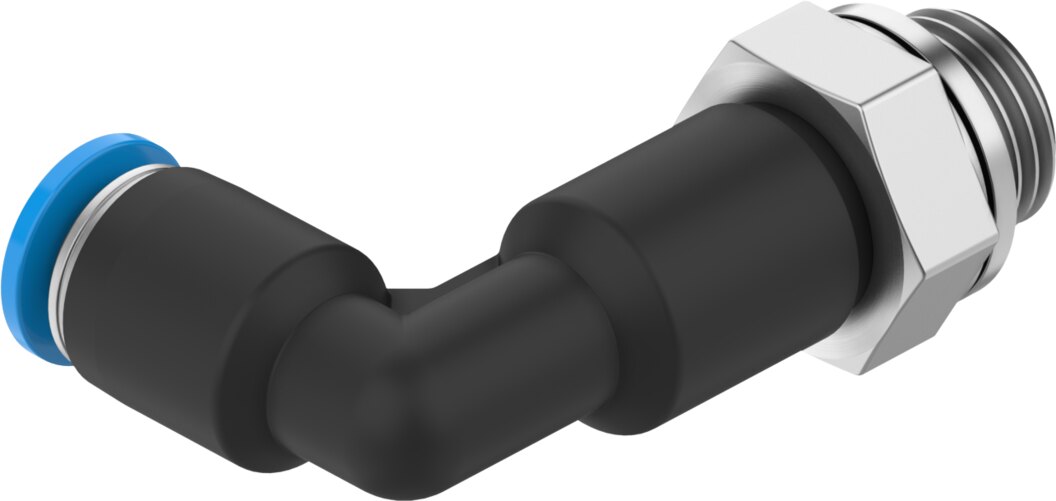

El racor neumático angular prolongado Festo QSLL-G1/8-4 (N.º de artículo 186135) pertenece a la reconocida serie Quick Star (QS) de Festo. La variante QSLL destaca por contar con una altura de cuerpo extendida (L largo), diseñada específicamente para resolver problemas de espacio e interferencias mecánicas en bloques de distribución, colectores de válvulas o zonas con alta densidad de conexiones donde los racores estándar a 90° chocarían entre sí al montarse en paralelo.
A diferencia de los modelos con rosca cónica, este conector incorpora una rosca exterior cilíndrica tipo G (BSPP) provista de una junta plana de estanqueidad integrada en la base. Esto asegura un cierre frontal hermético, limpio y reutilizable sobre el puerto hembra sin necesidad de aplicar cinta de teflón. Su cuerpo es totalmente orientable a 360°, lo que permite posicionar y alinear la salida de la manguera con libertad una vez apretada la rosca. En la toma para el tubo de 4 mm, integra una garra de retención de acero inoxidable de alta aleación que garantiza un agarre firme contra tirones o picos de presión, junto a un aro extractor azul que facilita una desconexión rápida manual.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSLL-G1/8-4 |
| Número de artículo | 186135 |
| Diseño del racor | Forma en L largo (90° prolongado), orientable |
| Conexión neumática 1 | Rosca exterior cilíndrica G1/8 (con anillo de junta) |
| Conexión neumática 2 | Para tubo flexible de Ø exterior 4 mm |
| Diámetro nominal | 3.4 mm |
| Presión de funcionamiento | -0.95 bar a 14 bar (apto para vacío) |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | PBT / Latón niquelado |
| Mecanismo de fijación | Garra de retención en acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) / Anillo de sellado |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Cabeza de accionamiento | Hexágono exterior SW10 / Hexágono interior |
Ventajas Principales
-
Diseño en L largo (prolongado): Proporciona la altura necesaria para librar componentes adyacentes y evitar colisiones en colectores de aire o baterías de válvulas muy compactas.
-
Rosca cilíndrica reutilizable (Rosca G): Junta plana integrada que garantiza un sellado estanco e inmediato, ideal para montajes y desmontajes frecuentes sin teflón.
-
Cuerpo orientable a 360°: Permite posicionar libremente la salida de la manguera de 4 mm una vez atornillado el racor.
-
Sujeción mecánica robusta: Garra interna de acero inoxidable que mantiene el tubo fijado firmemente contra vibraciones y tirones accidentales.
-
Alta compatibilidad industrial: Apto para la gama de tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 4 mm).
