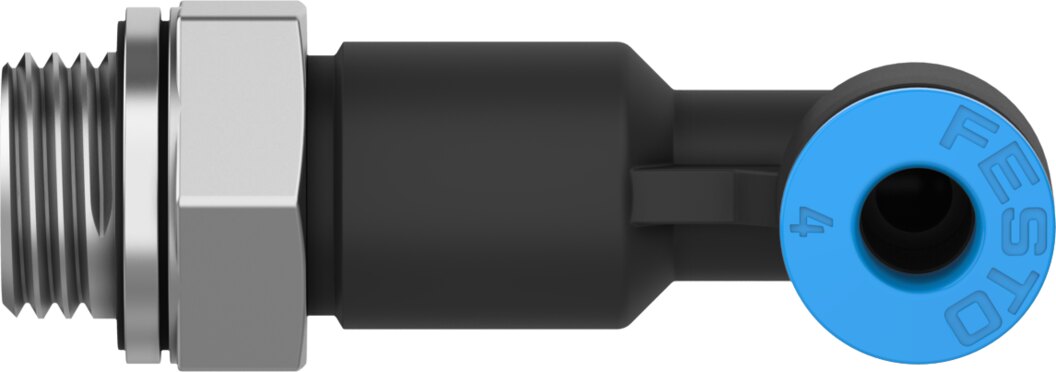

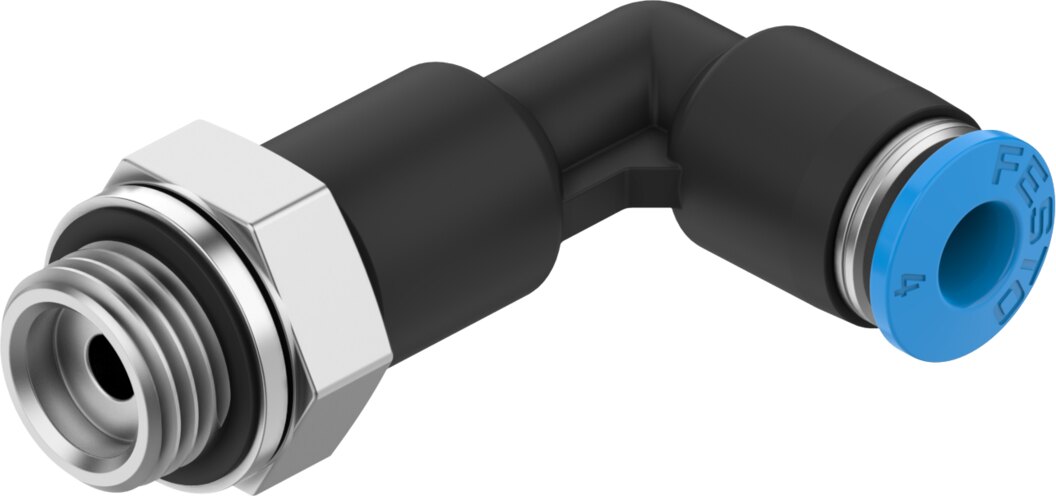

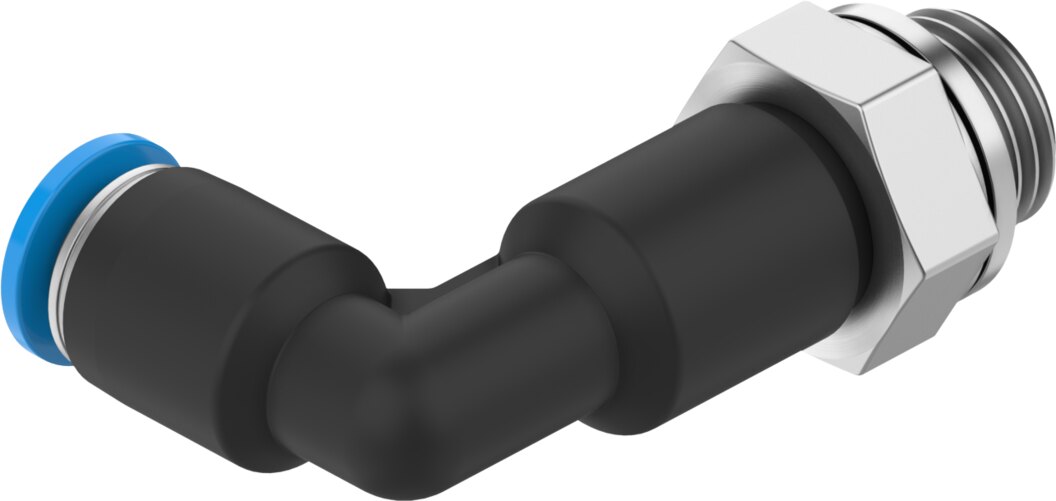

El racor neumático angular prolongado Festo QSLL-G1/4-10 (N.º de artículo 186139) forma parte de la versátil gama Quick Star (QS) de Festo. Su diseño en formato QSLL (L largo) está especialmente pensado para resolver problemas de interferencia física en instalaciones compactas, como baterías de válvulas, bloques de distribución o colectores con alta densidad de tomas donde los racores estándar tropezarían entre sí al montarse en paralelo.
A diferencia de los modelos con rosca cónica, este conector incorpora una rosca exterior cilíndrica tipo G (BSPP) provista de una junta plana de estanqueidad en la base. Esto asegura un cierre frontal hermético, limpio y reutilizable en el puerto hembra sin necesidad de emplear cinta de teflón. Su cuerpo es orientable a 360°, lo que facilita la alineación precisa del tubo hacia cualquier dirección tras el apriete. En la toma para el tubo de 10 mm, integra una garra de retención de acero inoxidable de alta aleación que garantiza un agarre firme y resistente frente a picos de presión o vibraciones, junto a un aro extractor azul que permite una desconexión rápida manual.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSLL-G1/4-10 |
| Número de artículo | 186139 |
| Diseño del racor | Forma en L largo (90° prolongado), orientable |
| Conexión neumática 1 | Rosca exterior cilíndrica G1/4 (con anillo de junta) |
| Conexión neumática 2 | Para tubo flexible de Ø exterior 10 mm |
| Diámetro nominal | 7 mm |
| Presión de funcionamiento | -0.95 bar a 14 bar (apto para vacío) |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | PBT / Latón niquelado |
| Mecanismo de fijación | Garra de retención en acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) / Anillo de sellado |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Cabeza de accionamiento | Hexágono exterior SW17 |
Ventajas Principales
-
Cuello prolongado (L largo): Proporciona la altura necesaria para cruzar tubos o evitar colisiones en bloques con salidas neumáticas muy próximas.
-
Rosca cilíndrica reutilizable (Rosca G): Junta plana integrada que garantiza un sellado estanco e inmediato, ideal para montajes y desmontajes frecuentes sin teflón.
-
Orientación libre a 360°: Permite posicionar la toma de la manguera de 10 mm en el ángulo exacto deseado tras ajustar el roscado.
-
Fijación mecánica robusta: Garra interna de acero inoxidable que evita desacoples accidentales provocados por tirones o vibraciones.
-
Alta compatibilidad industrial: Apto para la gama de tubos plásticos estándar calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 10 mm).
