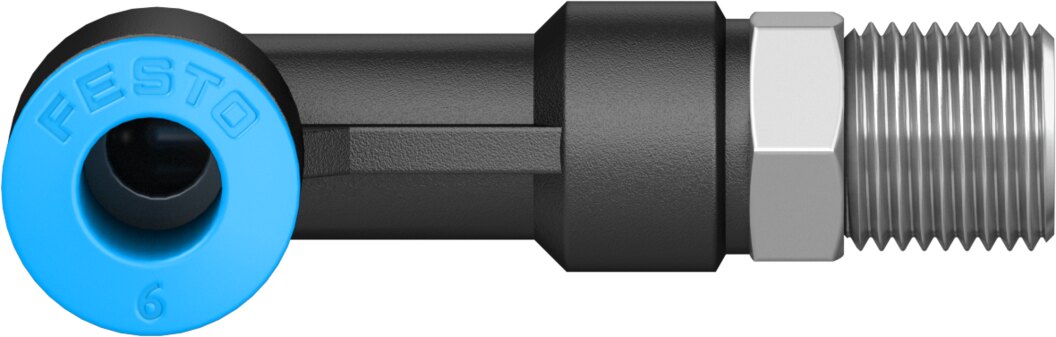

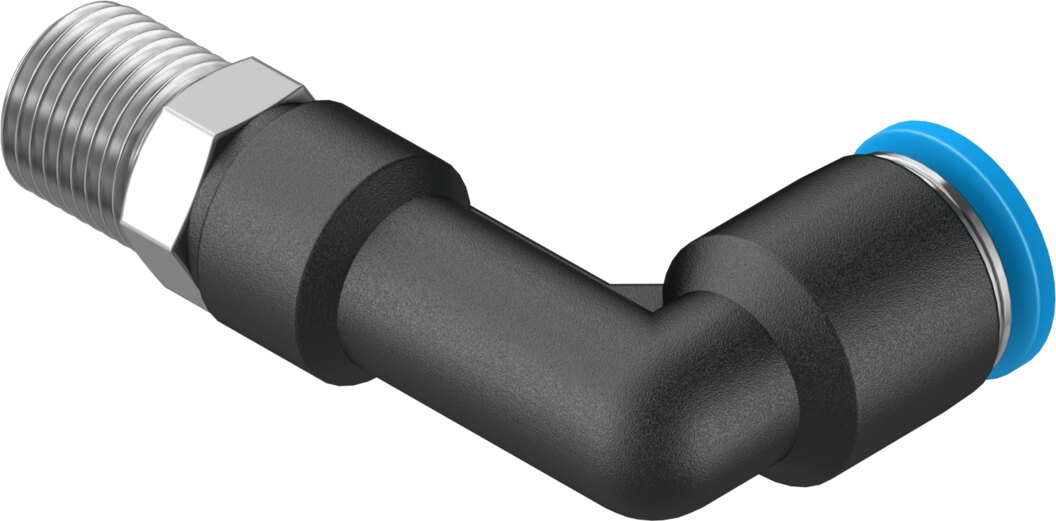

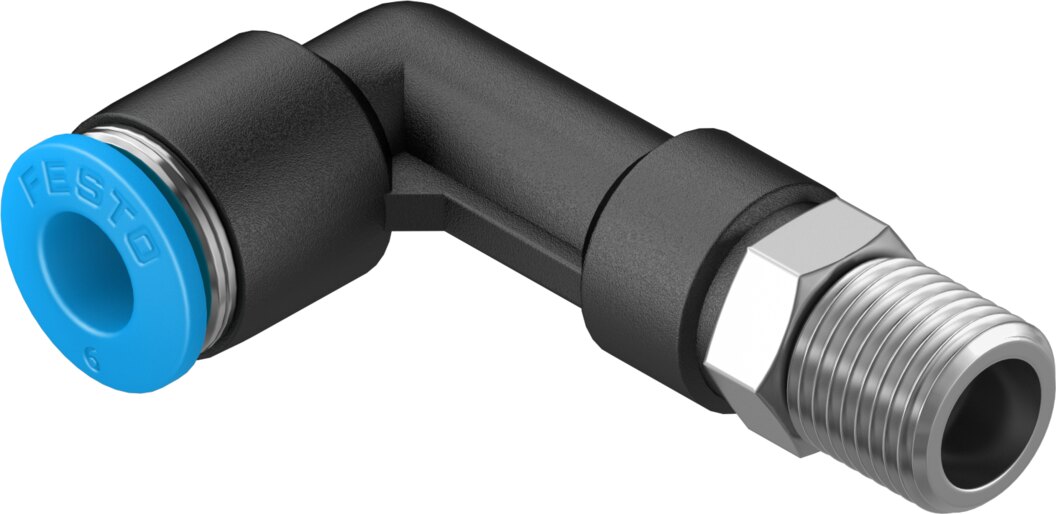

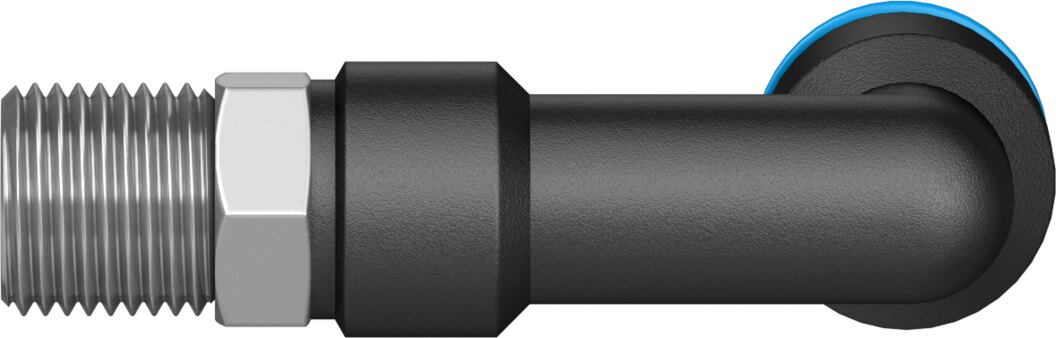

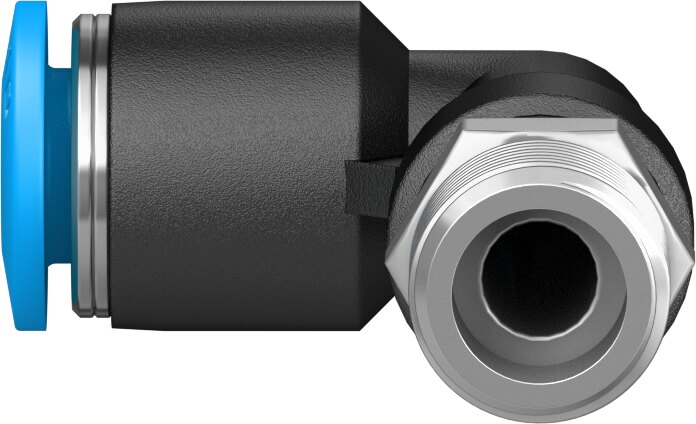

El racor neumático angular prolongado Festo QSLL-1/8-6 (N.º de artículo 153077) pertenece a la reconocida serie Quick Star (QS) de Festo. La variante QSLL destaca por contar con una altura de cuerpo extendida (L largo), diseñada específicamente para resolver problemas de espacio e interferencias mecánicas en bloques de distribución, colectores de válvulas o zonas con alta densidad de conexiones donde los racores estándar a 90° chocarían entre sí.
Su cuerpo es totalmente orientable a 360°, lo que permite dirigir la manguera flexible hacia la dirección deseada tras fijar la rosca en el puerto neumático. Integra una rosca macho cónica R1/8 con capa de sellado preaplicada, eliminando la necesidad de emplear cinta de teflón y asegurando un montaje directo y hermético. En la toma para el tubo de 6 mm, incorpora una garra de retención de acero inoxidable de alta calidad que garantiza un agarre sólido ante tirones o picos de presión, complementada con el característico aro extractor azul para una desconexión rápida y sin esfuerzo.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSLL-1/8-6 |
| Número de artículo | 153077 |
| Diseño del racor | Forma en L largo (90° prolongado), orientable |
| Conexión neumática 1 | Rosca exterior cónica R1/8 (con recubrimiento estanco) |
| Conexión neumática 2 | Para tubo flexible de Ø exterior 6 mm |
| Diámetro nominal | 4.9 mm |
| Presión de funcionamiento | -0.95 bar a 14 bar (apto para vacío) |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | PBT / Latón niquelado |
| Mecanismo de fijación | Garra de retención en acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Cabeza de accionamiento | Hexágono exterior SW10 |
Ventajas Principales
-
Diseño en L largo (prolongado): Ofrece la altura necesaria para librar componentes adyacentes y evitar colisiones en colectores de aire o baterías de válvulas muy compactas.
-
Cuerpo orientable a 360°: Permite posicionar libremente la salida de la manguera de 6 mm una vez atornillado el racor.
-
Rosca autosellante R1/8: Incluye recubrimiento de sellado integrado para una instalación rápida, limpia y sin fugas sin requerir teflón.
-
Sujeción de alta seguridad: Garra interna de acero inoxidable que mantiene el tubo fijado firmemente contra vibraciones y tirones accidentales.
-
Compatibilidad industrial: Apto para la gama de tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 6 mm).
