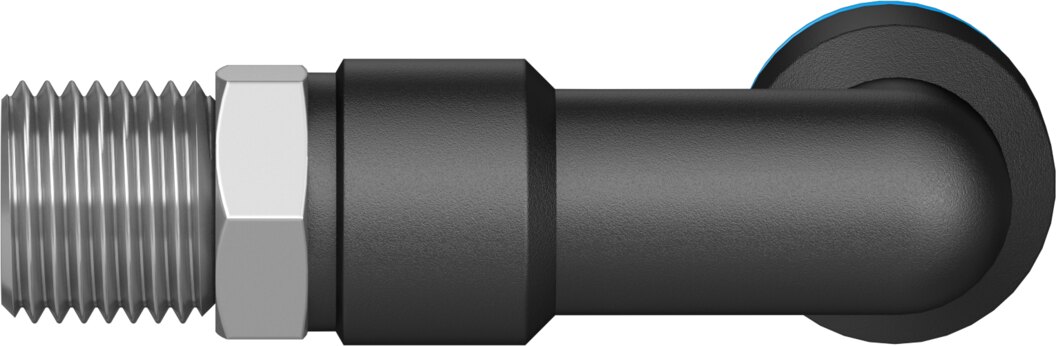

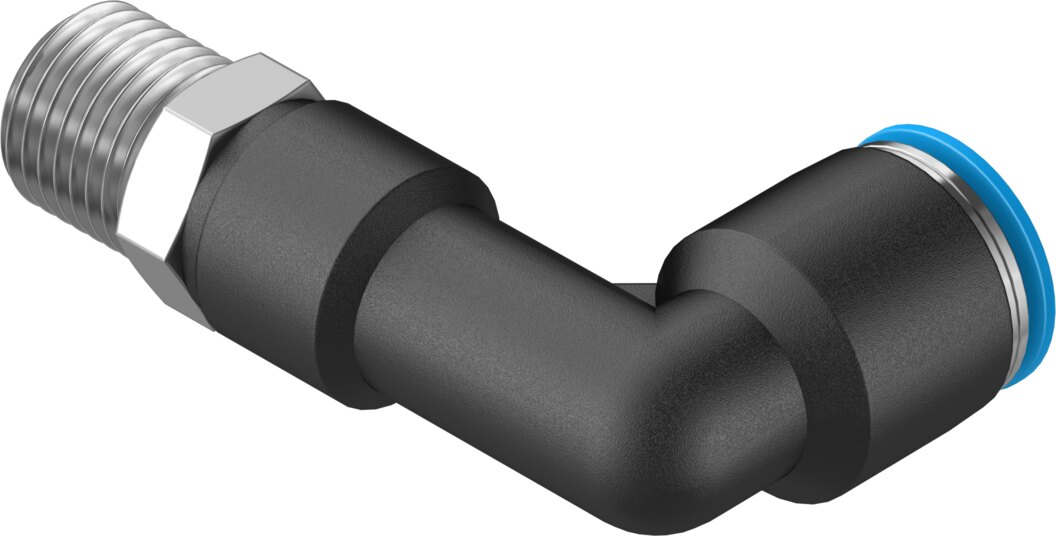

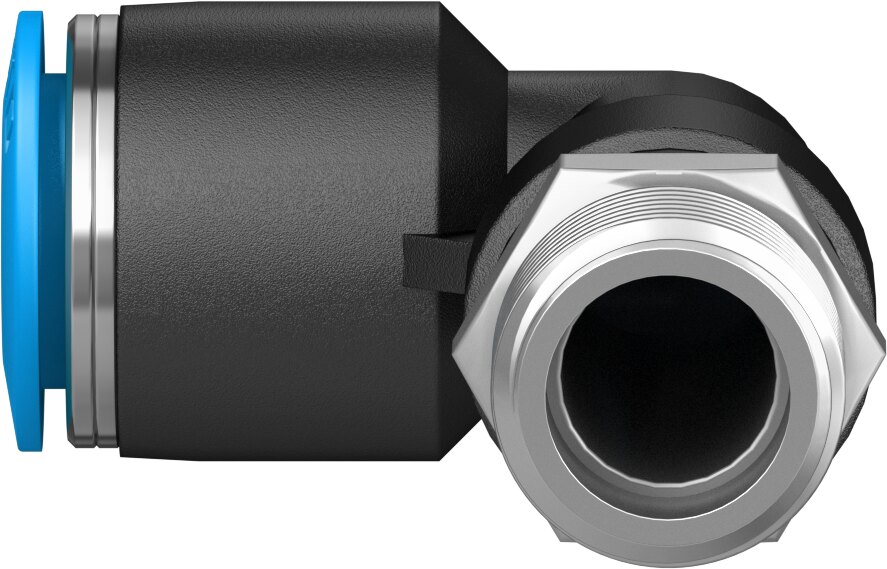

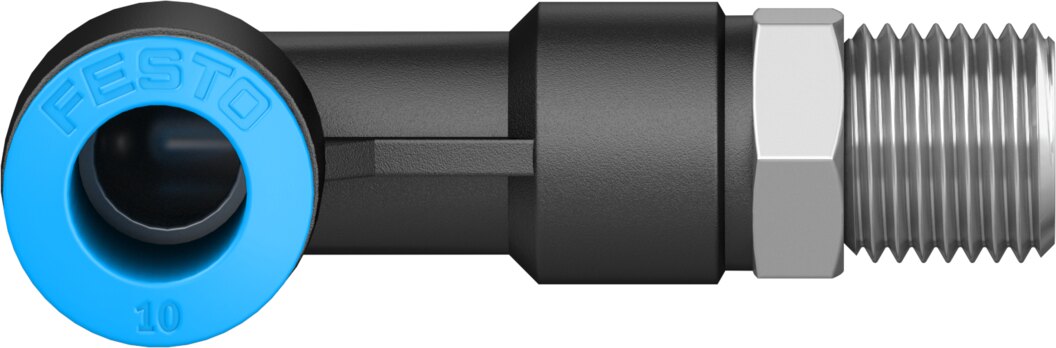

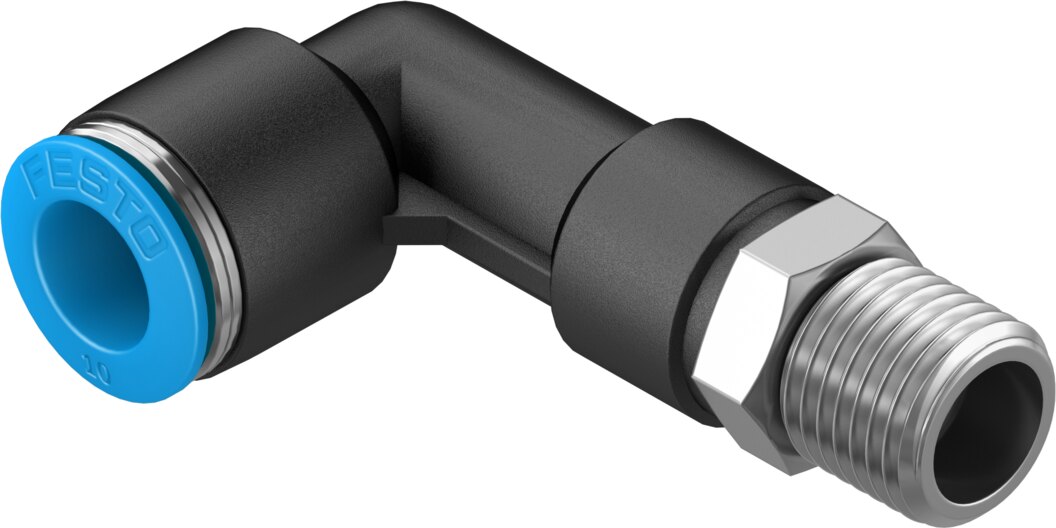

El racor neumático angular prolongado Festo QSLL-1/4-10 (N.º de artículo 153079) pertenece a la extendida serie Quick Star (QS) de Festo. La variante QSLL se caracteriza por contar con un cuerpo de mayor altura (L largo), una solución diseñada específicamente para resolver interferencias físicas y cruces de tubos en bloques de distribución, colectores o válvulas con alta densidad de conexiones donde los racores estándar tropezarían entre sí.
Su cuerpo es totalmente orientable a 360°, lo que permite dirigir la manguera flexible hacia la dirección idónea tras fijar la rosca en el puerto neumático. Integra una rosca macho cónica R1/4 con revestimiento de sellado preaplicado, eliminado la necesidad de usar cinta de teflón y agilizando la instalación. En la toma para el tubo de 10 mm, incorpora una garra de retención de acero inoxidable de alta calidad que asegura un agarre firme y resistente frente a vibraciones o picos de presión, junto a un aro extractor azul que facilita una desconexión rápida y limpia.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSLL-1/4-10 |
| Número de artículo | 153079 |
| Diseño del racor | Forma en L largo (90° prolongado), orientable |
| Conexión neumática 1 | Rosca exterior cónica R1/4 (con recubrimiento estanco) |
| Conexión neumática 2 | Para tubo flexible de Ø exterior 10 mm |
| Diámetro nominal | 7.5 mm |
| Presión de funcionamiento | -0.95 bar a 14 bar (apto para vacío) |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | PBT / Latón niquelado |
| Mecanismo de fijación | Garra de retención en acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Cabeza de accionamiento | Hexágono exterior SW14 |
Ventajas Principales
-
Diseño en L largo (prolongado): Proporciona la altura necesaria para librar componentes adyacentes y evitar colisiones en baterías de válvulas o colectores densos.
-
Cuerpo orientable a 360°: Permite posicionar libremente la salida de la manguera de 10 mm una vez ajustada la rosca.
-
Rosca autosellante R1/4: Incluye recubrimiento estanco integrado para una instalación directa, rápida y sin fugas sin emplear teflón.
-
Sujeción de alta resistencia: Garra interna de acero inoxidable que mantiene el tubo fijado firmemente ante vibraciones o tirones accidentales.
-
Compatibilidad industrial: Apto para la línea de tubos plásticos estándar calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 10 mm).
