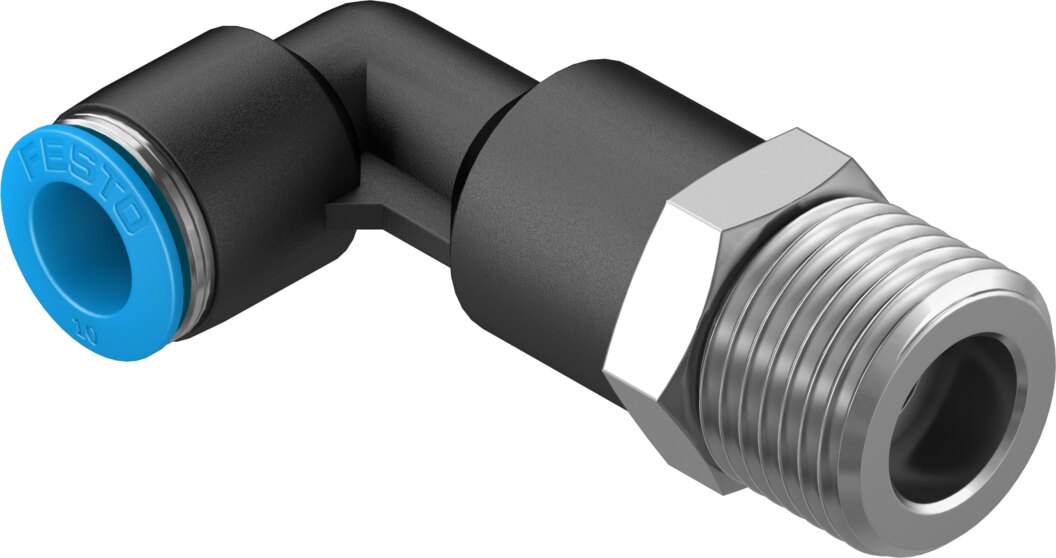

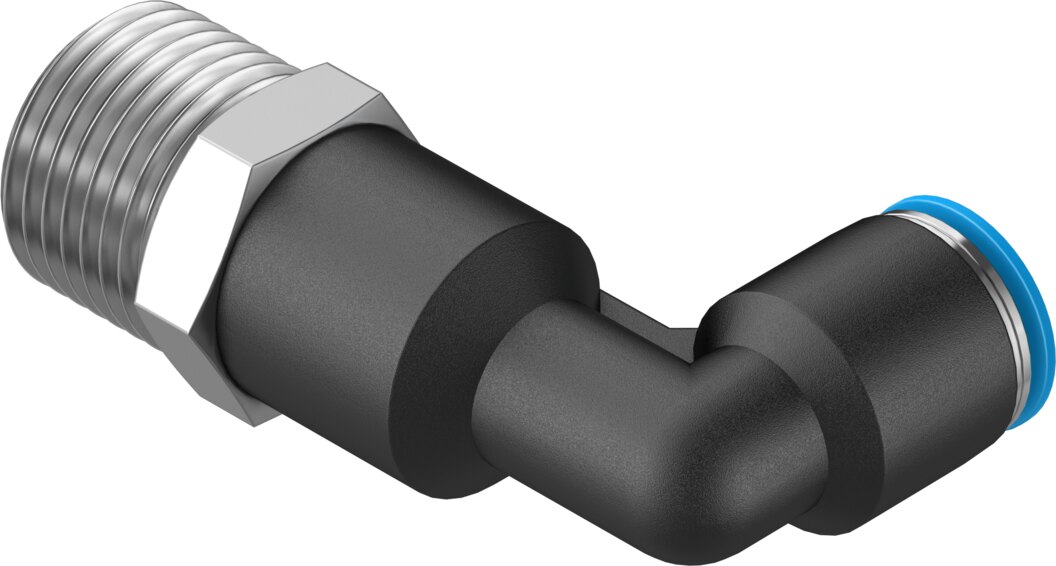

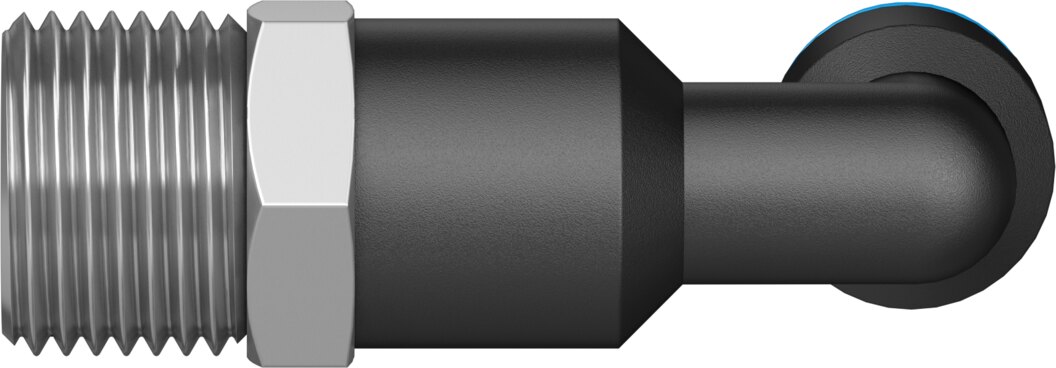

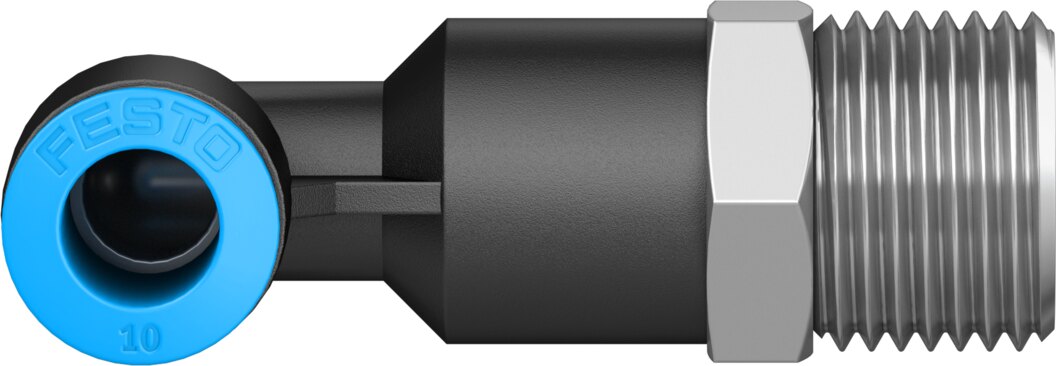

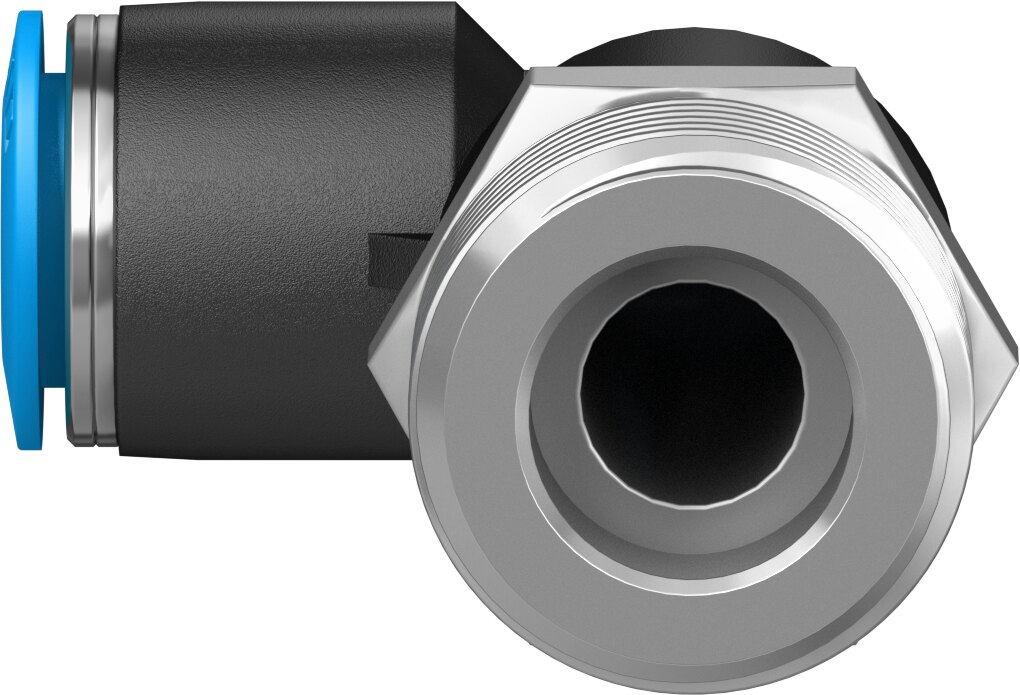

El racor neumático angular prolongado Festo QSLL-1/2-10 (N.º de artículo 153084) pertenece a la serie Quick Star (QS) de Festo. La variante QSLL destaca por contar con una altura de cuerpo extendida (L largo), diseñada específicamente para resolver problemas de espacio y cruce de tubos en bloques de distribución, colectores o zonas con alta densidad de conexiones donde los racores estándar a 90° colisionarían entre sí.
Su cuerpo es totalmente orientable a 360°, permitiendo dirigir la manguera flexible hacia la posición deseada tras haber fijado la rosca. Integra una rosca macho cónica R1/2 con capa de sellado preaplicada, eliminando la necesidad de emplear cinta de teflón y asegurando un montaje directo y hermético. En la toma para el tubo de 10 mm, incorpora una garra de retención de acero inoxidable de alta calidad que garantiza un agarre sólido ante tirones o picos de presión, complementada con el característico aro extractor azul para una desconexión rápida y limpia.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSLL-1/2-10 |
| Número de artículo | 153084 |
| Diseño del racor | Forma en L largo (90° prolongado), orientable |
| Conexión neumática 1 | Rosca exterior cónica R1/2 (con recubrimiento estanco) |
| Conexión neumática 2 | Para tubo flexible de Ø exterior 10 mm |
| Diámetro nominal | 8.2 mm |
| Presión de funcionamiento | -0.95 bar a 14 bar (apto para vacío) |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | PBT / Latón niquelado |
| Mecanismo de fijación | Garra de retención en acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Cabeza de accionamiento | Hexágono exterior SW22 |
Ventajas Principales
-
Diseño en L largo (prolongado): Ofrece mayor altura libre para sobrepasar componentes adyacentes y evitar colisiones en colectores de aire densos.
-
Cuerpo orientable a 360°: Permite posicionar libremente la salida de la manguera de 10 mm una vez atornillado el racor.
-
Rosca autosellante R1/2: Incluye recubrimiento de sellado integrado para una instalación rápida y sin fugas, sin requerir teflón.
-
Sujeción de alta seguridad: Garra interna de acero inoxidable que mantiene el tubo firmemente sujeto contra vibraciones y tirones accidentales.
-
Compatibilidad industrial: Apto para la gama de tubos plásticos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 10 mm).
